schmersal AZ 15 Données Techniques

DÉFINITIONS - Rappel de la norme EN 1088 (extrait)
3.3 Protecteur avec dispositif de verrouillage (3.2.2 de l'EN 292-1)
Protecteur associé à un dispositif de verrouillage, de telle sorte que :
• les fonctions dangereuses de la machine "couvertes" par le pro-
tecteur ne puissent pas s'accomplir tant que le protecteur n'est
pas fermé,
• si l'on ouvre le protecteur pendant que les fonctions dangereuses
de la machine s'accomplissent, un ordre d'arrêt soit donné,
• lorsque le protecteur est fermé, les fonctions dangereuses de la
machine "couvertes" par le protecteur puissent s'accomplir, mais
la fermeture du protecteur ne provoque pas à elle seule leur mise
en marche.
FONCTION
Permet la détection d'ouverture de carters et protecteurs
machine de manière intrinsèquement sûre.
PARTICULARITÉS
Sécurité :
• Mécanisme à deux mouvements combinés, indémontable,
infraudable avec un outil simple.
• Contacts à manoeuvre positive d'ouverture, conformé-
ment à NF EN 60947-5-1
Facilités d'utilisation :
• Introduction de l'actionneur (clé) axialement et radiale-
ment suivant 3 directions et 4 entrées (une seule réfé-
rence en stock).
• Modèle uni, bipolaire ou tripolaire.
à retenir Nombreux accessoires disponibles :
Clés articulées, aimants ou loqueteaux tenant
les portes fermées, voyants de signalisation,
joints "anti-poussières", "entonnoir", guides d'entrée, tam-
pons caoutchouc pour marquage des fixations de clé.
NOUVELLE FORCE DE MAINTIEN DE LA CLÉ
Les interrupteurs AZ 15 et AZ 16 indice r (ex : AZ 15 zvrk)
voient leur force de maintien de la clé dans l'appareil passer
de 5 N à 30 N.
Avantages : Evite l'utilisation de loqueteaux magnétiques
pour tenir les capots fermés (stocks et coûts réduits).
Attention : Nos références évoluent :
Nouvelle force : Indice 30 N.
Force 5 N : Indice -2254.
automatisme & contrôle
COMPOSANTS D'AUTOMATISME
SÉCURITÉ DES MACHINES
INTERRUPTEURS de SÉCURITÉ à CLÉ
.
DÉTECTION DISPOSITIFS DE CONTRÔLE
SÉCURITÉ DES MACHINES
Pour détection d'ouverture des protecteurs
1, 2 ou 3 contacts
Contacts à manoeuvre positive d'ouverture
conforme à NF EN 60947-5-1
à la Directive Machine
Force de maintien de la clé augmentée : 30 N
4 sens d'actionnement
Etanchéité IP 67
Certifié

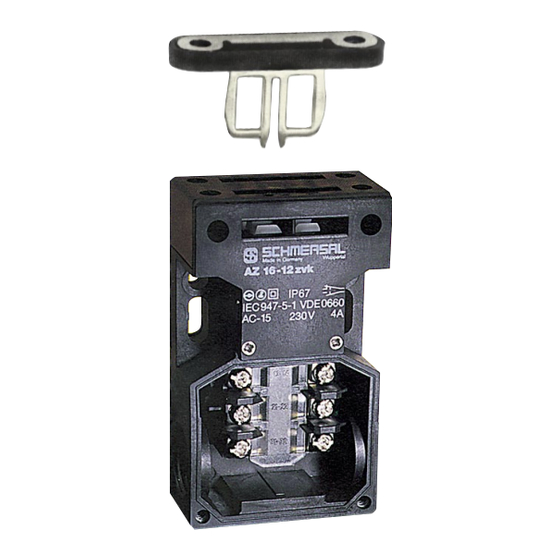

AZ 16 existe en version connecteur M12
PRINCIPE DE FONCTIONNEMENT
• A la fermeture du protecteur,
l'actionneur est introduit dans
une des 4 entrées du bloc-
contacts. La forme de l'action-
neur et le double mouvement
des cames autorise la fermeture
du (ou des) contacts de sécurité.
• A l'ouverture du protecteur, le re-
trait de l'actionneur, assure, par
l'action de la came, l'ouverture
du contact de sécurité, de manière positive, même en cas
de "collage" électrique ou rupture d'une pièce mécanique.
RESPECT DES NORMES
• Conforme à NF EN 60947-5-1.
• Peut être utilisé dans un schéma électrique suivant
NF EN 60204-1.
• Conforme à la Directive Machine 89/392/CEE (et sui-
vantes), permettant les mises en conformité suivant les
normes NF EN 292-1 et 2, NF EN 954-1, NF EN 1050 et
NF EN 1088.
• Permet d'atteindre les plus hauts degrés de sécurité, en
association avec un de nos blocs logiques de sécurité
spécialement adapté (voir rubrique "Boîtiers de Sécurité" :
boîtiers AES ou AZR).
HOMOLOGATION
• Certifié .
• Pour la France : Matériel ayant subi, avec succès, les es-
sais de l'INRS.
• Contrôlés par le "Berufsgenossenschaftlichen Fachaus-
schuβ Electrotechnik" RFA et homologués sous les numé-
ros 85009, 85047 et 90024.
• Homologué dans la plupart des pays où la procédure
existe ; certificats fournis (voir ci-contre).
• AZ 15 zv homologué par le TUV pour utilisation sur as-
censeurs, selon EN 81.
