Bedrading
(vervolg)

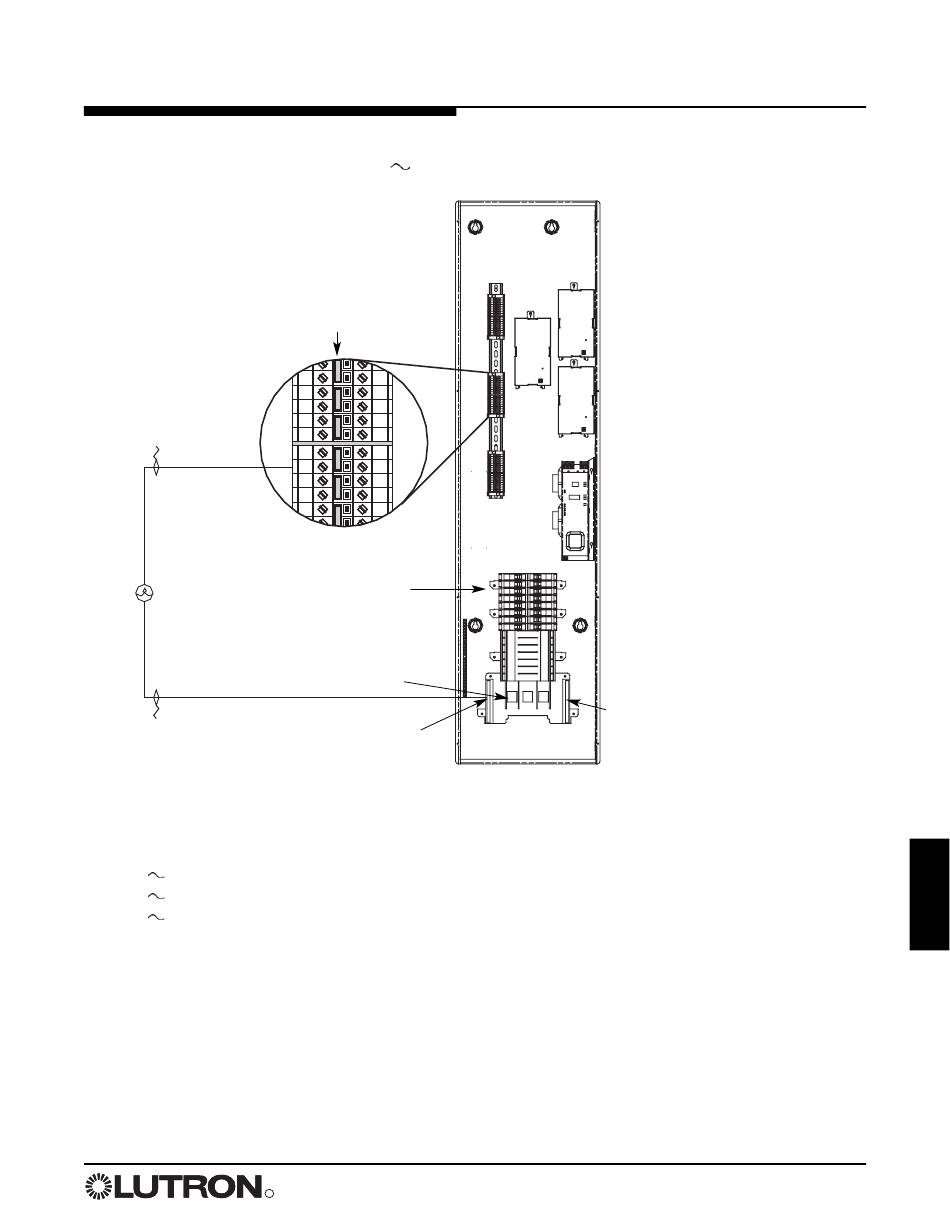

Paneel met circuitonderbrekers: bedrading voeding en belasting

(alleen 120 / 277 / 347 V
Overbruggingsjumpers
Typische stroomkring
Geschakelde fase
2,5 - 4,0 mm
2
(#14 - #10 AWG)
Circuitonderbrekers
Belasting
Hoofdkabelschoenen
Nul belasting
2,5 - 4,0 mm
2
(#14 - #10 AWG)
Draaddiktes
120 V 25 - 185 mm
277 V 25 - 120/185 mm
347 V 25 - 120/185 mm
R
)
– niet verwijderen
SH
H
SH
H
SH
H
SH
H
SH
H
voor tijdelijke
verlichting
Nulrail
XP12-1204ML-20 afgebeeld
2
(#4 AWG naar 250 KCMIL (MCM))
2
(#4 AWG naar 250/350 KCMIL (MCM))
2
(#4 AWG naar 250/350 KCMIL (MCM))
Bedradingstips
• Bedraad het schakelpaneel op
soortgelijke wijze als bij een
verlichtingsverdeelbord:
• Leg de voedings- en
belastingsdraden aan. Geen
andere bedrading of assemblage
vereist.
Het schakelpaneel kan tijdelijke
verlichting leveren:
• Bedraad alle belastingen.
• Laat de overbruggingsjumpers
zitten.
• Gebruik circuitonderbrekers op
het verdeelbord om de lichten in
en uit te schakelen.
Nulrail
Voedingsdraden
Installatiegids voor schakelpanelen 11
