Groot Paneel - Lutron Softswitch128 Guide D'installation

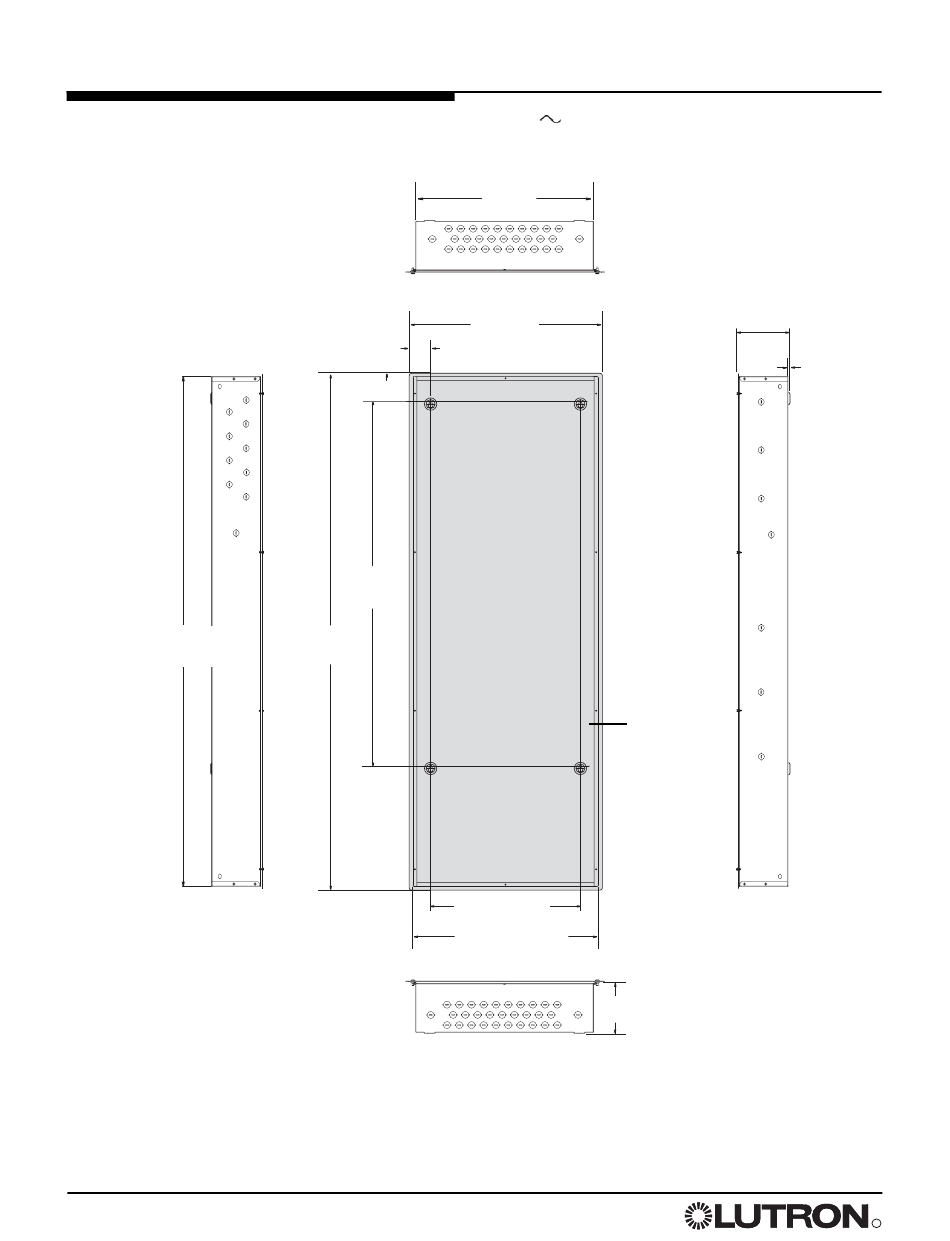

Afmetingen panelen
(vervolg)
Groot paneel (alleen 120 / 277 / 347 V )
Alle afmetingen in (mm)
(559)
Bovenaanzicht
(160)
(597)
(64)
(4)
(85)
(1 143)
(1 600) (1 613)
Deksel
(470)
Rechterzijde
Linkerzijde
(578)
Vooraanzicht
(155)
Onderaanzicht
