Schémas D'installation; Avec Câble Coaxial - golmar Rock Serie Manuel D'installation

34
Exemple de connexion d'appareils en cascade
Retirer le pontet du connecteur CN2 de tous
les moniteurs (page 27) excepté celui
en bout de câble coaxial (sortie non utilisée).
Exemple de connexion d'appareils en distribution
Retirer le pontet de tous les distributeurs (JP1) et
moniteurs (CN2) excepté celui en bout de câble
coaxial (sortie non utilisée).
Si l'installation dispose d'une seule plaque,
ne pas tenir compte des autres plaques.
Lors d'installations avec plus d'une plaque,
connecter les autres comme indiqué.
NOTE IMPORTANTE
Dans le cas d'emploi d'une gâche électrique en c.c.
utiliser uniquement 2 fils entre l'alimentation
et la plaque de rue. Voir schéma de connexion
à la page 37.
FA-805
PRI SEC
0 110 220 ~2 ~1
Réseau
- + V V - V
out- out+ in+

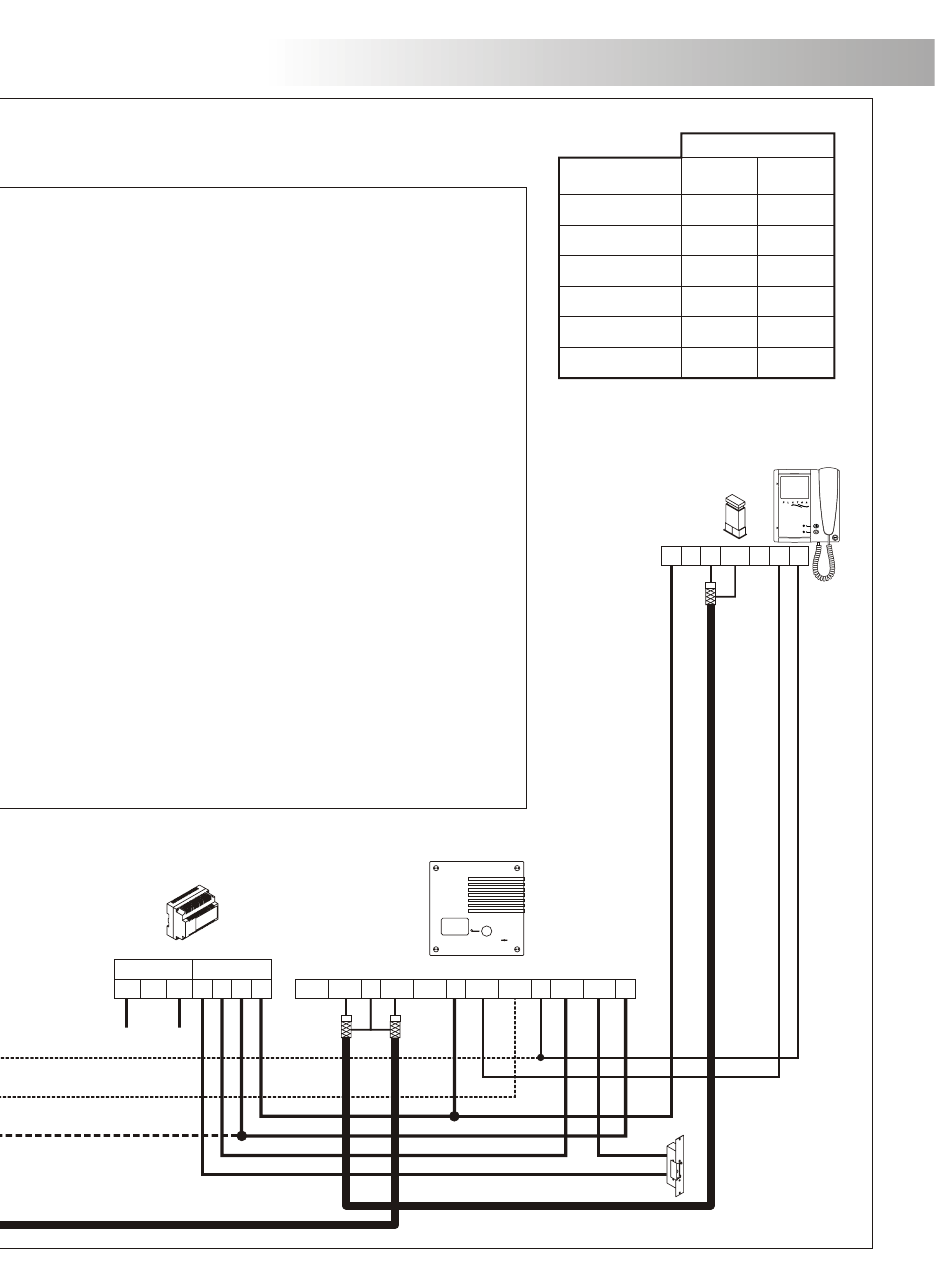

SCHEMAS D'INSTALLATION
F.A. / Plaque /
gâche électrique
–, +, CV1, CV2
~1, ~2
Plaque / Moniteur
–, +
A, D
COAXIAL
PVS-295SE
V + A A D CV1 CV2
in- out in
Sections jusqu'à
50m. 100m.
1,00mm² 2,50mm²
1,00mm² 1,50mm²
100m. 200m.
1,00mm² 2,50mm²
0,25mm² 0,25mm²
RG-59 RG-59
Platea Uno
RCPL Uno
CN2
_
V V
+ A D
Maille
in out
-
