Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
Optimisation
automatique
5.3.3. IHFR
Les échelles du Doppler pulsé conventionnel sont limitées par la limite de Nyquist. Le mode IHFR
(Impulsions à haute fréquence de répétition) permet au système de dépasser la limite de Nyquist en
envoyant plusieurs impulsions Doppler dans le corps en mê me temps. En mode IHFR, plusieurs
portes Doppler sont affichées, car plusieurs impulsions Doppler peuvent donner des informations
provenant de différentes profondeurs. Le mode IHFR est automatiquement appelé lorsqu'il est
nécessaire de maintenir la profondeur et l'échelle requises. Par exemple, si le système est en échelle
haute et si vous déplacez le curseur plus profondé ment, le système peut automatiquement appeler le
mode IHFR. Cela peut également se produire si le curseur est profond et si vous augmentez l'échelle.
Si le mode IHFR est actif, vous pourrez voir plusieurs portes Doppler sur l'image de ré férence. Si vous
ne voulez pas être en mode IHFR, diminuez l'échelle ou dé placez la porte PW principale vers un
emplacement moins profond jusqu'à ce qu'une seule porte s'affiche.
5.4 Mode CW
5.4.1. Utilisation du mode CW
Le mode CW n'est disponible que sur transducteur à barrette phasé e.
1.
Effectuez l'acquisition de l'image pour obtenir une bonne image en mode B ou en
mode B+Couleur (DPI/DPDI) ;
2.
Appuyez sur <D> sur la console pour afficher la tubulure d'échantillonnage.
3.
Appuyez sur la touche CW sur l'é cran tactile pour passer en mode CW.
4.
Utilisez le pavé tactile et les commandes de l'écran tactile pour régler la position de la tubulure
d'échantillonnage.
5.
Appuyez sur <D> ou <Update> sur la console pour entrer en mode B+CW ou B+Couleur
(PDI/DPDI)+mode CW et pour afficher un spectre Doppler.
6.
Réglez les paramètres Image afin d'optimiser le spectre Doppler.
7.
Lorsque le spectre est affiché, vous pouvez appuyer sur <Update> pour basculer entre
l'acquisition du spectre Doppler et l'acquisition de l'image de ré férence.
En mode CW, appuyez sur le bouton <PW> sur l'écran tactile pour passer directement en mode PW.
5.4.2. Optimisation de l'image CW
Les commandes de l'écran tactile peuvent être utilisées pour optimiser l'image CW.

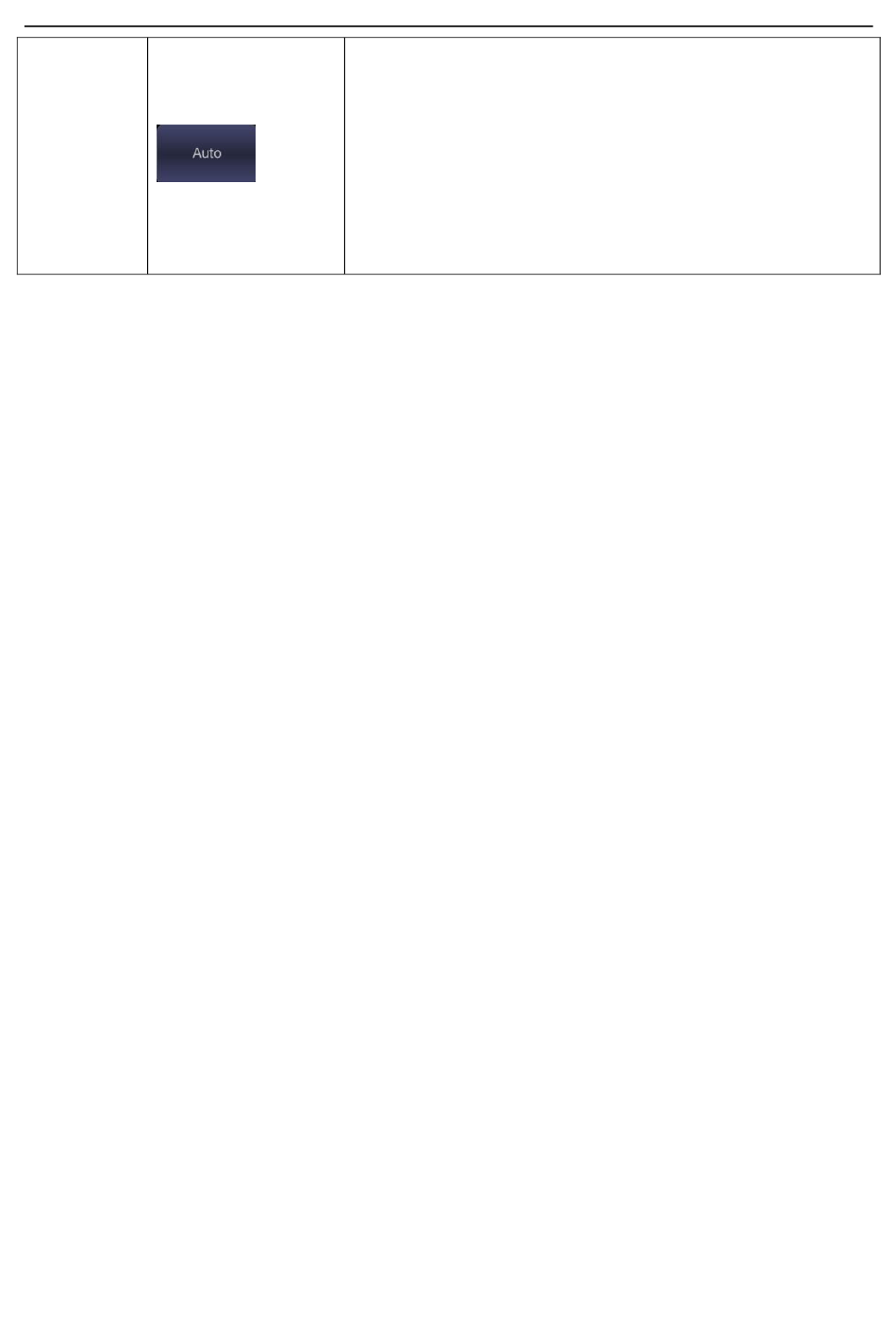

Le bouton-poussoir Auto met à jour automatiquement le gain
PW, le PD, la ligne de base et l'échelle PRF. Chaque fois que
l'on appuie une fois sur le bouton, cela renouvelle
l'optimisation automatique.
L'optimisation du gain, du PD ou de la ligne de base/l'échelle
en cas de pression sur le bouton Auto peut être configurée
lors de la configuration. Reportez-vous à la section 11.1.4
pour plus de détails.
Tableau 5-3 Commandes de l'écran tactile en mode PW
- 50 -
