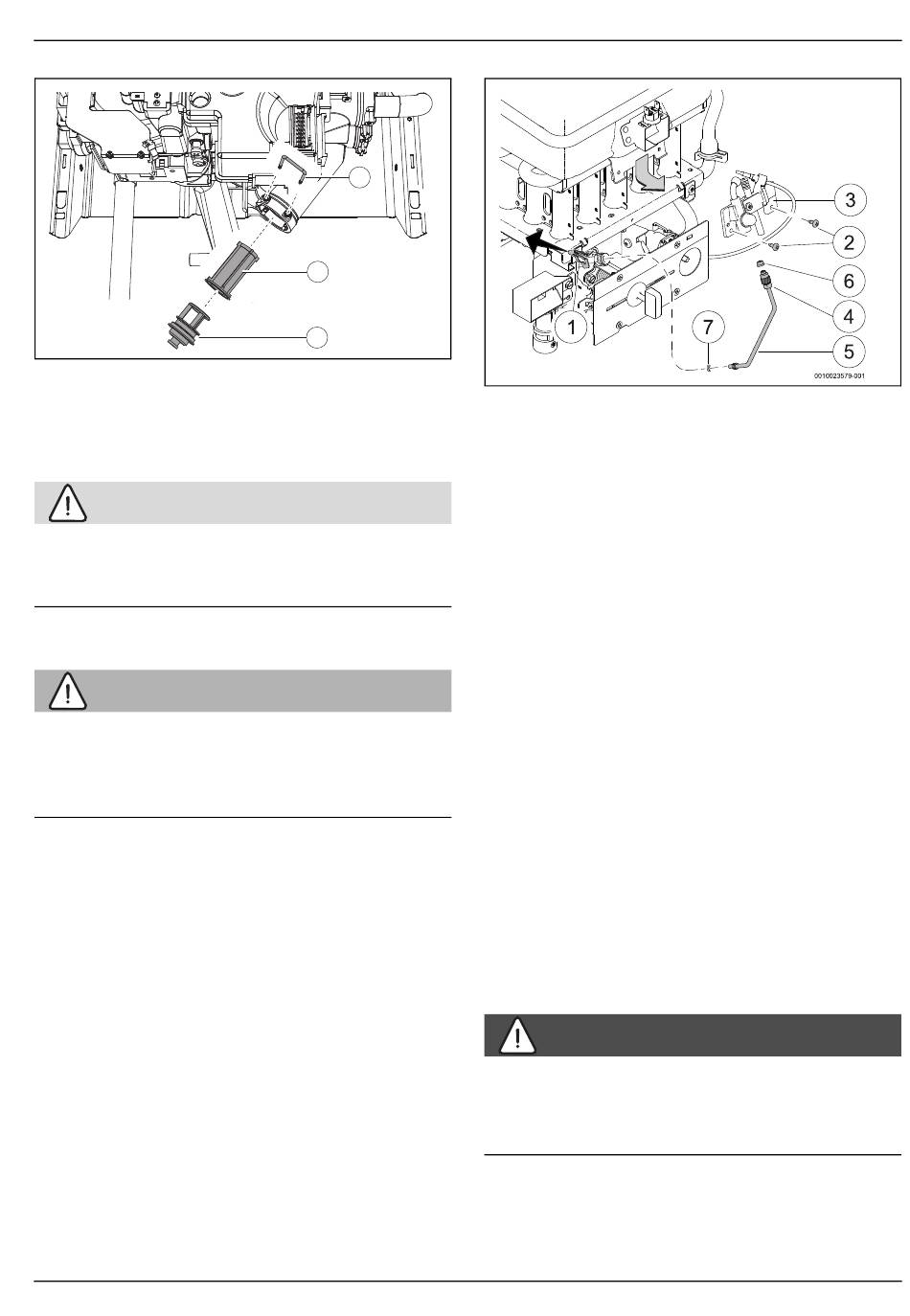

Fig. 23
[1] Anneau de fixation
[2] Capuchon filtre
[3] Filtre d'eau
PRUDENCE :
Risques de dégâts matériels !
La mise en service de l'appareil sans filtre d'eau est interdite.
▶ Monter toujours un filtre d'eau.
Veilleuse et injecteur de veilleuse
AVERTISSEMENT :
Risque de fuite de gaz !
Le fait de réutiliser le joint torique du tube pilote [7] peut cau-
ser des fuites de gaz.
▶ Replacer le joint torique du tube pilote par un nouveau.
▶ Retirer le clip de maintien du tube pilote [1].
▶ Desserrer les 2 vis de maintien [2].
▶ Retirer le support du module d'allumage [3].
▶ Desserrer le raccord [4].
▶ Nettoyer l'injecteur de veilleuse [5] et le tube pilote [6] à
l'aide d'un jet d'eau.
▶ Remplacer le joint torique du tube pilote [7].
▶ Remonter tout le module.
Ondéa – 6720870423 (2022/02)
1
3
2
0010015443-01.1V
Maintenance (uniquement pour les spécialistes qualifiés)
Fig. 24
[1] Clip de retenue
[2] Vis de maintien
[3] Support du module d'allumage
[4] Raccord
[5] Tube pilote
[6] Injecteur d'allumage
[7] Joint torique
8.3
Mise en service après l'entretien
▶ Rouvrir tous les raccords.
▶ Lire les chapitres 4 "Notice d'utilisation" et 7.1 "Régler
l'appareil".
▶ Contrôler le réglage du gaz (pression du brûleur).
▶ Contrôler l'étanchéité des conduites des fumées (lorsque le
carénage avant est en place).
▶ Contrôler l'étanchéité des conduites de gaz et d'eau.
8.4
Dispositif de contrôle anti-débordement
Vérifier le fonctionnement conforme du dispositif
▶ Mettre l'appareil en marche.
▶ Placer une source de chaleur (par ex. un sèche-cheveux) à
proximité du dispositif de contrôle anti-débordement.
L'appareil devrait s'éteindre au bout de quelques minutes.
Fonctionnement et mesures de protection
DANGER :
Risque d'empoisonnement !
Le dispositif de contrôle anti-débordement ne doit en aucun
cas être désactivé, endommagé ou remplacé par une autre
pièce.
Ce dispositif contrôle les conditions d'une évacuation parfaite
des fumées et désactive l'appareil automatiquement si ces
conditions ne sont pas assurées. Ceci empêche que les fumées
23
