7.1
Régler l'appareil
DANGER :
Échappement de gaz !
Les travaux indiqués ci-dessous doivent être réalisés unique-
ment par des spécialistes qualifiés.
La puissance thermique peut être réglée via la pression à l'injec-
teur. Pour cela, un manomètre est nécessaire.
7.1.1 Accès au point de contrôle de pression et réglage du
débit
Accès au point de contrôle de pression et raccordement au
manomètre
▶ Retirer l'avant de l'appareil (voir page 21).
▶ Desserrer la vis d'étanchéité sur le point de contrôle de
pression.
▶ Raccordement du manomètre au point de contrôle de pres-
sion.

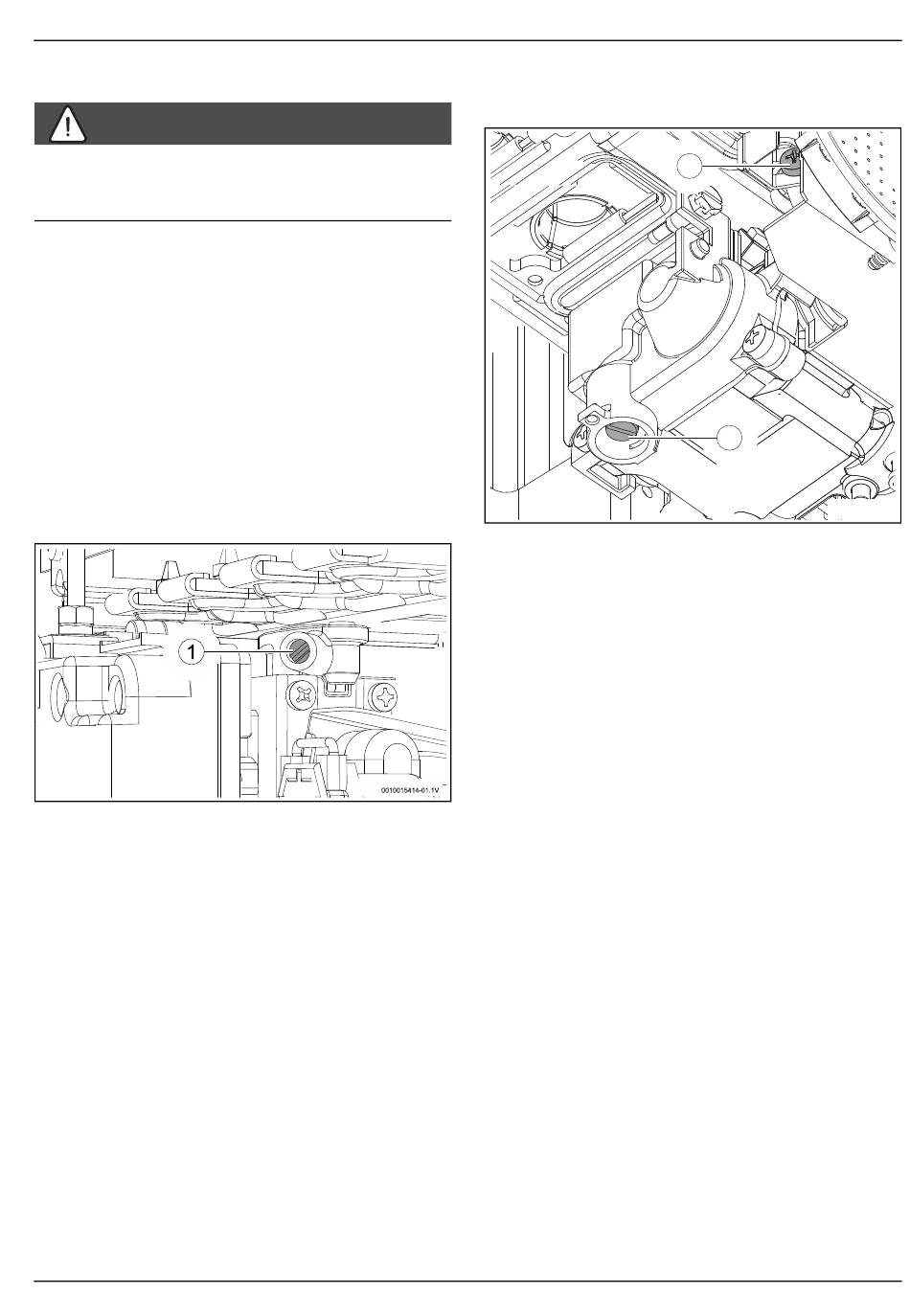

Fig. 14
Point de contrôle de pression
[1] Point de contrôle de pression de gaz dans le brûleur
Ondéa – 6720870423 (2022/02)
Ajustement du débit de gaz maximum
▶ Retrait du couvercle étanche de la vis de réglage.
Fig. 15
Vis de réglage
[1] Vis de réglage pour le débit de gaz maximum
[2] Vis de réglage pour le débit de gaz minimum
▶ Allumer l'appareil avec le réglage maximum du régulateur
de performance.
▶ Tourner le contrôleur de température/débit vers la droite.
▶ Ouvrir plusieurs robinets d'eau chaude.
▶ Utiliser la vis de réglage pour ajuster le débit maximum [1]
et réguler la pression conformément aux données figurant
dans le tabl. 9.
▶ Vérifier l'étanchéité autour de la vis de réglage.
▶ Placer un autre couvercle étanche sur la vis de réglage.
Ajustement du débit de gaz minimum
▶ Démarrer l'appareil avec le réglage minimum du contrôleur
de puissance calorifique.
▶ Tourner le contrôleur de température/débit vers la droite.
▶ Ouvrir plusieurs robinets d'eau chaude.
▶ Utiliser la vis de réglage pour ajuster le débit minimum [2]
et ajuster la pression conformément aux données figurant
dans le tabl. 9.
▶ Vérifier l'étanchéité du point de contrôle de pression et
autour de la vis de réglage.
Démarrer l'appareil
2
1
0010019849 0 - 01
19
