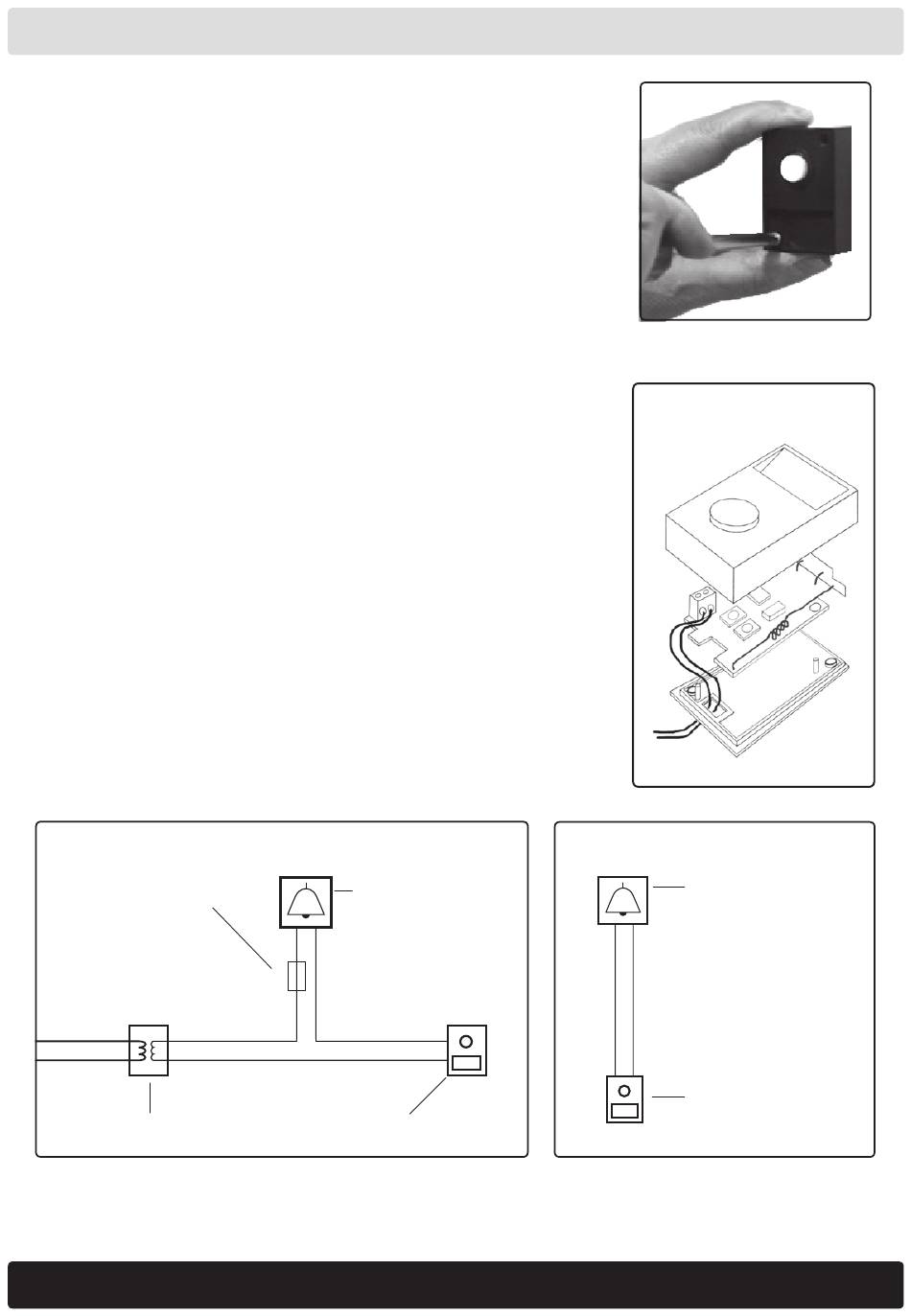

Transistor Lynx Door Transmitter Manuel page 29

Som separat ringeknapp
Dørsenderen kan festes med dobbeltsidig tape
eller skrus fast. Om den skrues fast må pluggen
fra det øvre skruehullet og begge skruene på
baksiden fjernes først.
Deretter festes den med gjennomgående skruer
fra front.
Som erstatning for eksisterende
ringeknapp
Den eksisterende ringeklokken vil ringe på vanlig
måte, og Lynx mottakerne varsle lydløst.
1. Skru dørsenderen fra hverandre.
2. Koble de to ledningene som er festet til den
eksisterende ringeknappen til koblingsklem-
men i dørsenderen.
OBS! Denne innkoblingen krever en transformator
som oppfyller standarden EN 60558-1/60558-2-6 og
sikres mot dørsenderen med en 2 A sikring (se fig.2a).
2a.
Sikring 2 A
230 V INN
Maks. 24 V UT
Transformator
Innkobling til nettilkoblet ringeklokke
Nettilkoblet
ringeklokke
Dørsender
1.
2b.
Batteridrevet
ringeklokke
Dørsender
Innkobling til batteri-
drevet ringeklokke
NORSK
29
