Sommaire des Matières pour NEC AccuSync 750F

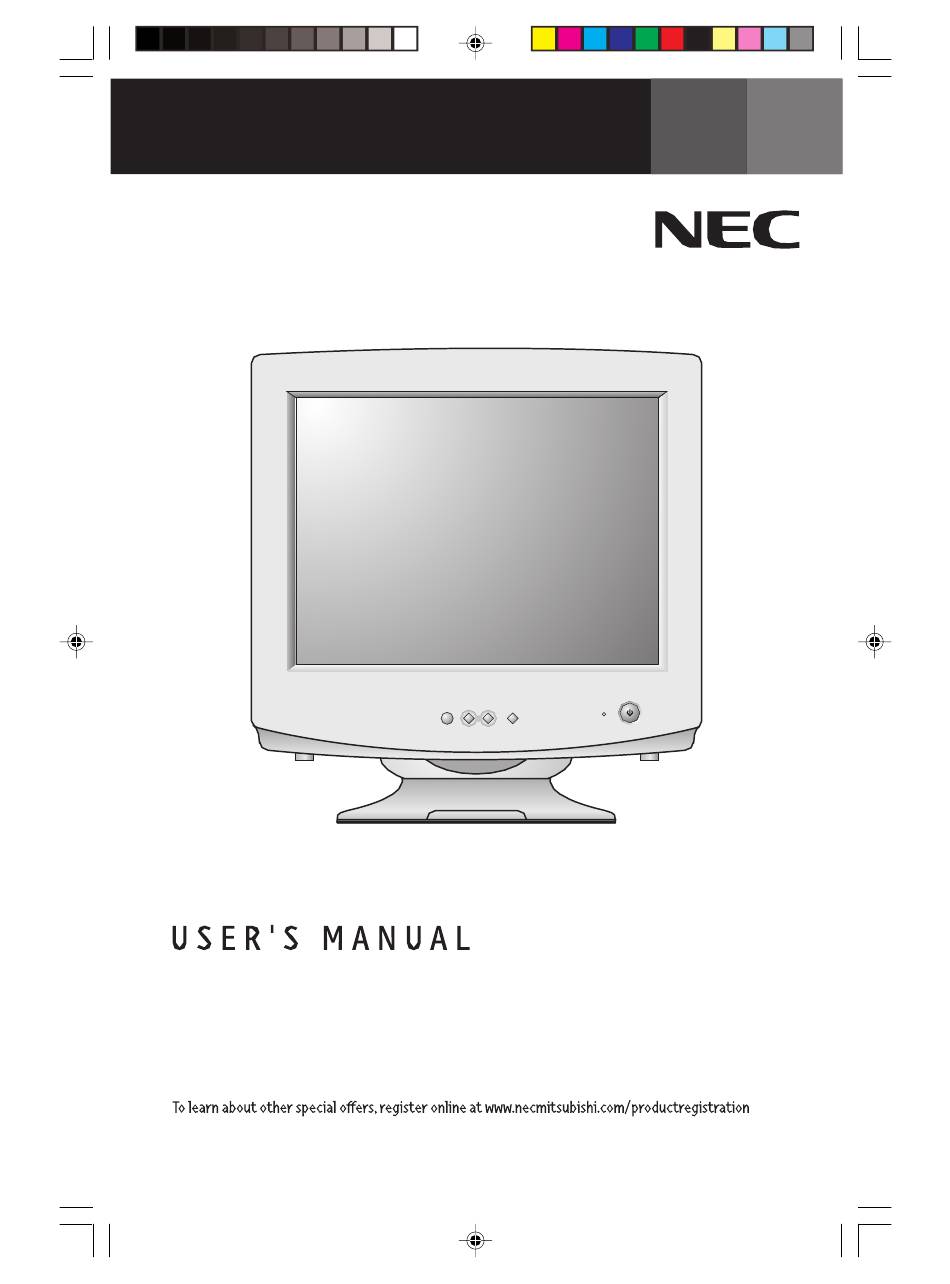

- Page 1 MENU SELECT AccuSync 750F AS750FCovercontents 10/16/03, 9:38 AM...
-
Page 2: Table Des Matières
Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................6 Recommended Use ....................10 Specifications ....................... 12 Features ........................ 13 Troubleshooting ....................14 References ......................15 Limited Warranty ....................16 Avertissement ...................... 18 Contenu ........................19 Mise en marche rapide .................. -
Page 3: Fcc Information
CAN/CSA C22.2 No.950. FCC Information 1. Use the attached specified cables with the AccuSync 750F (AS750F) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cable or equivalent to ensure FCC compliance. - Page 4 Contents Your new NEC AccuSync monitor box* should contain the following: ™ • AccuSync Monitor with tilt/swivel base • Power Cord • Captive Signal Cable • User’s Manual MENU SELECT Captive Signal Cable MENU SELECT AccuSync 750F Power Cord User’s Manual * Remember to save your original box and packing material to transport or ship the monitor.
-
Page 5: Quick Start
Quick Start Connecting the Tilt/Swivel stand 1. With the monitor unplugged from your system and the wall outlet, carefully turn the monitor down on a firm table 2. Align the hooks on the tilt/swivel stand with the matching slots in the base of the monitor. - Page 6 D-SUB end of the video signal cable to the Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the AccuSync Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662. 4. Connect one end of the power cord to the AccuSync monitor and the other end to the power outlet (Figure C.1).
- Page 7 Quick Start –continued Figure B.1 Mac Adapter (Not Included) 15-pin mini D-SUB Captive Signal Cable Figure C.1 Power Outlet Power Cord AS750Fmanualfinal.p65 11/11/03, 2:16 PM...
-
Page 8: Controls
Controls OSD (On Screen Display) control buttons on the front of the monitor function as follows: Control Function Use this button to turn the monitor on or off. Power Button This Indicator lights up green when the monitor Power (DPMS) operates normally. - Page 9 Controls –continued Screen Adjustment Making adjustments to the image size, position and operating parameters of the monitor is quick and easy with the On Screen Display Control system. A short example is quick and easy given below to familiarize you with the use of the controls.
- Page 10 Controls –continued Contrast To adjust the contrast of the screen. Brightness To adjust the brightness of the screen. Horizontal Position To move image left and right. Horizontal Size To adjust image width. Vertical Position To move image up and down. Vertical Size To adjust image height.
- Page 11 Controls –continued COLOR • 6500: Slightly reddish white. • 9300: Slightly bluish white. • K: Select the screen temperature which you prefer among reddish or bluish or any color in between. • RGB: Set your own color levels. RECALL You can use this function to reload the modified parameters for screen display operation, as specified by the user after purchase: Position, Size, Side Pincush- ion, Side Pincushion Balance, Parallelogram, Trapezoid (These recalled options may differ depending on the mode selected: Preset, User, or New).
-
Page 12: Recommended Use
Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE ACCUSYNC ™ COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to qualified service personnel. - Page 13 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.
-
Page 14: Specifications
Specifications Picture Tube 17 inches (16.0 inches viewable) 90 degree deflection 0.25mm dot pitch AGARAS (Anti-Glare Anti-Reflective Anti-Static) coating Sync Input Horizontal Freq. 30 - 71kHz (Automatic) Vertical Freq. 55 - 120Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input 15 pin D-Sub Connector Video Input Input Form... -
Page 15: Features
Features ClearFlat™ Shadow Mask CRT: Delivers an outstanding viewing experience with a virtually flat image, eliminating distortion and reducing glare so that what you see on-screen is as realistic and lifelike as what you see on your printed output. The patented ClearFlat CRT also offers a high contrast screen with a fine grille pitch, delivering crisp, clean text and graphics. -
Page 16: Troubleshooting
Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer and monitor. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •... -
Page 17: References
References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/... -
Page 18: Limited Warranty
Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display at 1-800-632-4662. AS750Fmanualfinal.p65... -
Page 19: Declaration Of The Manufacturer
Declaration of the Manufacturer We hereby certify that the color monitor AccuSync 750F (AS750F) is in compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with... -
Page 20: Avertissement
Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteurs couleur AccuSync 750F (AS750F) afin de ne pas provoquer d'interférences avec la réception radio et télévision. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. -
Page 21: Cordon D'alimentation
Contenu La boîte de votre nouveau moniteur NEC AccuSync contient : • Moniteur AccuSync avec socle inclinable/rotatif • Cordon d'alimentation • Câble d’interface captif • Manuel de l’utilisateur MENU SELECT Câble d’interface captif MENU SELECT AccuSync 750F Cordon d'alimentation Manuel de l’utilisateur Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour... -
Page 22: Mise En Marche Rapide
Mise en marche rapide Raccorder Socle Inclinable/Rotatif 1. Le moniteur étant débranché du système et de la prise de courant, renverser soigneusement le moniteur sur une table solide. 2. Alignez les crochets du socle inclinable et pivotant par rapport aux logements correspondants dans la base du moniteur. - Page 23 15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662. 4. Connecter une extrémité du cordon d'alimentation au moniteur AccuSync et l'autre extrémité...
- Page 24 Mise en marche rapide –suite Figure B.1 Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface captif Figure C.1 Prise de courant Cordon d’alimentation AS750Fmanualfinal.p65 11/11/03, 2:17 PM...
-
Page 25: Commandes
Commandes Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : Commande Fonction Ce bouton permet d'allumer et éteindre le moniteur. Bouton d'alimentation Cette diode luminescente est verte lorsque le moniteur Témoin est en mode de fonctionnement normal. S'il passe en d'alimentation mode DPMS (économie d'énergie), la diode prend la (DPMS) -
Page 26: Réglage De L'affichage
Commandes –suite Réglage de l'affichage Le réglage de la taille et de la position de l'image ainsi que des paramètres de fonctionnement du moniteur se fait facilement et rapidement à l'aide du système de commande OSD (menu sur écran). Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. - Page 27 Commandes –suite Contraste Réglage du contraste de l'écran. Luminosité Réglage de la luminosité de l'écran. Position H Positionnement de l'image en largeur. Taille H Réglage de la largeur de l'image. Position V Positionnement de l'image en hauteur. Taille V Réglage de la hauteur de l'image. Inclinaison Correction de l'inclinaison de l'image.
- Page 28 Commandes –suite COULEUR • 6500: blanc tirant sur le rouge. • 9300: blanc tirant sur le bleu. • K: Sélectionnez la température d'écran que vous préférez parmi les couleurs allant du rouge au bleu. • RGB: Paramétrez les niveaux de couleur voulus. RAPPELER Cette fonction permet de recharger les paramètres modifiés pour l'affichage en fonction des spécifications de l'utilisateur après achat : Position, Taille, Coussin...
-
Page 29: Usage Recommandé
Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR AccuSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. - Page 30 Usage recommandé –suite LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Régler la hauteur du moniteur de sorte que le dessus de l'écran soit au niveau ou légèrement en-dessous du niveau des yeux.
-
Page 31: Fiche Techniques
Fiche techniques Tube cathodique 17 pouces (pour une zone visualisable de 16 pouces) déflection à 90 ° pas de masque de 0,25 mm revêtement AGARAS (anti-éblouissement, anti-reflet et anti-statique) Entrée sync Fréquence horiz. 30 - 71kHz (Automatique) Fréquence vertic. 55 - 120Hz (Automatique) Forme TTL séparé, Positif/Negatif Entrée signal... -
Page 32: Fonctions
Fonctions Écran cathodique à masque perforé ClearFlat™ Vous offre une vision exceptionnelle avec une image virtuellement plate, en éliminant la distorsion et en réduisant les reflets, ainsi ce que vous voyez à l’écran est aussi réaliste et proche de la réalité que ce que vous pouvez voir sur une copie imprimée. -
Page 33: Dépannage
Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •... -
Page 34: Références
Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/... -
Page 35: Garantie Limitée
à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662. AS750Fmanualfinal.p65... -
Page 36: Déclaration Du Fabricant
Déclaration du fabricant Nous certifions par la présente que les moniteurs AccuSync 750F (AS750F) conformes à la directive 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024... -
Page 37: Déclaration De Conformité
à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client... -
Page 38: Declaration Of Conformity
NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
