3.4 Kit de raccordements chaudière (68311LP)
Instructions de montage
Pour faciliter le montage de la chaudière, celle-ci
est équipée d'un gabarit carton permettant de
repérer les divers raccordements avant d'installer
la chaudière.

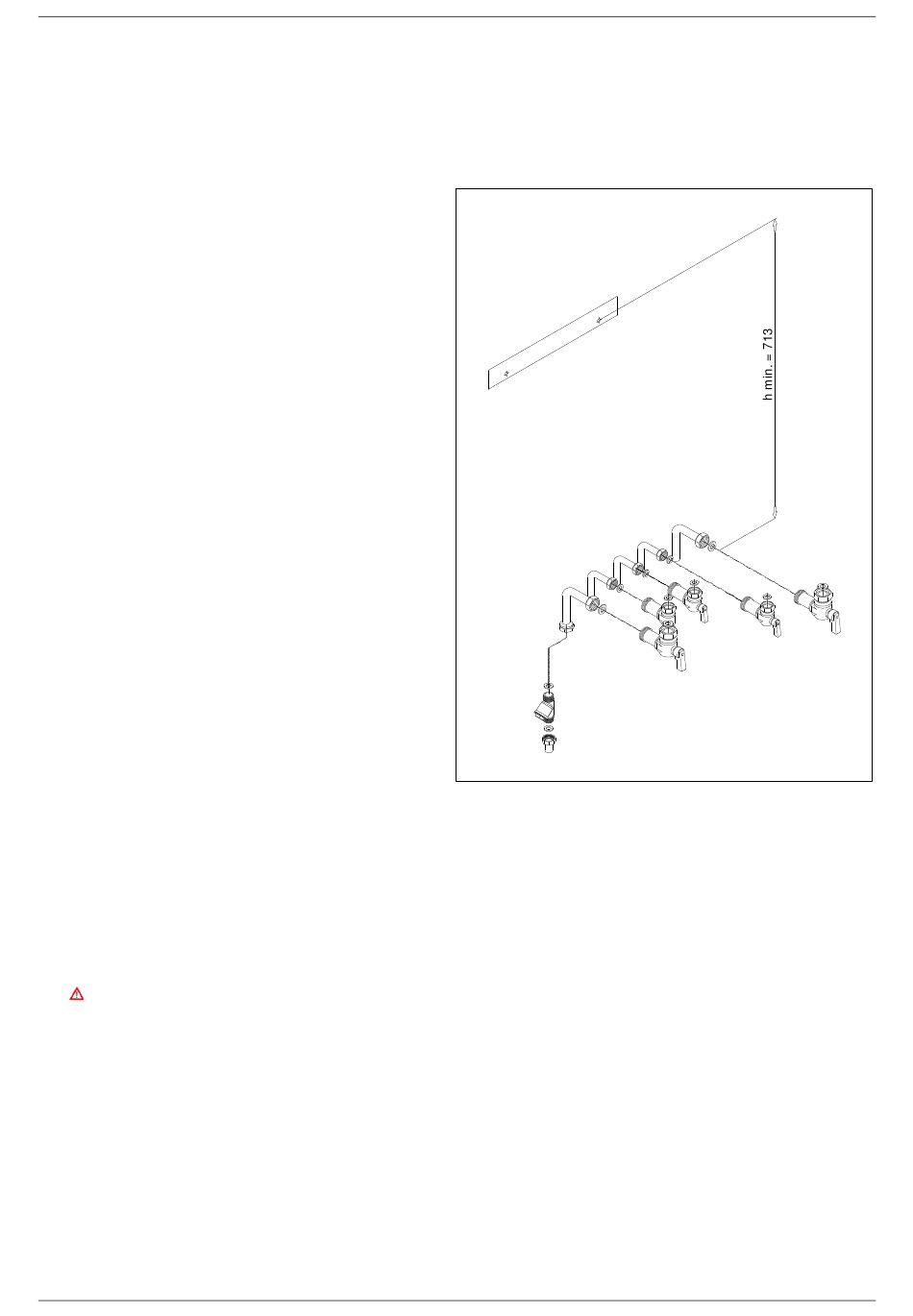

Pour le montage, procéder comme suit (voir fig.3) :
1)
Fixer
le
kit
de
respectant la hauteur h mini.
2)
Raccorder :
• • • • le retour chauffage à la tubulure R
• • • • la sortie eau chaude sanitaire à la tubulure EC
• • • • l'alimentation du gaz à la tubulure G
• • • • l'entrée eau froide sanitaire à la tubulure EF et
départ circuit chauffage à la tubulure D
Relier les tubes et robinets comme indiqué sur la
figure du kit ( B ).
Attention la connexion du Gaz est au milieu (G).
3)
Positionner la chaudière à l'aide de deux vis
(en fonction de la nature du support et du
poids de la chaudière).
Attention : ne pas appuyer la chaudière sur le kit
de raccordement ( B ).
Accrocher la chaudière et brancher tous les
tuyaux.
B : Kit de raccordements chaudière
R : Tubulure de retour circuit chauffage
EC : Tubulure de sortie eau chaude sanitaire
G : Tubulure d'entrée gaz
EF : Tubulure d'entrée eau froide sanitaire
D : Tubulure de départ circuit chauffage
ATTENTION :
Il est absolument indispensable d'installer le filtre fournie avec le kit de raccordement sur la tubulure de
retour du circuit chauffage (R) pour assurer un fonctionnement optimal de la chaudière.
INSTALLATION (technicien qualifié)
raccordements
( B )
en
G
EC
R
B
13
D
EF
fig.3
