ENSAMBLADO DE LA PICADORA

1. Inserte el extremo de rodamiento del
sinfín en el cuerpo de la picadora a
través del orificio de la parte delantera de la
picadora (figura 1). Gire el sinfín mientras lo
inserta, para asentar el sinfín por completo
dentro del cuerpo de la picadora.
2. Deslice la cuchilla en el extremo del
pasador del sinfín en la parte delantera
del sinfín y asegúrese de que los bordes
cortantes de la cuchilla estén orientados
hacia fuera (figura 2).
3. Deslice la placa picadora que haya
seleccionado en el extremo del pasador
del sinfín. Alinee las lengüetas en la placa
picadora con las muescas de la placa del
cuerpo de la picadora de modo que la
placa picadora se asiente completamente
en la apertura del cuerpo de la picadora
(figura 2).
4. Ajuste la tuerca de seguridad delantera.
¡NO LA AJUSTE EXCESIVAMENTE! (Si la
tuerca de seguridad delantera se atornilla
excesivamente al cuerpo de la picadora,
será difícil girar el sinfín o no se podrá girar.
La tuerca de seguridad delantera debe
ajustarse de modo que permita que el sinfín
gire con facilidad).
5. Deslice la manivela en la parte trasera
del cuerpo de la picadora (figura 3).
6. Inserte el prensador en la tolva vertedora
del cuerpo de la picadora (figura 4).
7. Humedezca la ventosa en la base de la
picadora y presiónela sobre una superficie
de trabajo uniforme y nivelada. NOTA: al
ubicarla, asegúrese de que el brazo de
bloqueo de la ventosa esté hacia arriba.
8. Sujete la base y lleve el brazo de
bloqueo de la ventosa hacia abajo.
9. Para liberar la ventosa, lleve el brazo de
bloqueo de la ventosa hacia arriba.
Rodamiento
del sinfín
(Vista
delantera)
Cuerpo de
la picadora
Tornillo sinfín
Lengüetas
Manivela
Prensador
Brazo de
bloqueo
de la base
de ventosa
-14-

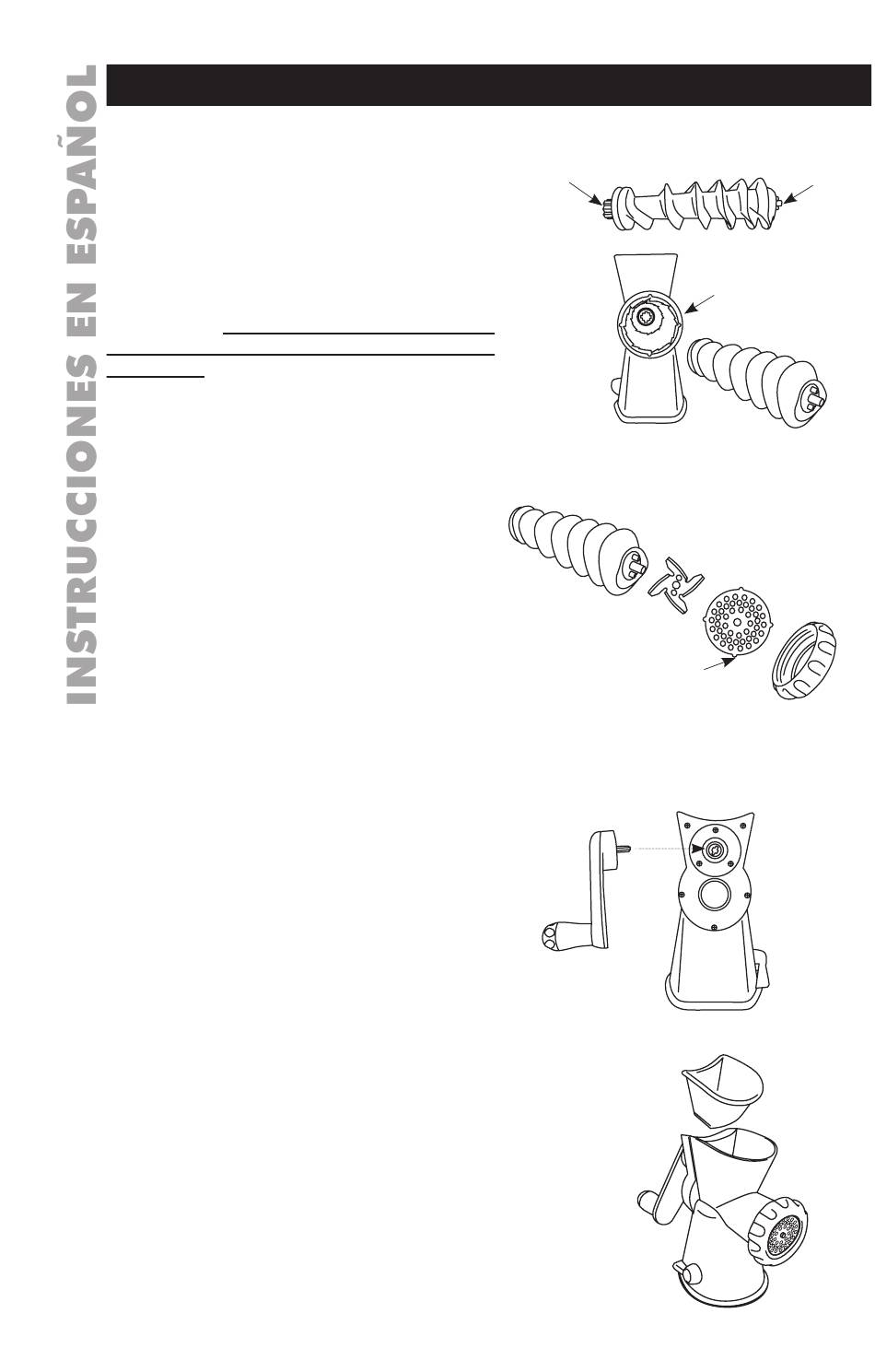

Figure 1
Pasador
del sinfín
Muescas
de la placa
Tornillo sinfín
Figure 2
Cuchilla
Placa picadora
Tuerca de
seguridad
delantera
Figure 3
(Vista
trasera)
Cuerpo de
la picadora
Figure 4
Tolva
vertedora
