IMPORTANTE: desconecta el terminal negativo (–) de la
batería del vehículo antes de empezar la instalación.
• Utiliza protección ocular siempre que utilices herramientas.
• Elige una ubicación de montaje segura, alejada de la humedad.
Comprueba los espacios libres a ambos lados de la superficie
de montaje planificada. Asegúrate de que los tornillos o cables
no pinchen las líneas de freno, las líneas de combustible ni los
mazos de cables y que el tendido de los cables no interfiera en
el funcionamiento seguro del vehículo. Actúa con precaución al
taladrar o cortar en el área de montaje.
• Elige una ubicación con circulación de aire suficiente.
• No montes el amplificador con el sumidero de calor mirando
hacia abajo, ya que esto interfiere con la refrigeración.
• Monta el amplificador de forma que no se dañe con los pies de
los pasajeros de los asientos traseros ni con el movimiento de
las cargas en el maletero.

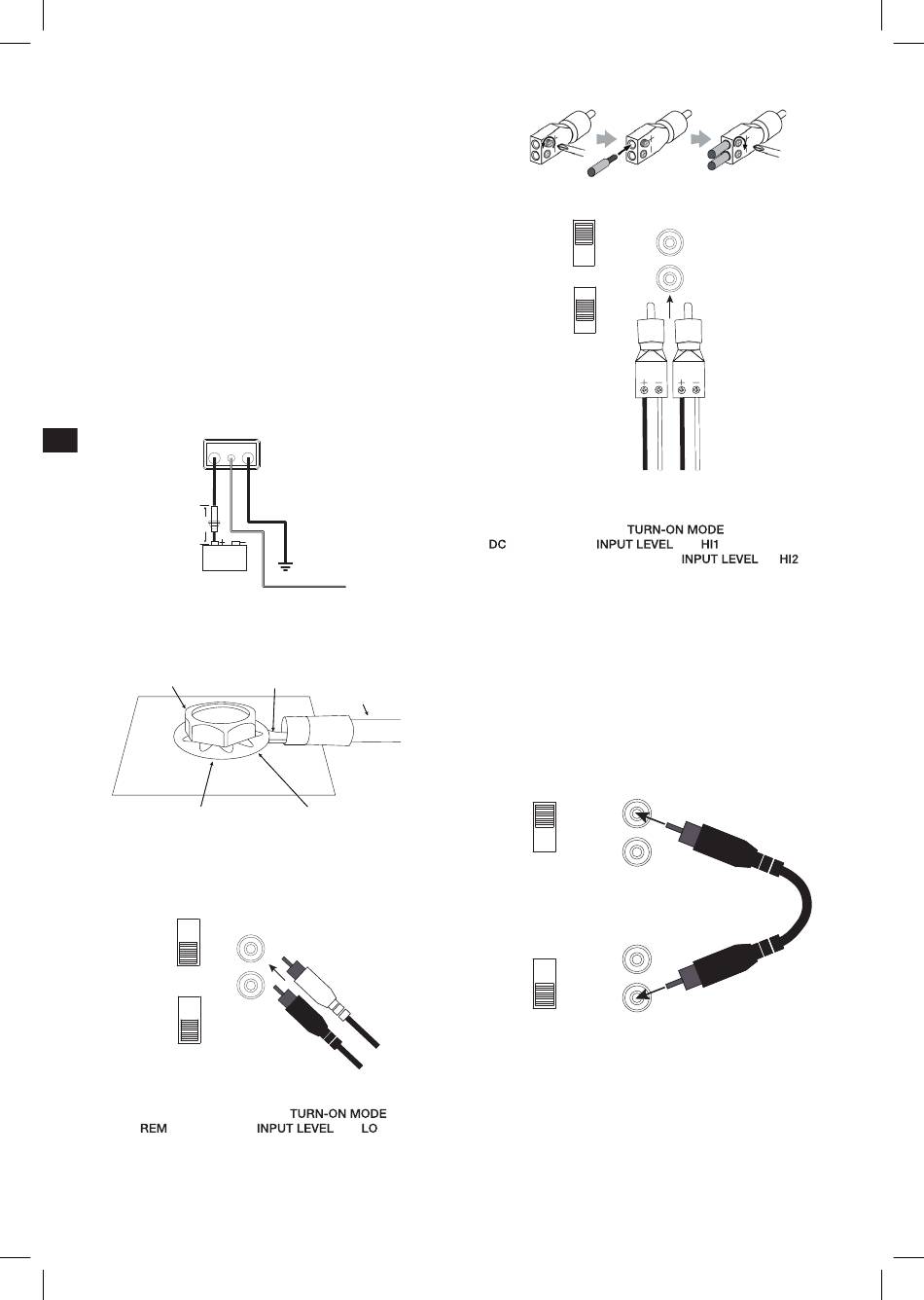

CABLEADO DE ALIMENTACIÓN Y
CONEXIÓN A TIERRA
En el amplificador:
ES
+12V
Soporte para fusible,
fusible
Fuse holder, fuse
46 cm
18 (46cm)
"
Battery Batería
Encendido remoto mediante salida REM estéreo
aftermarket stereo REM out
de aparatos de repuesto (solo se puede usar con
(used only with low-level signal inputs) entradas de señal de nivel bajo)
En la ubicación de toma de tierra:
Tornillo de fábrica
Factory Bolt
Nota: Quita toda la pintura de
Note: Remove any paint
debajo del conector en anillo below ring connector
CABLEADO DE LA SEÑAL DE ENTRADA
Señales de nivel bajo
DC
TURN-ON
MODE
REM
HI2
INPUT HI1
LEVEL
LO
Desde las salidas de nivel
From stereo subwoofer
bajo del subwoofer estéreo
Nota: si vas a utilizar señales de nivel bajo y un cabo de
encendido remoto, pon el interruptor "
posición " " y el interruptor "
REM GND
Toma de tierra
del chasis (–)
Chassis ground (–)
Remote turn-on to
Conector en anillo
Ring Connector
Cable de toma de tierra
Ground Wire
Arandela en
Star Washer
estrella
INPUT
low-level outputs
" en la
" en " ".
Señales de nivel alto
Loosen Aflojar Insertar Insert
Screws Wires
tornillos cables
DC
TURN -ON
MODE
REM
HI2
INPUT HI1
LEVEL
LO
Cables de altavoz Stereo front or rear
estéreo frontales o
speaker wires
posteriores
Nota: si vas a utilizar señales de nivel alto y un cabo de encendido
remoto, pon el interruptor "
" " y el interruptor "
ningún sonido, cambia el interruptor "
CONECTAR DOS AMPLIFICADORES
REFERENCE 10001A PARA OBTENER
POTENCIA ADICIONAL
Para conectar dos amplificadores Reference 10001a, utilice un
latiguillo RCA para conectar "PRIMARY OUT" del amplificador
principal con "SECONDARY IN" del secundario. Configura
el interruptor Primary/Secondary (Principal/Secundario) en
"PRIMARY" en el amplificador principal y "SECONDARY" en el
secundario.
PRIMARY OUT
AMP 1:
SECONDARY IN
PRIMARY
MODE
SECONDARY
PRIMARY OUT
SECONDARY IN
AMP 2:
PRIMARY
MODE
SECONDARY
Apretar los Tignten
Screws
tornillos
INPUT
" en la posición
" en " ". Si no se reproduce
" a " ".
