4. Pour le câblage de transmission, utilisez un câble se trouvant dans les gammes suivantes. Si ces limites
sont dépassées, cela peut entraîner une erreur de transmission.
(1) Entre une unité extérieure et l'unité BS,
Entre une unité BS et l'unité intérieure et
Entre une unité BS et une unité BS
Longueur maximale de câblage: 1000 m ou moins
Longueur totale du câblage: 2000 m ou moins
Maximum de points d'embranchement: 16 points
d'embranchement
(2) Entre une unité BS et le SELECTEUR RAFRA-
ICHISSEMENT/CHAUFFAGE
Longueur maximale de câblage: 500 m ou moins

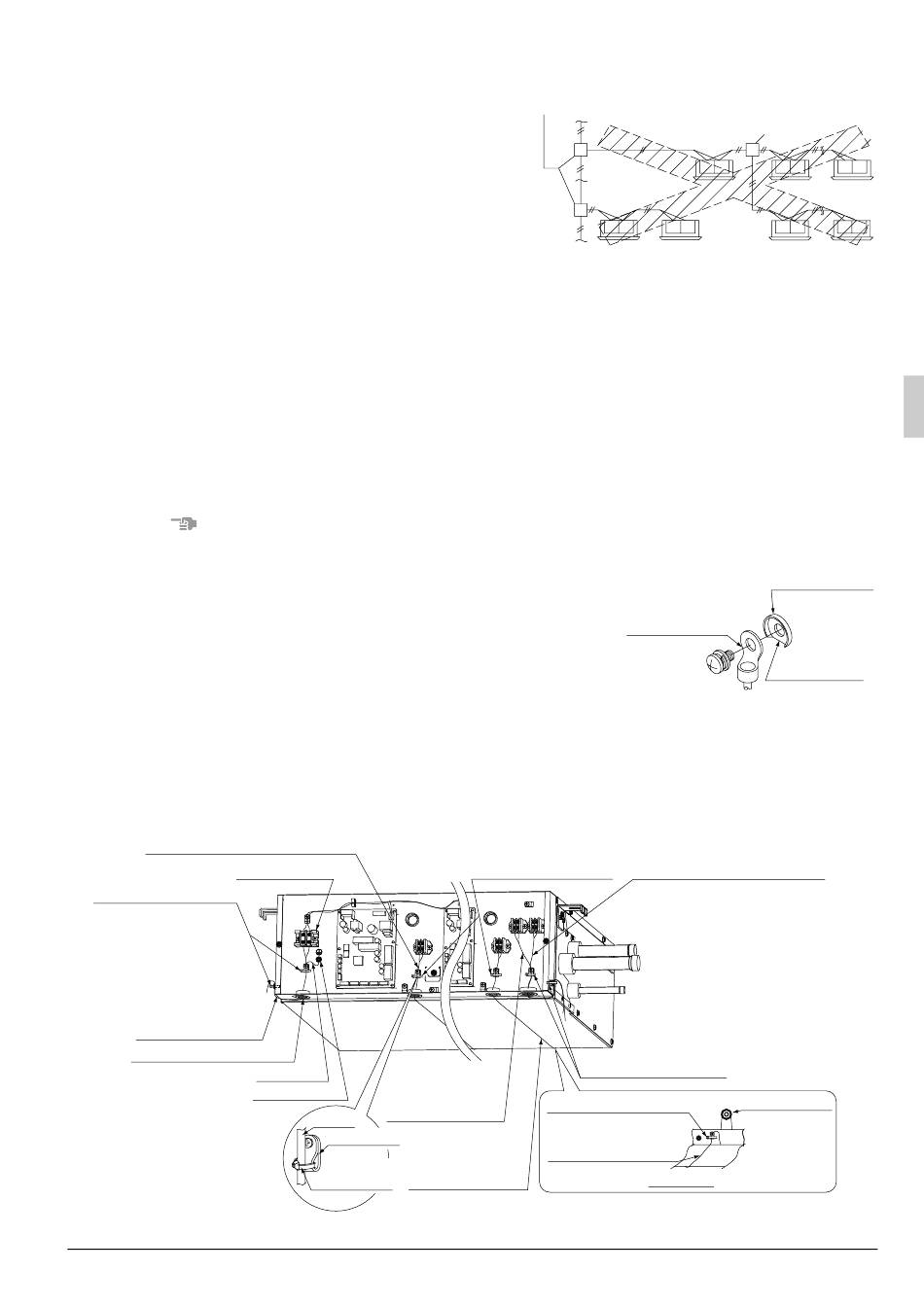

7-5 CONNEXIONS DE CABLAGE
Retirez le couvercle du boîtier des pièces électriques sur le côté et suivez les instructions pour connecter les
câbles.
〈Câblage de transmission〉
Retirez le couvercle du boîtier des pièces électriques et connectez les fils à F1 et à F2 (TO IN/D UNIT: A~F),
à F1 et F2 (UNITÉ BS) et à F1 et F2 (TO IN/D UNIT des bornes du câblage de transmission (plaquette de cir-
cuits imprimé de commande (A1P)). Les unités intérieures E et F sont des modèles BSV6Q (PV1 seulement)
A ce moment, faites passer le câblage dans l'unité pare le trou de câblage de (droite) et utilisez les attaches
inclus 2) pour bien maintenir les câbles (à 2 emplacements).
REMARQUE
Assurez-vous que la ligne de tuyauterie correspond au câblage de transmission.
〈Câblage d'alimentation et câble de mise à la terre〉
Retirez le couvercle du boîtier des pièces électriques et connectez le
câblage d'alimentation au bloc de bornes d'alimentation (X1M).
Connectez également le câble de mise à la terre à la borne du câble de
mise à la terre. Faites passer le câble d'alimentation et le câble de mise à
la terre ensemble par le trou de câblage (gauche) et dans le boîtier des
pièces électriques et utilisez les attaches 2) joints pour bien maintenir les
câble (à deux emplacements).
Veillez à câbler le câble de mise à la terre de façon à ce qu'il ressorte par la fente de la rondelle de cloche.
(Autrement, le contact du câble de mise à la terre peut être insuffisant, empêchant le câble de fonctionner
comme câble de mise à la terre.)
Câblage de transmission depuis l'unité
intérieure (vers les bornes F1 et F2 de
l'unité intérieure)
Plaque à bornes
Attache 2)-1 (Accessoire)
Câbles d'alimentation
(vers les bornes P1 et
S du bornier)
Trou de passage des câbles
Français
Câblage de transmission
Fil de terre
depuis l'unité extérieure(vers
Borne de terre
les bornes F 1 et F2 de
l'unité extérieure)
Câble
Câblage de transmission
Raccord des fils
depuis l'unité intérieure
(vers les bornes F1 et
Attache 2)-1
F2 de l'unité intérieure)
(Accessoire)
Branchement
F1 F2
Utilisez une borne
de style sertie
Câblage de transmission depuis
l'unité BS (vers les bornes F1 et
F2 de l'unité BS)
Attache 2)-1 (Accessoire)
Attache 2)-1 (Accessoire)
Attache 2)-1 (Accessoire)
Câblage de transmission vers
l'unité intérieure (vers les bornes
F1 et F2 du côté intérieur)
Branchement
secondaire
F1 F2
F1 F2
F1 F2
F1 F2
Rondelle en saillie
Partie découpée
Tuyau du côté liquide
Côté arrière
F1 F2
F1 F2
14
