Référence
La référence de la régulation peut être définie de 2 manières :
Soit
P0Ref = Réglage P0 + optimisation P0 + décalage nocturne
soit
P0Ref = Réglage P0 + décalage nocturne+ réf. ext.
Réglage de la P0
On règle une valeur de base pour la pression d'aspiration.
Optimisation de la P0
Cette fonction permet de régler la référence pour éviter une
pression d'aspiration inférieure au niveau nécessaire. Cette fonc-
tion travaille avec les régulateurs des meubles individuels et une
system manager. La system manager collecte les données des
différents régulateurs adaptant la pression d'aspiration au niveau
optimal du point de vue énergétique. Pour plus de détails, repor-
tez-vous au manuel de system manager.
La fonction permet aussi d'indiquer le meuble actuellement le
plus défavorisé et le décalage admis pour la référence de pression
d'aspiration.
Décalage nocturne
Cette fonction est utilisée si les meubles frigorifiques sont couverts
la nuit. Elle permet de décaler la référence d'un maximum de + ou
-25 K. (On obtient une pression d'aspiration plus élevée en inscri-
vant une valeur positive.)
Trois méthodes permettent d'actionner le décalage :
• un signal sur une entrée
• à partir de la fonction régulation d'une passerelle maître
• selon un schéma horaire interne
La fonction « décalage nocturne » ne doit normalement pas être utili-
sée en cas de régulation à l'aide de la fonction de forçage « optimisa-
tion P0 ». (La fonction de régulation règle d'elle-même la pression
d'aspiration au maximum admissible.)
En cas d'utilisation d'un changement bref au niveau de la pression
d'aspiration (par ex. jusqu'à 15 min., dans le cadre d'un dégivrage),
les fonctions peuvent être utilisées.En l'occurrence, l'optimisation
P0 ne parviendra pas à compenser le changement.
Fonction régulation avec signal 0-10 V
Au raccordement d'un signal de tension au régulateur, il est pos-
sible de décaler la référence. Lors de la configuration, on définit la
grandeur du décalage en cas de signal maximum (10 V) et cas de
signal minimum.

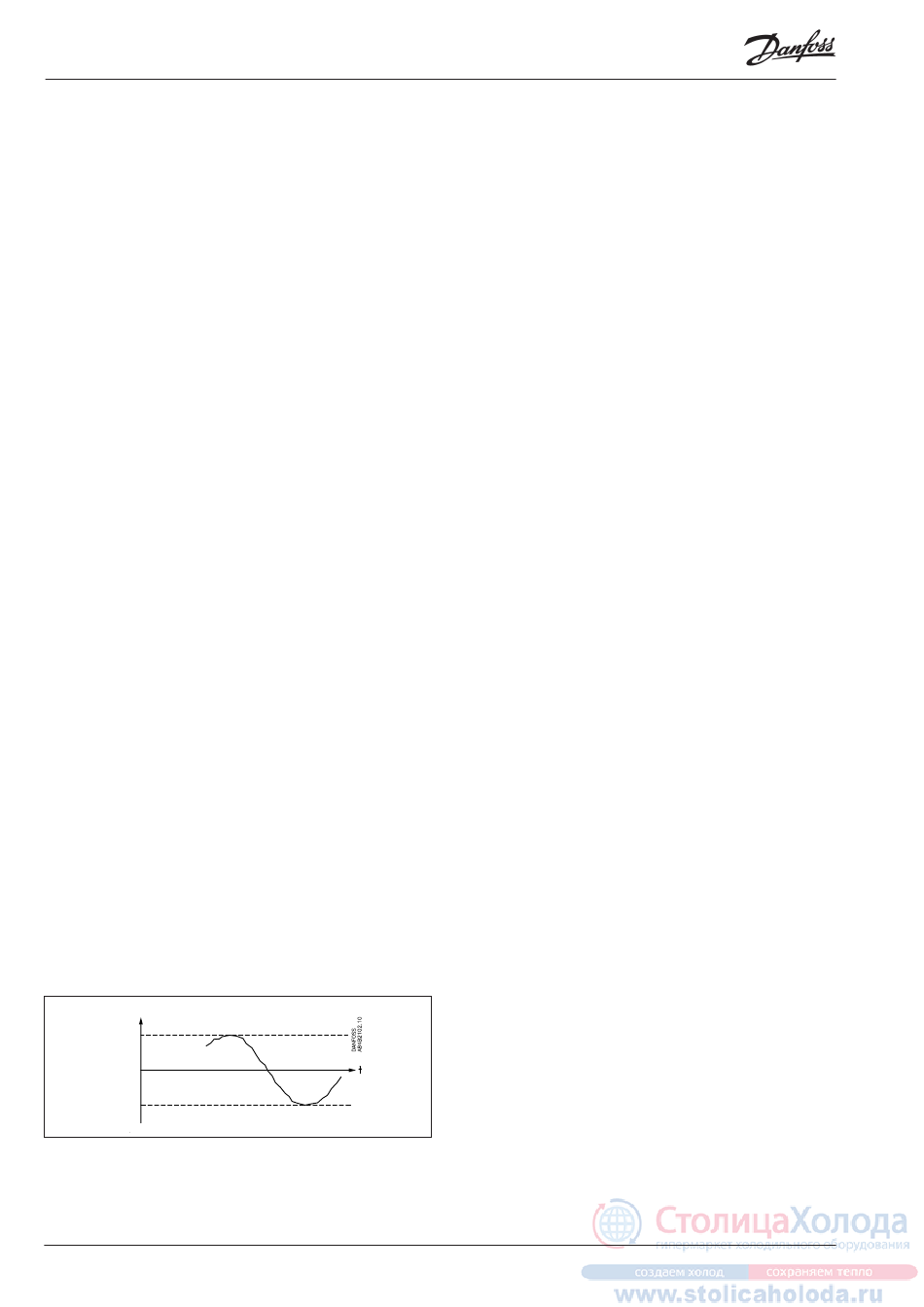

Limitation de la référence
Pour éviter une référence trop élevée ou trop basse, il faut la limiter.
P0 ref
Max.
Min.
76
Régulation de capacité RS8EG304 © Danfoss 04-2010
Commande forcée de la capacité du groupe d'aspiration
Une commande forcée de la capacité permet de négliger la régu-
lation normale.
Dépendant de la forme de commande forcée choisie les fonctions
de sécurité seront annulées.
Commande forcée via le forçage de la capacité souhaitée
La régulation se règle sur manuel et la capacité souhaitée se défi-
nie en % de la capacité possible du compresseur.
Commande forcée via le forçage de la sortie numérique
Chacune des sorties peuvent être mises en MAN ON ou MAN
OFF dans le logiciel. La fonction de régulation ne s'en préoccupe
pas mais une alarme est émise comme quoi la sortie subit une
commande forcée.
Commande forcée par les commutateurs
Si la commande forcée est engagée avec les commutateurs sur
face avant du Module d'extension, ce ne sera pas enregistré par la
fonction de régulation et il n'y aura donc aucune alarme. Le régu-
lateur continue de fonctionner et enclenche avec les autres relais.
AK-PC 730 , AK-PC 840
