Remarquez que la limite pump down définie doit être réglée de
façon à être supérieure à la limite de sécurité définie pour la pres-
sion d'aspiration basse "Min Po".
Extension dynamique des zones :
Tous les systèmes de refroidissement ont un temps de réaction
dynamique quand ils démarrent ou arrêtent les compresseurs.
Pour éviter que le régulateur démarre/arrête le compresseur peu
de temps les uns après les autres, il faut donner au régulateur du
temps supplémentaire après démarrage/arrêt d'un compresseur
pour voir l'impact du changement précédant dans l'exploitation
de capacité.
Pour obtenir ceci on a ajouté un élargissement dynamique des
zones à l'élargissement fixe des zones cité précédemment.
Les zones seront élargies un court laps de temps quand un com-
presseur est démarré ou stoppé. En élargissant les zones, la vitesse
du régulateur PI est ralentie pendant un court laps de temps après
un changement de capacité de compresseur.
L'amplitude de l'élargissement de zone dépend de la capacité du
compresseur qui est réellement en fonction ainsi que de la taille
de l'étage du compresseur devant être stoppé/démarré. L'ampli-
tude de l'élargissement de zone est plus grande quand on tourne
avec une capacité de compresseur faible et quand des étages im-
portants de la capacité de compresseur sont arrêtés/démarrés. Le
laps de temps de l'élargissement de zone est cependant constant
– après un laps de temps fixe après le démarrage/arrêt d'un com-
presseur, l'élargissement de zone dynamique est réduit à 0.
Via le réglage "réduire le nombre d'enclenchement " il est possible
de déterminer le degré d'amplitude d'élargissement de la zone
dynamique pour réduire le fonctionnement cyclique des com-
presseurs.
Si "réduire le nombre d'enclenchement" est mis sur "aucune ré-
duction" aucun élargissement dynamique des zones n'aura lieu.
Si "réduire le nombre d'enclenchement " est mis sur "faible",
"moyen" ou "grand" l'extension dynamique des zones sera dé-
clenchée. L'amplitude de l'extension de zone sera la plus grande
quand "réduire le nombre d'enclenchement " est mis sur "grand".

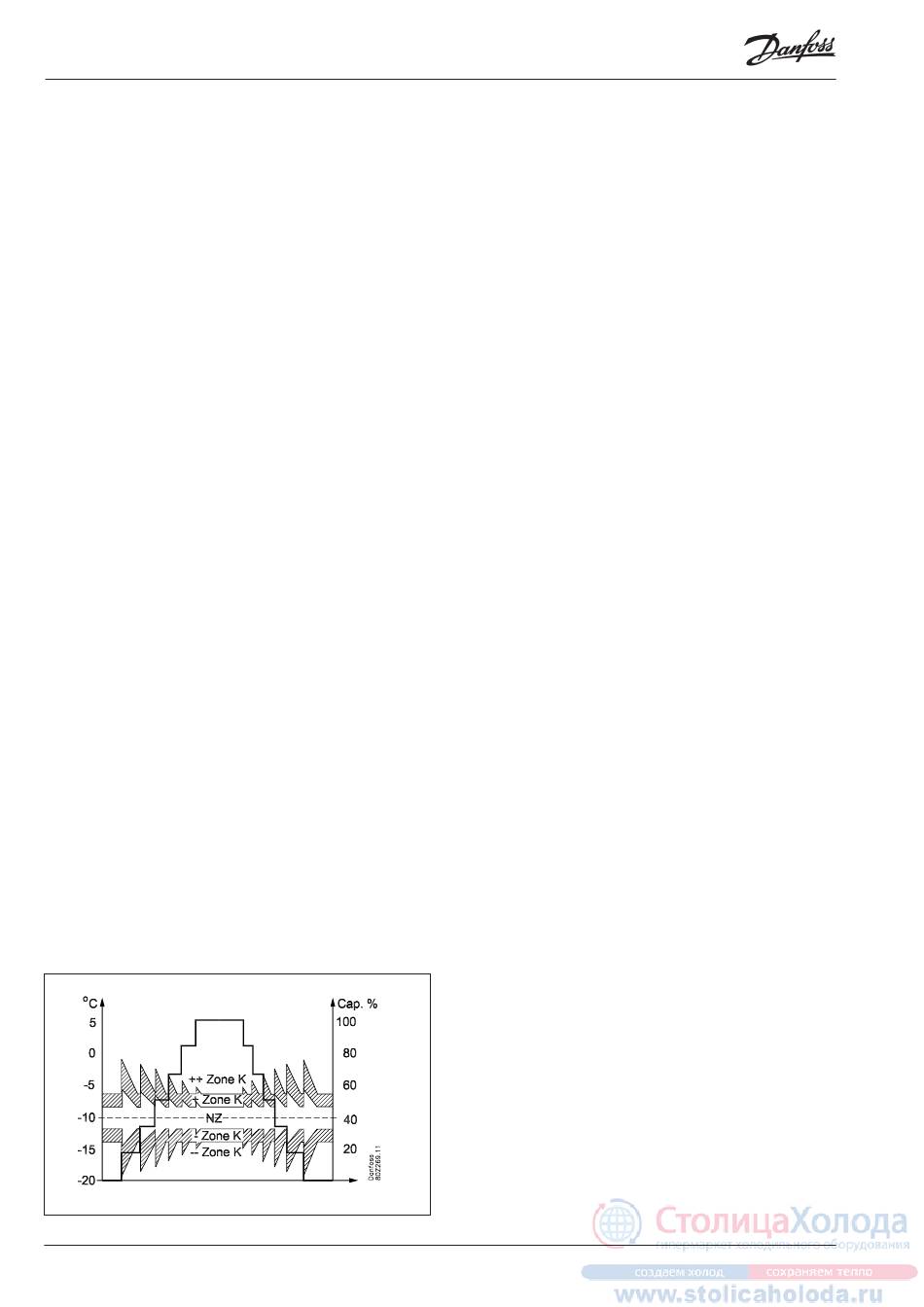

Voir le croquis qui montre un exemple avec le cas de 6 étages de
compresseur avec "réduire le nombre d'enclenchement " mis sur
"grand". Remarquez également que l'extension dynamique des
zones est la plus importante avec une capacité de compresseur
faible.
"réduire le nombre d'enclenchement" = "Grand"
78
Régulation de capacité RS8EG304 © Danfoss 04-2010
Bande actuelle
Suite à l'extension dynamique des zones, la pression d'aspiration
peut bien se modifier pendant une période quand le régulateur
démarre/stoppe un compresseur, c.a.d. la pression d'aspiration est
en Zone+, mais quand le régulateur démarre un compresseur les
zones sont étendues pendant un certain temps et pendant ce laps
de temps la pression d'aspiration est dans les limites de ZN.
Au régulateur, la lecture de "bande actuelle" montrera dans quelle
zone le régulateur PI travaille – ceci comprend l'extension des
zones.
