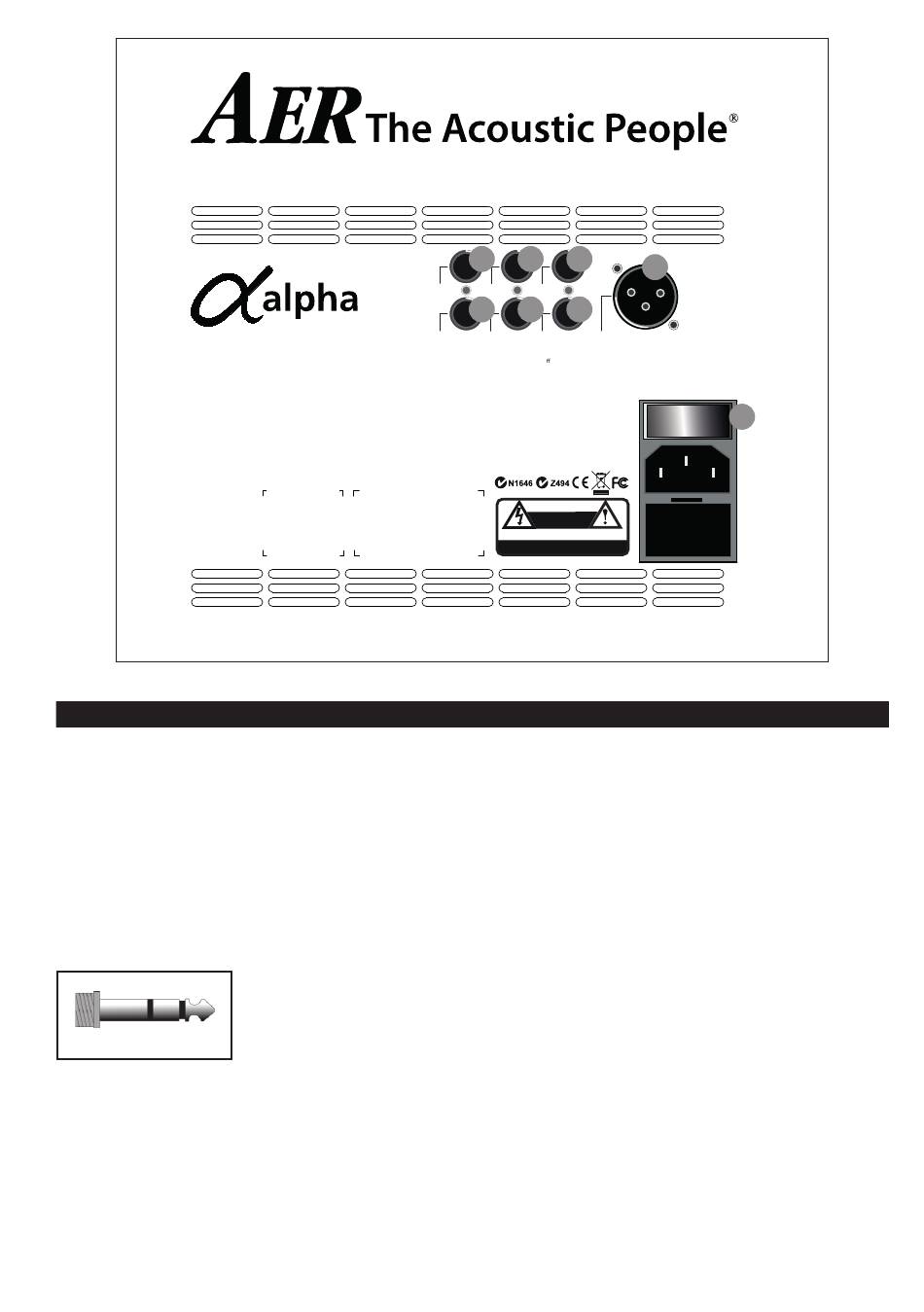

3.2 Rückseite
1) line out
Am line out liegt das Vorverstärkerausgangssignal
nach Klangregelung, Effekten und master zur Weiter-
leitung an andere Geräte an.
2) headphones
Dieser Ausgang dient zur Verwendung eines Stereo-
Kopfhörers und schaltet dabei den Lautsprecher
stumm.
3) send
Dieser Ausgang stellt die Verbindung zum Input eines
externen Effektgerätes her. Gemeinsam mit return
bildet send einen Effekteinschleifweg.
Der Effekt kann per Fußschalter ein- oder ausgeschal-
tet werden.
4) return
Return als Teil des Effekteinschleifweges stellt den
Signaleingang für ein externes Effektgerät dar (vom
headphones
Made in Germany by
!!! Achtung: Bitte verwenden
Sie ausschließlich Kopfhörer
mit Stereo-Klinkenstecker an
dieser Ausgangsbuchse!!!
1 3 5
line out
send tuner
2 4 6
DI-out
return footswitch
tip = int. efx 1 = gnd
ring = ext. efx 2 = pos
3 = neg
on / o
C A U T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
B
Ausgang des Effektgerätes). Der Effekt kann per
Fußschalter ein- oder ausgeschaltet werden. Return
kann auch allein als quasi Auxiliary-Signaleingang
verwendet werden.
5) tuner
Dieser Signalausgang, der das Signal vor dem master
abgreift, ist zum Anschluss eines Stimmgerätes vorge-
sehen.
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter (Ein-/
Aus-Schalter, tip = interner Effekt / ring = externer
Effekt an/aus).
7) DI-out
Der DI-out ist ein elektrisch symmetrierter Vorverstär-
kerausgang, pre master, pre Effekt, post EQ.
8) power on
Am power on Schalter der Netzkombination mit
integriertem Sicherungshalter schalten Sie den Alpha
an und aus.
7
power on
8
5
