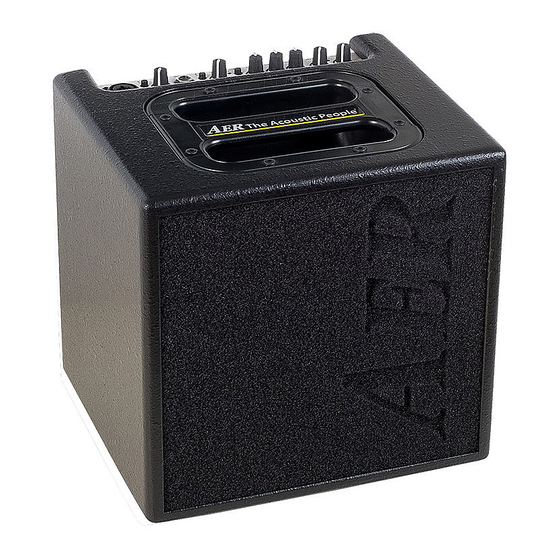

AER Alpha Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Alpha
Alpha
Alpha

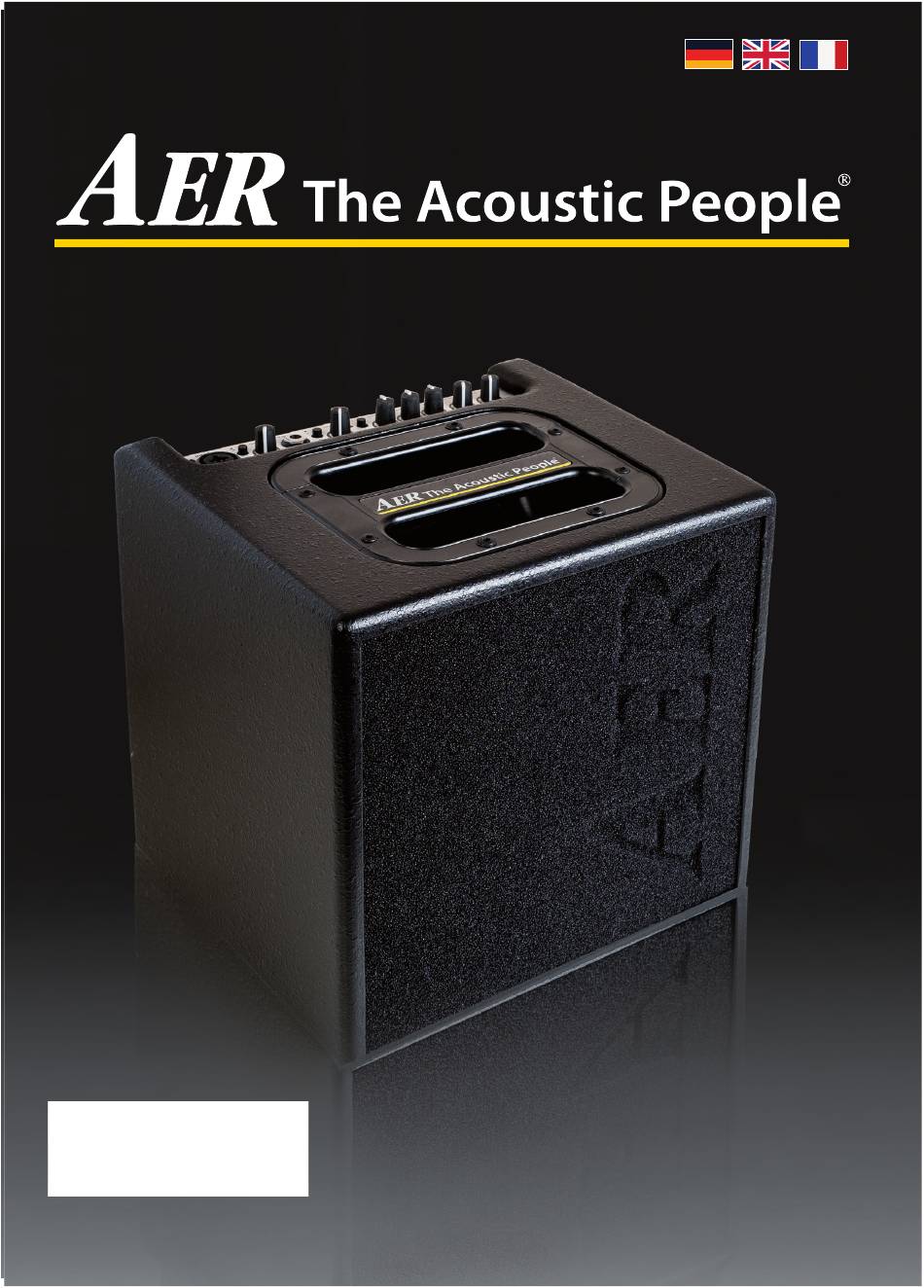

Bedienungsanleitung, User Manual , Mode dèmploi 01/2018
1

Publicité

Table des Matières
loading

Manuels Connexes pour AER Alpha

Sommaire des Matières pour AER Alpha

  • Page 1 Alpha Alpha Alpha Bedienungsanleitung, User Manual , Mode dèmploi 01/2018...

  • Page 2: Table Des Matières

    1. Einleitung Willkommen bei Wir freuen uns, dass Sie sich für den Alpha entschieden konzipiert, eignet sich der Alpha hervorragend für alle haben. anderen (auch elektrische) Instrumente und ermög- Der Alpha ist das kleinste der kompakten Verstärkersys- licht mit seiner 48V-Phantomspeisung den Einsatz von teme von AER, nicht minder professionell und vielseitig.

  • Page 3: Sicherheitshinweise

    2. Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer und Stromschlag. Das Blitzsymbol im Das Ausrufezeichen im C AU T I O N gleichseitigen Dreieck gleichseitigen Dreieck RISK OF ELECTRIC SHOCK DO NOT OPEN soll den Benutzer vor un- soll den Benutzer auf AT T E N T I O N isolierter, gefährlicher Spannung...

  • Page 4: Bedienelemente Und Anschlüsse

    CPT IF_BasicPerfor- alpha input 1 input 2 IF_Alpha_20110621 3.1 Frontseite input (inp. 1) Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker und XLR-male-Stecker (48V Phantom-Power) line/mic Signalquellen-Wahlschalter der Kombibuchse: line (nur über Klinkenstecker) für Instrumente (Tonabnehmer) und andere line-Quellen, mic für Mikrofone...

  • Page 5: Rückseite

    Dieser Ausgang stellt die Verbindung zum Input eines Am power on Schalter der Netzkombination mit externen Effektgerätes her. Gemeinsam mit return integriertem Sicherungshalter schalten Sie den Alpha bildet send einen Effekteinschleifweg. an und aus. Der Effekt kann per Fußschalter ein- oder ausgeschal- tet werden.

  • Page 6: Inbetriebnahme

    2 input 2 treble reduzieren um evtl. Schärfe abzumildern IF_Alpha_20110621 IF_Alpha_20110621 · Mit den Gain-Reglern passen Sie unterschiedliche PickUp Systeme, bzw. Signalquellen an den Alpha an, colour bass middle treble um die bestmögliche Tonwiedergabe zu erreichen. · Wenn die Gain-Einstellung zu niedrig ist, kann der Alpha nicht optimal arbeiten.

  • Page 7: Effekte

    Änderungen an der De-/Aktivierung der durch einen XLR-Stecker modifiziert worden ist. Phantomspeisung nur in einer Fachwerkstatt durch- Bei Unsicherheit erkundigen Sie sich bitte beim geführt werden. Hersteller des von Ihnen verwendeten Gerätes. Wir wünschen Ihnen viel Spaß mit Ihrem Alpha!

  • Page 8: Technische Daten

    6. Technische Daten input 1 Switchable input with line mode and line out Preamplifier output after master, tone controls, microphone mode and effects Combo socket, XLR + jack ¼” (6.35 mm) Mono jack, ¼” (6.35 mm) Nom. output voltage: 470 mV (–7 dBV) line mode (jack input only) Output impedance: 100 Ω...
  • Page 9 Sound pressure level (SPL) based on louds- peaker specification by manufacturer. Specifications and appearance subject to change without notice. TD20160511 (Alpha) Alpha (Modell 2010) Versionsinformation: Diese technischen Daten setzen voraus: Leiterplatte Board 1 Rev. D, Vers. 5 (EAGLE-Dateien 5091104D_5*) Leiterplatte Board 2 Rev.

  • Page 10: Introduction

    Thank you for choosing the Alpha. 40 Watts plus the 8“-twin-cone speaker-system of the The Alpha is a professional, compact and powerful am- Alpha provide you with a well-balanced tone at all plifi er system. Especially developed for the enhanement sound pressure levels.

  • Page 11: Important Safety Instructions

    2. Important Safety Instructions The following guidelines shall help minimize the risk of injury through fire or electric shock. The lightning flash with The exclamation point C AU T I O N the arrow head symbol within an equilateral RISK OF ELECTRIC SHOCK within an equilateral triangle is intended to DO NOT OPEN...

  • Page 12: Controls And Connections

    CPT IF_BasicPerfor- alpha input 1 input 2 IF_Alpha_20110621 3.1 Front side input (inp. 1) signal input, combo-socket for 6,3 mm mono jackplug and XLR-connectors (48V phantom power) line/mic signal source selector switch: line (only via jackplug)

  • Page 13: Rear Side

    The tuner output supplies a pre-master signal tone-control, effects and master for forwarding to other (-9 dbV) to connect an external tuner to the appliances. Alpha. 2) headphones 6) footswitch This output enables you to connect stereo headphones Connection socket for a double-footswitch (on-/off- and mutes the loudspeaker.

  • Page 14: Starting Up

    Thus you make sure that your signal source (e.g. instru- Note: ment) provides the input-stage of the amplifi er with the The active equalization of the Alpha eff ects the signal necessary input. adjustment. If you spot an intensifi ed fl ickering of the clip indicator, readjust the signal level with the gain control (s.

  • Page 15: Effects

    (Phantom power = remote supply, here: pow- Furthermore an additional effects unit (external effect) may be connected to the Alpha. For this purpose use the send ering an audio device via the connected audio and return sockets on the rear side of the amplifier (send...

  • Page 16: Technical Specifications

    6. Technical specifications input 1 line out Switchable input with line mode and Preamplifier output after master, tone controls, microphone mode and effects Combo socket, XLR + jack ¼” (6.35 mm) Mono jack, ¼” (6.35 mm) Nom. output voltage: 470 mV (–7 dBV) line mode (jack input only) Output impedance: 100 Ω...
  • Page 17 Sound pressure level (SPL) based on louds- peaker specification by manufacturer. Specifications and appearance subject to change without notice. TD20160511 (Alpha) Alpha (Modell 2010) Versionsinformation: Diese technischen Daten setzen voraus: Leiterplatte Board 1 Rev. D, Vers. 5 (EAGLE-Dateien 5091104D_5*) Leiterplatte Board 2 Rev.

  • Page 18: Introduction

    1. Introduction Bienvenue chez AER ! Merci d‘avoir choisi l‘ampli Alpha – notre contribution à la musique minimaliste – un ampli professionnel, Un système de haut-parleur bi-cône de 8“ puissant et compact pour reproduire avec fi délité et un ampli de 40w contrôlé dynamique- les instruments acoustiques, avec la performance ment off rent une performance parfaite à...

  • Page 19: Mesures De Précautions

    2. Mesures de précautions Les conseils suivants vous aideront à minimiser les risques de blessures par brûlure ou choc électrique. Le symbole de l‘éclair avec Le symbole du point C A U T I O N la flèche dans un triangle d‘exclamation dans un RISK OF ELECTRIC SHOCK équilatéral est conçu pour...

  • Page 20: Contrôles Et Connexions

    CPT IF_BasicPerfor- alpha input 1 input 2 IF_Alpha_20110621 3.1 Face avant input (inp. 1) Entrée commutable avec mode ligne et mode micro Prise Combo, XLR + prise ¼” (6,35 mm) (48V alimentation phantome) line/mic Bouton de sélection de la source de signal:...

  • Page 21: Face Arriere

    line out send tuner DI-out headphones return footswitch tip = int. efx 1 = gnd 2 = pos ring = ext. efx 3 = neg on / o power on C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN AT T E N T I O N RISQUE DE CHOC ELECTRIQUE...

  • Page 22: Mise En Service

    • Si le réglage de GAIN est trop faible, l’Alpha ne peut pas fonctionner correctement. Le volume maximum ne peut pas être atteint et le rapport signal/bruit se détériore. • Avec un gain transmetteur surviennent des distor- sions audibles.

  • Page 23: Effets

    5.2 Effets L’Alpha possède un effet Hall intégré (interne). La comman- Remarque sur l’utilisation de de niveau efx détermine la part de l’effet interne sur le de l’alimentation fantôme signal d’origine (butée de gauche= aucun effet). (Phantom-Power = alimentation à distance, ici : De surcroît, un processeur d’effet supplémentaire (effet...

  • Page 24: Donnée Techniques

    6. Donnée techniques Entrée 1 Entrée commutable avec mode ligne et mode contrôles de tonalité et prise Mono d’effets, micro Prise Combo, XLR + prise ¼” (6,35 mm) ¼” (6,35 mm) Tension de sortie nominale : 470 mV (-7 dBV). line mode Impédance de sortie : 100 Ω...

  • Page 25: Définitions

    Les caractéristiques techniques et autres peuvent être modifi- ées sans préavis. REMARQUES TD20160511 (Alpha) Options configurables avec des cavaliers internes (par personnel qualifié) : • Alimentation fantôme de 9 V pour l’entrée 2 Attention : l’alimentation fantôme peut abîmer...

  • Page 26: Schéma Fonctionnel

    7. Blockschaltbild/Circuit diagram/ Schéma fonctionnel...
  • Page 28 Sales Sales Europe Africa, America, Asia, Oceania aer music gmbh aer amplifier gmbh Haberstrasse 46 Haberstrasse 46 D-42551 Velbert D-42551 Velbert info@aer-music.de info@aer-amplifier.com www.aer-music.de...
