(13). Connecteurs FPIO6
Les connecteurs sont utilisés pour brancher des contacts et des diodes indicateurs sur le panneau avant de
votre boîtier.

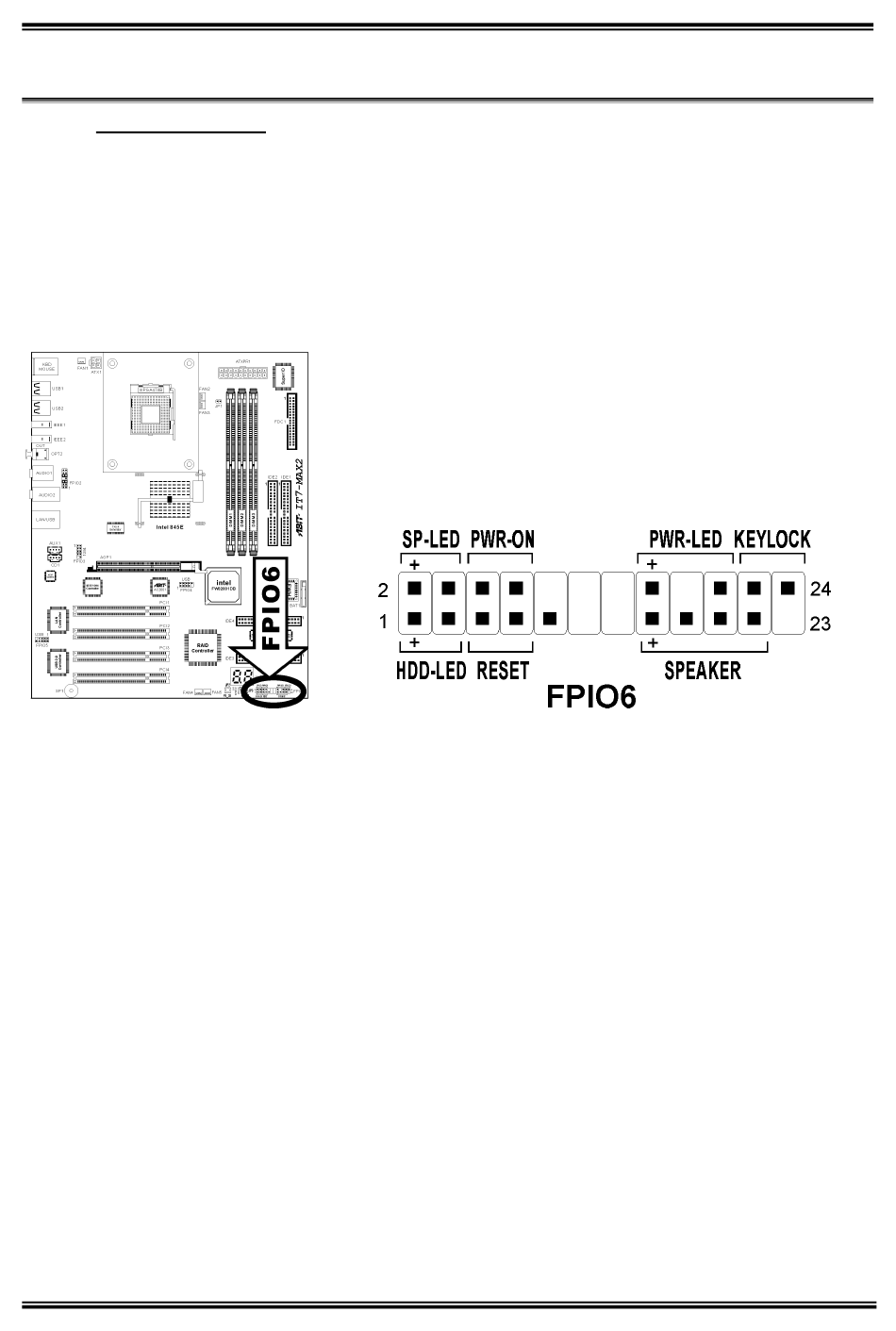

Regardez le sens et la position du Power LED. La marque "+" alignée à la broche sur la figure ci-dessous
signifie que celle ci est la broche à polarité positive pour la connexion de la diode. Veuillez faire attention
aux branchements de ces connecteurs. Un mauvais sens n'aura que pour conséquence une diode qui ne
s'allume pas mais un mauvais branchement des contacts peut provoquer un dysfonctionnement du
système.
•
Broches 1 - 3: Connecteur de la Diode HDD
Branchez ici le câble HDD LED de votre boîtier.
•
Broches 5 - 7: Connecteur du Contact Reset Matériel
Branchez ici le câble du contact Reset de votre boîtier.
•
Broches 15 - 21: Connecteur Speaker
Branchez ici le câble du haut-parleur Système de votre boîtier.
•
Broches 2 - 4: Connecteur de la Diode Suspend
Branchez ici le câble de la diode Suspend de votre boîtier (s'il y en a un).
•
Broches 6 - 8: Connecteur du Contact Power-On
Branchez ici le câble du contact d'alimentation de votre boîtier.
•
Broches 16 - 20: Connecteur de la Diode d'Alimentation (PWR-LED)
Branchez ici le câble Power LED de votre boîtier.
•
Broches 22 – 24: Connecteur de verrouillage du clavier
Connectez-vous au câble de verrouillage du clavier situé sur le panneau frontal du châssis (s'il y en
a un).
