1.1.2. CARACTERISTIQUES TECHNIQUES
1.1.2.1. Caractéristiques générales
- Hauteur...............................................................................................700 mm.
- Largeur...............................................................................................810 mm.
- Profondeur...........................................................................................410 mm.
- Poids sans équipement.............................................................................50 kg.
- Contenance utile.......................................................... 120 l (soit environ 60 kg de poudre fluidisée).
- Nombre maximal de plongeur .....................................................................12.
1.1.2.2. Caractéristiques pneumatiques
- Débit d'air "de fluidisation" du réservoir................................................. 10 à 17 m
- Consommation d'air du venturi d'aspiration des fumées .............................. 5 à 7 m
- Débit maximum d'air du venturi d'aspiration des fumées;
- connecté à 10 m de tuyau ø 20 mm................................................... 20 m
- connecté à 5 m de tuyau ø 20 mm .................................................... 26 m
3
(*) m
: volume rapporté à la pression atmosphérique normale (1013 mbar) et à la température de
0
20 ° C (68 °F).
1.1.2.3. Caractéristiques du détecteur de niveau
- Tension d'alimentation.................................................................. 20 ... 250 V AC/DC.
- Courant de sortie au maintien............................................... 350 mA AC (...+ 50 °C (+ 122 °F)).
- Courant de sortie à l'appel ............................................................. 2,2 A (20 ms/0,5 Hz).
- Courant de sortie maximum......................................................................5 mA.
- Chute de tension / charge maxi..................................................... < 6,5 V AC / < 6 V DC.
- Courant résiduel ......................................................................... < 2,5 mA / 250 V AC,
- Fréquence de commutation............................................................ 25 Hz AC / 30 Hz DC.
- Indication de commutation LED ................................................................ jaune.
- Température ambiante............................................................... -25 ... + 80 ° C (+ 176 °F)).
- Protection .............................................................................................IP 65.
- CEM..................................................................................................groupe 2.
- Boîtier....................................................................................PBTP capot polycarbonate.
- Raccordement.............................................................................bornes jusqu'à 2,5 mm

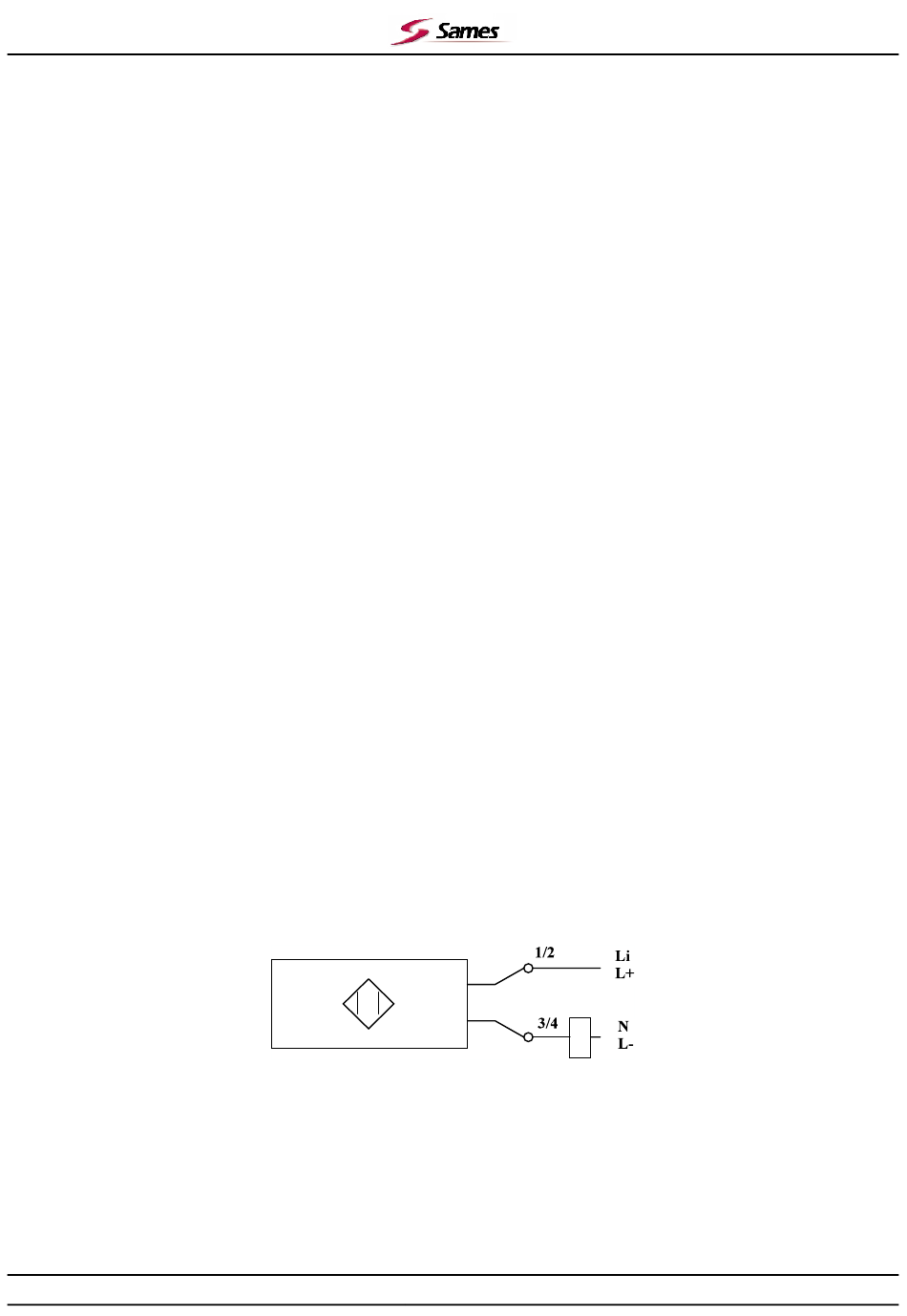

- Schéma de branchement ........................................................ se reporter à la Fig. 2 ci-dessous.
Indice de révision : D – 15/03/07
250 mA AC (...+ 80 °C (+ 176 °F)),
< 1,3 mA / 110 V AC,
< 0,8 mA / 24 V CC.
Fig. 2
- 5 -
3
/h.
0
3
/h.
0
3
/s,
3
/s,
100 mA DC.
2
.
Code : RT 6014
