22. PHONES (R – L): due uscite jack stereo da 6,35 mm per il collegamento delle cuffi e
DD45, TDH39, HDA280 o Cuffi e ad inserzione.
23. INSERT: uscita jack stereo da 6,35 mm per il collegamento del trasduttore ad
inserzione per mascheramento.
24. BONE VIBRATOR: uscita jack stereo da 6,35 mm per il collegamento del Vibratore osseo.
25. FREE FIELD (R – L): uscite RCA per il collegamento dell'amplifi catore per esami in
campo libero.
26. CD TAPE (EXT1 – EXT2): ingressi RCA per il collegamento di segnali da sorgenti esterne.
27. TALK BACK: ingresso jack stereo da 3,5 mm per il collegamento del microfono paziente.
28. T. OVER: ingresso jack stereo da 3,5 mm per il collegamento del microfono operatore.
29. MONITOR: uscita jack stereo da 3,5 mm per il collegamento della cuffi etta monitor.
30. CONTRA: uscita jack stereo da 6,35 mm per il collegamento del trasduttore per
la stimolazione controlaterale nei test che prevedono la rilevazione del rifl esso
stapediale (DD45, TDH39 o Insert).
10
Connessioni e componenti
23
28 29 30
25 26
27
24
39

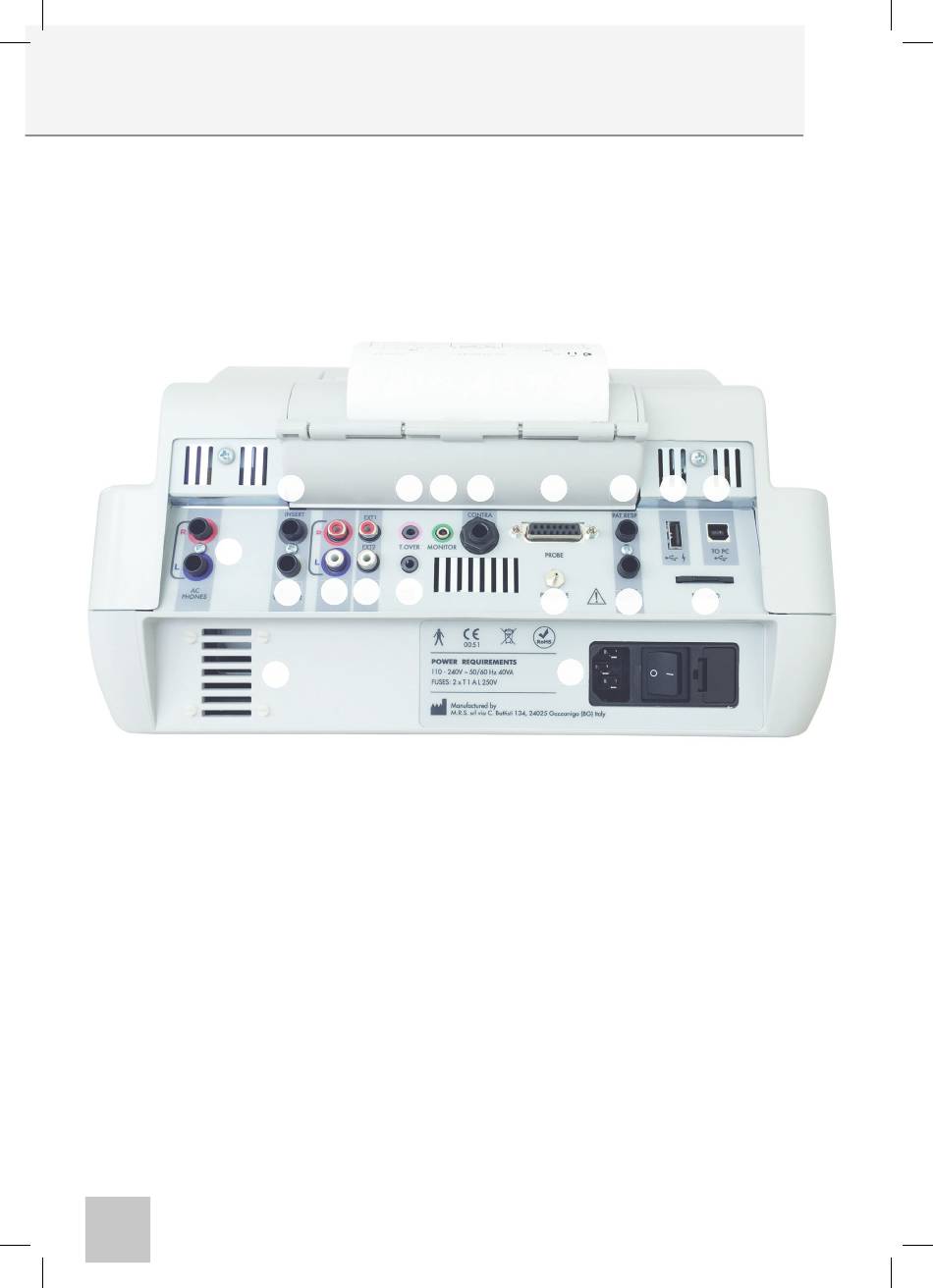

parte posteriore
