(5). Barrettes de connexion des commutateurs et indicateurs du panneau avant

Les connecteurs sont utilisés pour brancher des contacts et des diodes indicateurs sur
le panneau avant de votre boîtier.

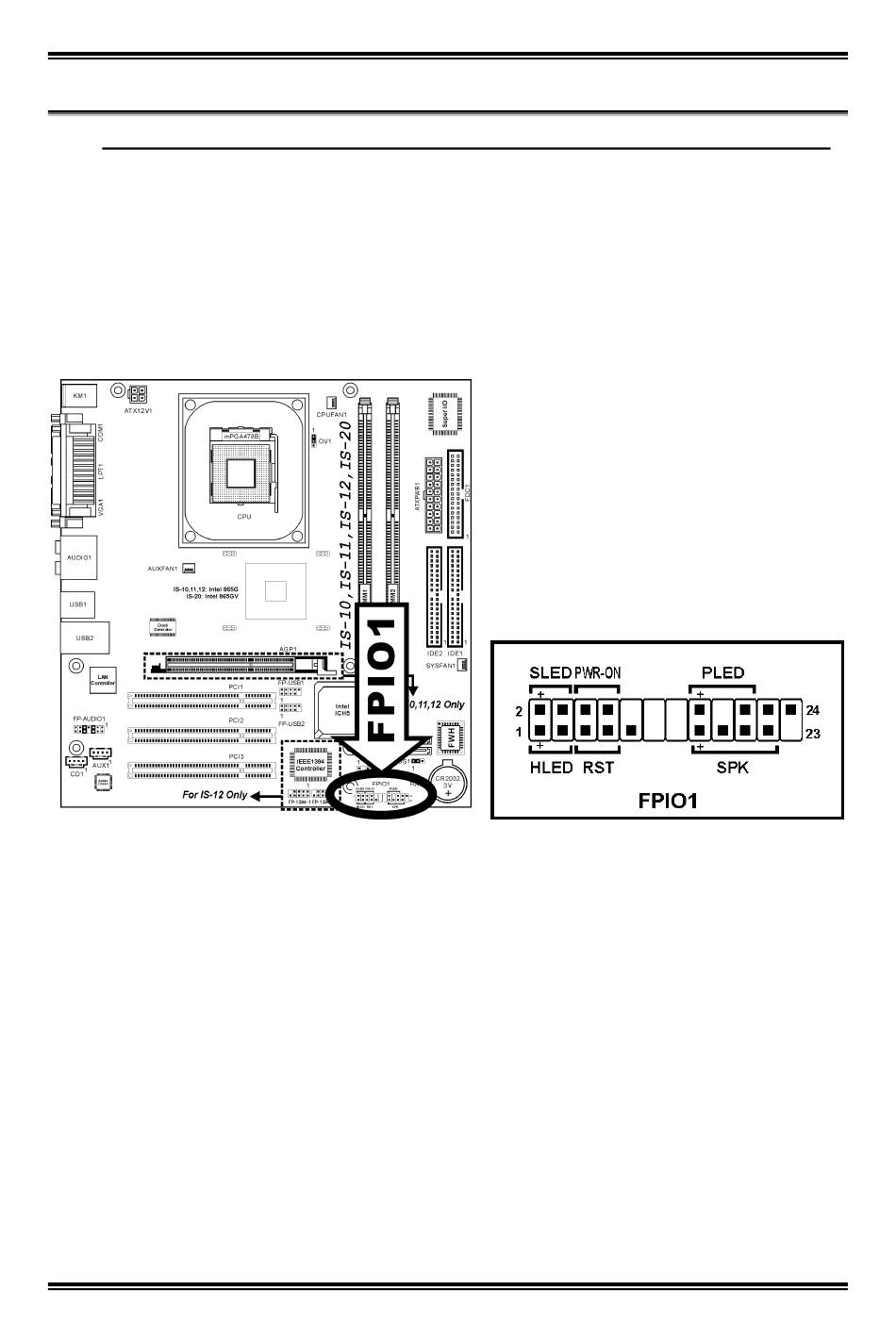

Regardez le sens et la position du Power LED. La marque "+" alignée à la broche sur
la figure ci-dessous signifie que celle ci est la broche à polarité positive pour la
connexion de la diode. Veuillez faire attention aux branchements de ces connecteurs.
Un mauvais sens n'aura que pour conséquence une diode qui ne s'allume pas mais un
mauvais branchement des contacts peut provoquer un dysfonctionnement du système.
•
HLED (Broche 1, 3): Connecte vers le câble LED HDD sur le panneau avant
du châssis.
•
RST (Broche 5, 7): Connecte au câble du Bouton de Relancement sur le
panneau avant du châssis.
•
SPK (Broche 15, 17, 19, 21): Connecte le câble des Haut-Parleurs du système
du châssis.
•
SLED (Broche 2, 4): Connecte vers le câble LED Suspension (s'il y en a un)
sur le panneau avant du châssis.
•
PWR-ON (Broche 6, 8): Connecte vers le câble du Bouton d'Allumage sur le
panneau avant du châssis.
•
PLED (Broche 16, 18, 20): Connecte vers le câble LED Electrique sur le
panneau avant du châssis.
