conatex 1142018 Notice D'utilisation

DESCRIPTION

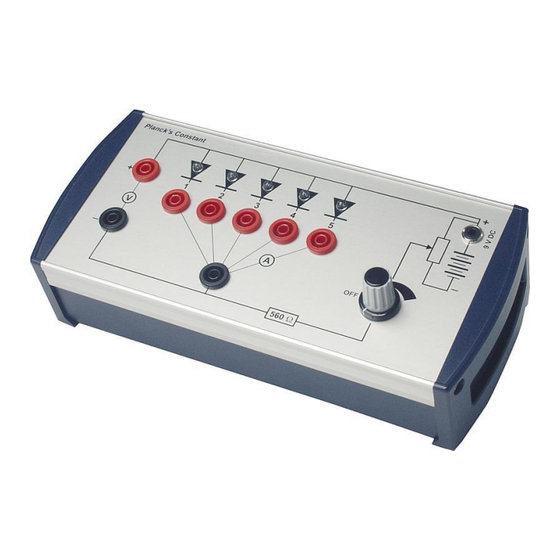

Cet appareil est conçu pour la détermination de la
constante de Planck en utilisant
coude des courbes caractéristiques d'un certain
nombre de LED. L'expérience est basée sur la
représentation graphique des tensions de seuil
LED en fonction de la fréquence de la lumière
émise. Les LED ont été soigneusement
sélectionnées dans un intervalle étroit et bien
défini de longueur d'onde. Une pile de 9 V ou un
adaptateur externe 9 - 12 VDC peut être utilisé
comme alimentation.
Accessoires requis :
 Pile bloc de 9V ou adaptateur de ligne
9VDC.
 Voltmètre
 Ampèremètre
Important !
Cet appareil fonctionne avec piles. La pile
fournie est enveloppée dans un isolant
cellophane et placée dans le support .
Déroulez-la et placez-la dans le support avant
utilisation.
__________________________________________________________________________________
© Tous droits réservés –
Maquette constante de Planck
la tension de
France : web: www.conatex.fr – Email: info@conatex.fr
Suisse : web : www.conatex.com – Email : info@conatex.com
Notice d'utilisation
Maquette constante de Planck - Réf.1142018
UTILISATION
Le dispositif est installé comme montré sur la
figure ci-dessus.
En ajustant le potentiomètre, la courbe
caractéristique peut être obtenue pour chaque
LED.
Cela peut être fait par lecture manuelle ou en
utilisant un équipement collecteur de données,
ce qui a été fait pour la figure ci-dessous :
Coubes caractéristiques pour les différentes
diodes enregistrées en utilisant un interface de
collecte de données.
page 1 sur 2
