OPSO VIS De
RéGlAGe
OPSO ReSSORT De
DéClenCheMenT
eVenT
BOUTOn De
OPeRCUle
RéARMeMenT
RelAIS DéClenCheUR TyPe VSX8
PReSSIOn D'enTRée
PReSSIOn De SORTIe
PReSSIOn ATMOSPhéRIqUe

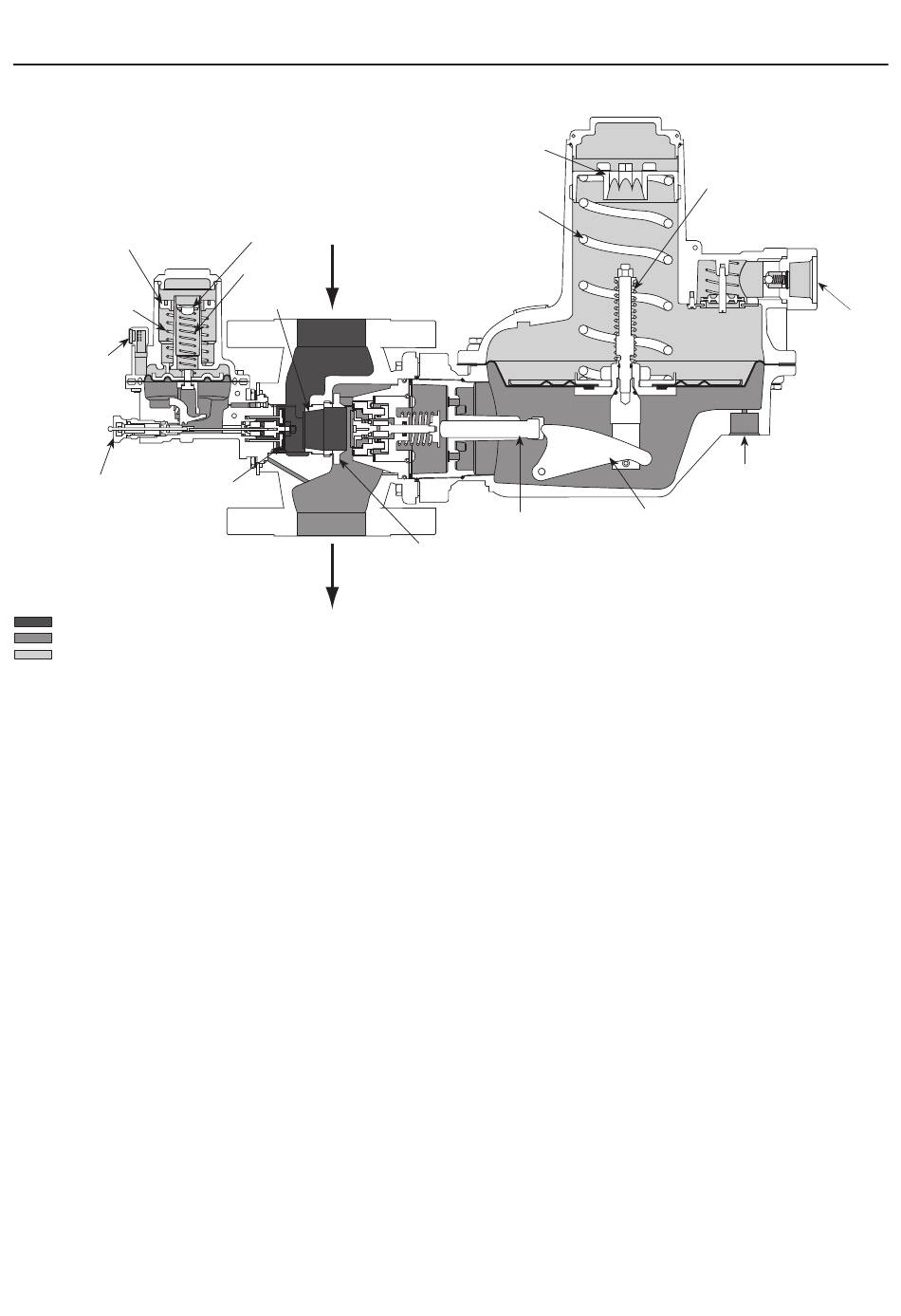

Figure 4. Principe de Fonctionnement pour Type CSB704ET Régulateur à Prise d'impulsion Externe et Clapet de Sécurité
Relais Déclencheur Type VSX8
Le relais déclencheur Type VSX8 monté sur le
régulateur Type CSB704 est un dispositif de fermeture
à action rapide qui assure une protection contre les
surpressions (OPSO) ou les sur et sous-pressions
(OPSO/UPSO) par blocage complet du débit de gaz
à destination du circuit aval. Le Type VSX8 fonctionne
indépendamment du régulateur Type CSB704 et des
variations de la pression d'entrée. Le Type VSX8
a un dispositif de mesure externe et requiert une
canalisation de détection aval si le régulateur est en
enregistrement interne ou externe de la pression. Se
référer à la notice pour les instructions d'installation de
la canalisation de détection aval.
Se reporter à la Figure 4, à l'arrêt le disque du
Type VSX8 est normalement ouvert (réinitialisation).
Si la pression aval augmente (ou diminue) atteignat
la ocnsigne du Type VSX8, la membrane monte (ou
descend) pour libérer le mécanisme de déclenchement
qui permet à la force exercée par le ressort sur la tige
de pousser le clapet contre le siège, bloquant ainsi
intégralement le débit de gaz. Le réarmement manuel
a un bipasse interne pour égaliser la pression de
réinitialisation de chaque coté du disque.
VIS De RéGlAGe RéGUlATeUR
UPSO
VIS De
RéGlAGe
UPSO ReSSORT
enTRée RelAIS
DéClenCheUR
enTRée RéGUlATeUR
ReSSORT RéGUlATeUR
TIGe ClAPeT
RéGUlATeUR ACTIF
Pour que la fermeture pour
sous-pression (UPSO) soit déclenchée,
la pression dans le tuyau aval doit
descendre en dessous du point de
consigne UPSO. Dans le cas d'une
rupture de ligne, de nombreux facteurs
peuvent empêcher la pression de
tuyau aval de diminuer au-dessous du
point de consigne UPSO. Ces facteurs
comprennent: la distance entre la
conduite et la rupture, diamètre du
tuyau, taille de la rupture et le nombre
de restrictions, telles que soupapes,
coudes, en aval du régulateur et / ou
du relais déclencheur. en raison de ces
facteurs, des protections additionnelles
doivent être installées pour stopper
l'écoulement dans la ligne endommagée.
Série CSB700
ReSSORT
SOUPAPe
PRISe
D'IMPUlSIOn
eXTeRne
leVIeR
Remarque
eVenT
7
