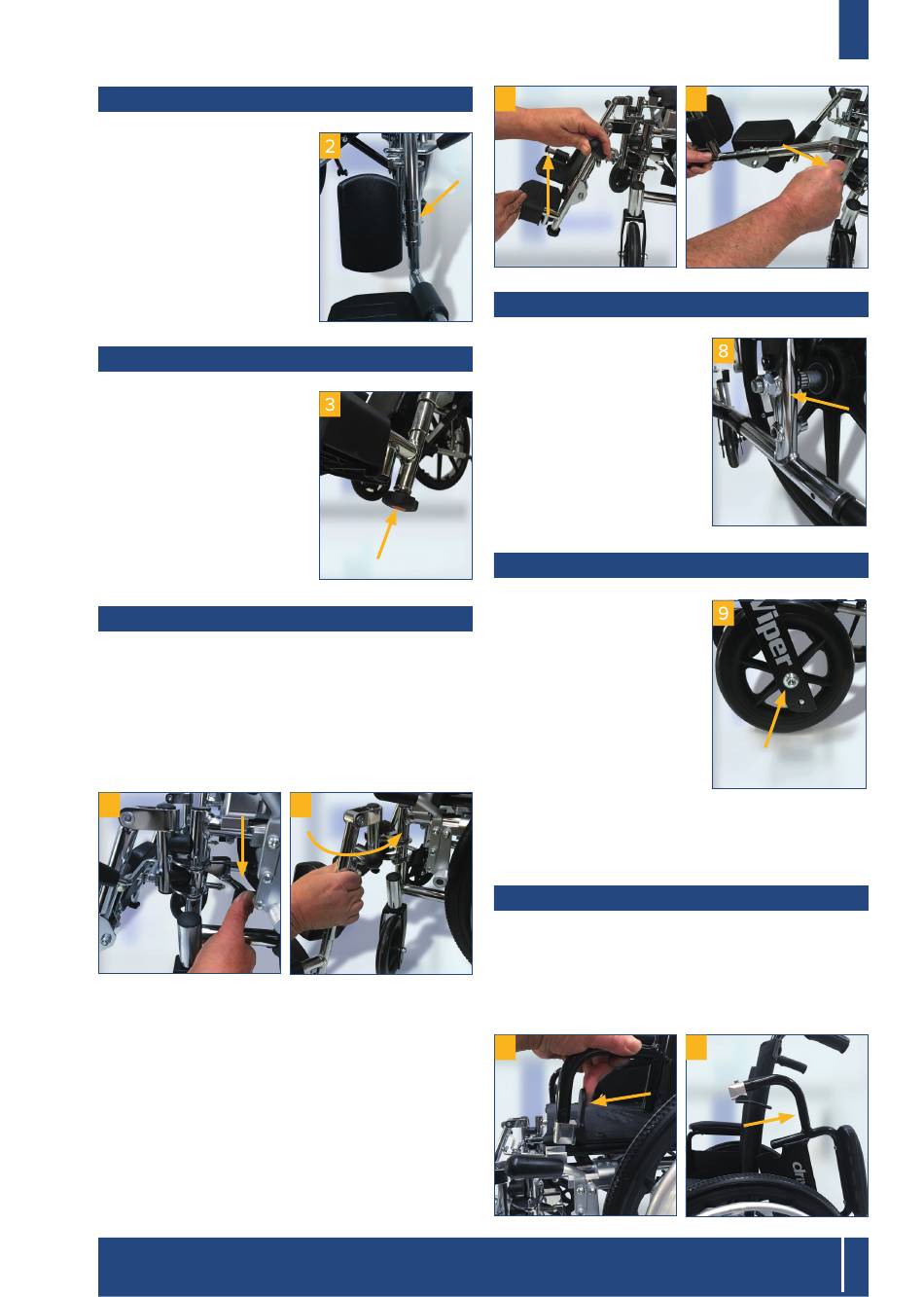

Fussplatten | Wadenpelotten

Nachdem Sie die Fußstüt-
zen eingesteckt haben,
schwenken Sie die Fußplat-
ten nach unten. Sie haben
die Möglichkeit, die Waden-
pelotten in drei Höhen nach
Ihren Wünschen anzupassen.
Sie können die Position der
Wadenpelotten werkzeuglos,
nach oben bzw. unten, verän-
dern (Bild 2).
Längeneinstellung der Füßstützen
Öffnen Sie die Sternschraube
an der Unterseite der Fußstüt-
ze (Bild 3) und stellen Sie die
Länge Ihren Wünschen ent-
sprechend durch Verschieben
nach oben oder unten ein.
Schraube wieder festziehen!
Einstellung der Beinstützen
Zum Abnehmen der Beinstützen klappen Sie zuerst die
Fußplatten nach oben. Drücken Sie den Verriegelungshe-
bel und schwenken Sie die Beinstütze zur Seite (Bild 4+5).
Ziehen Sie die Beinstützen nach oben heraus. Zum
Anbringen gehen Sie in umgekehrter Reihenfolge
vor. Achten Sie darauf, dass die Beinstützen richtig
verriegeln.
4
Beinstützen hochklappen
Zum Hochklappen der Beinstützen ziehen Sie die Bein-
stütze einfach nach oben in die gewünschte Position.
Die Beinstütze arretiert von selbst in der eingestellten
Position (Bild 6).
Beinstützen runterklappen
Um die Beinstütze wieder herunter zu klappen, ziehen
Sie den Hebel und schwenken die Beinstütze nach
unten (Bild 7).
Drive Medical GmbH & Co. KG | Stand: 21.04.2021 | Irrtum und Änderungen vorbehalten
5
6
Sitzhöhe einstellen (Radaufnahme hinten)
Die Sitzhöhe hinten lässt sich
in 2 Höhen einstellen. Entfer-
nen Sie die Verschraubung
der Radachse und ziehen Sie
diese heraus. Befestigen Sie
das Rad in der gewünschten
Höhe und ziehen Sie die Ver-
schraubung wieder an. Ver-
gewissern Sie sich, dass die
Radachse gut angezogen ist
(Bild 8)!
Sitzhöhe einstellen (Radaufnahme vorn)
Die Sitzhöhe vorn lässt sich in
Stufen einstellen und wird der
gewünschten Sitzflächen-Nei-
gung entsprechend einge-
stellt. Zum Verstellen öffnen
Sie die Radachsenschraube
und ziehen diese heraus.
Versetzen Sie das Rad nun in
die gewünschte Position und
stecken Sie die Radachsen-
schraube wieder ein und zie-
hen diese fest (Bild 9).
Vergewissern Sie sich, dass die Radachse gut ange-
zogen ist!

Armlehnen wegschwenken

Zum Wegschwenken der Armlehne nach hinten betäti-
gen Sie den Entriegelungshebel vorn an der Armlehne
und halten diesen (Bild 10), bei gleichzeitigem hochzie-
hen der Armlehne, gedrückt bis die Armlehne frei ist. Nun
kann sie nach hinten weggeschwenkt werden (Bild 11).
10
DE
7
11
