6.3.8. Pannello di segnalazione CLS
È possibile collegare diversi apparecchi CLS a un pan-
nello di segnalazione centrale tramite il bus RTG a tre
conduttori. Il pannello supporta due linee con un mas-
simo di 8 apparecchi ciascuna. Sul display in chiaro del
pannello di segnalazione si possono leggere informa-
zioni dettagliate su guasti alle lampade, avviare test cen-
tralizzati e bloccare tutti i sistemi.
Lunghezza linea:
max. 500 m, min. 0,5 mm²
L'indicazione della lunghezza della linea si riferisce
a quella totale massima, la quale comprende tutte
le fasi di linea compresi i punti.

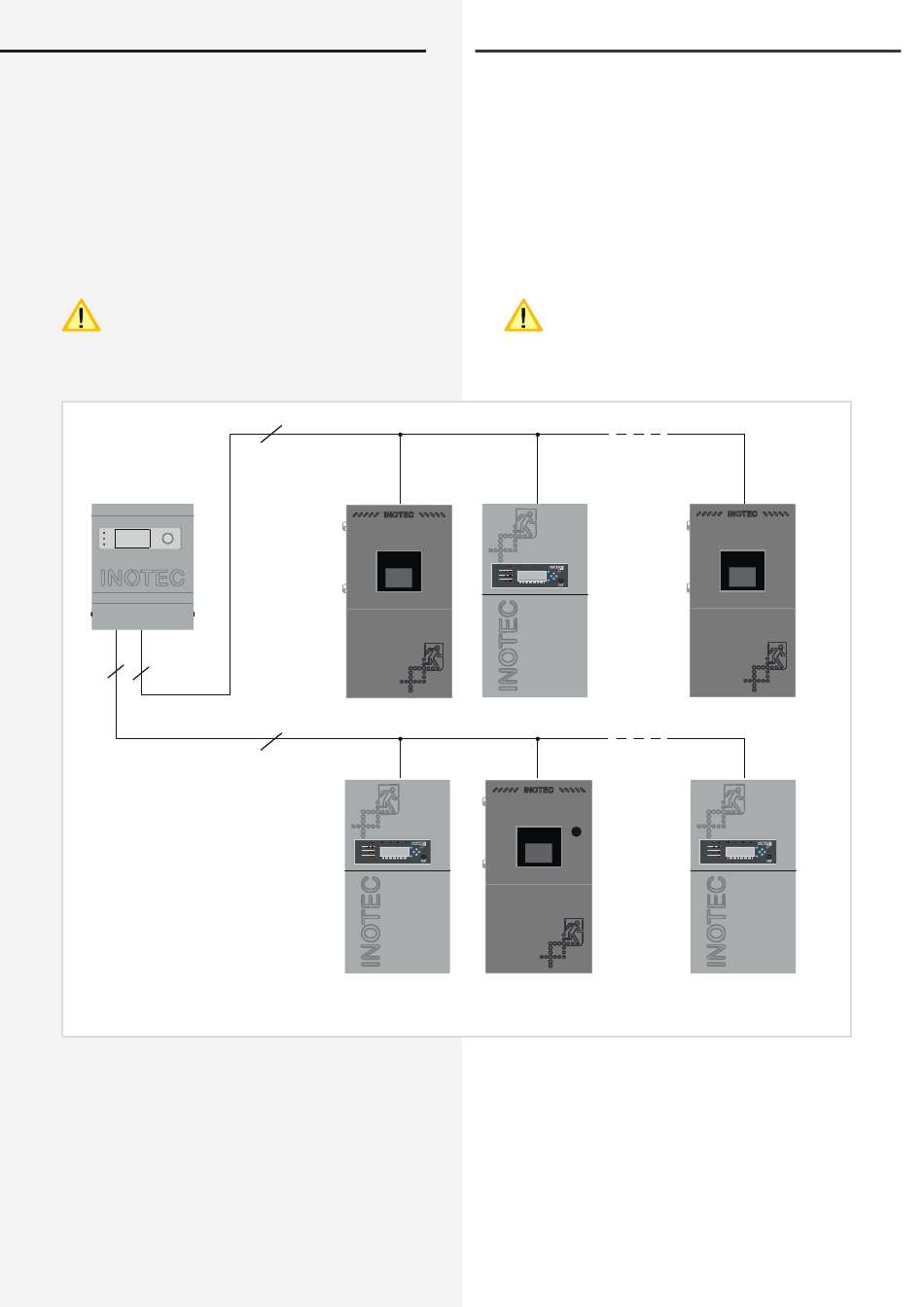

Pannello di segnalazione con apparecchi CLS!
Störung
Failure
Batt.-Betrieb
Bat.-Operation
Betrieb
Operation
3
3
max. 500m
min. 0,5mm²
RTG
max. 500m
min. 0,5mm²
CLS FUSION (1)
RTG
SK 1 Ein Störung Betrieb Batt.-Betrieb Störung Lade Störung
On Failure Operation Batt.-Operation Failure Charge Failure
SK 2 Ein Störung
On Failure
SK 3
Ein Störung
On Failure
SK 4 Ein Störung
Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
On
CLS 24 (1)
CLS FUSION
Instructions de montage et d'utilisation
6.3.8. Tableau de signalisation CLS
Plusieurs appareils CLS peuvent être reliés via le BUS
RTG à 3 fils à un tableau de signalisation centralisé. Ce
tableau supporte deux faisceaux de 8 appareils max.
chacun. Via le tableau de signalisation, il est possible de
consulter des informations détaillées relatives au statut
(défaut du luminaire inclus) en texte clair, de lancer des
tests et de bloquer tous les systèmes.
Longueur de câble :
max. 500m, min. 0,5mm²
Quant à la longueur de câble indiquée, il s'agit de
la longueur totale maximale. Celle-ci englobe
tous les faisceaux de lignes, piqués inclus.
Tableau de signalisation avec appareils CLS !
SK 1 Störung Betrieb Störung
Ein Operation Batt.-Operation Batt.-Betrieb Failure Lade Störung Charge Failure
On Failure
SK 2 Ein Störung
On Failure
SK 3 Ein Störung
On Failure
SK 4 Ein Störung
On Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
CLS 24 (2)
CLS FUSION (2)
CLS FUSION (8)
SK 1 Ein Störung Betrieb Batt.-Betrieb Störung Lade Störung
On Failure Operation Batt.-Operation Failure Charge Failure
SK 2 Ein Störung
On Failure
SK 3
Ein Störung
On Failure
SK 4 Ein Störung
Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
On
CLS 24 (8)
