INSTRUÇÕES DE INSTALAÇÃO
Ligação do sensor de chuva/umidade
O SmartZone™ EZ vem equipado para operar um sensor com fios de ligação normalmente
fechados. A saída deste sensor no SmartZone™ EZ é a primeira conexão no cartão de
interconexão (veja a Figura 2). Para instalar o sensor, retire o fio de derivação (instalado pela
fábrica) do conector de sensor na chapa de bornes e coloque os fios do sensor. Consulte as
instruções do fabricante do sensor para detalhes específicos de instalação.
Caso o sensor tenha interrompido a rega, o segmento indicador do sensor aparecerá no visor
LCD . Este símbolo desaparecerá assim que o sensor seque ou quando for acionado algum
modo manual do programador (veja a página 112). O programador SmartZone™ EZ voltará a
funcionar com base no programa selecionado.

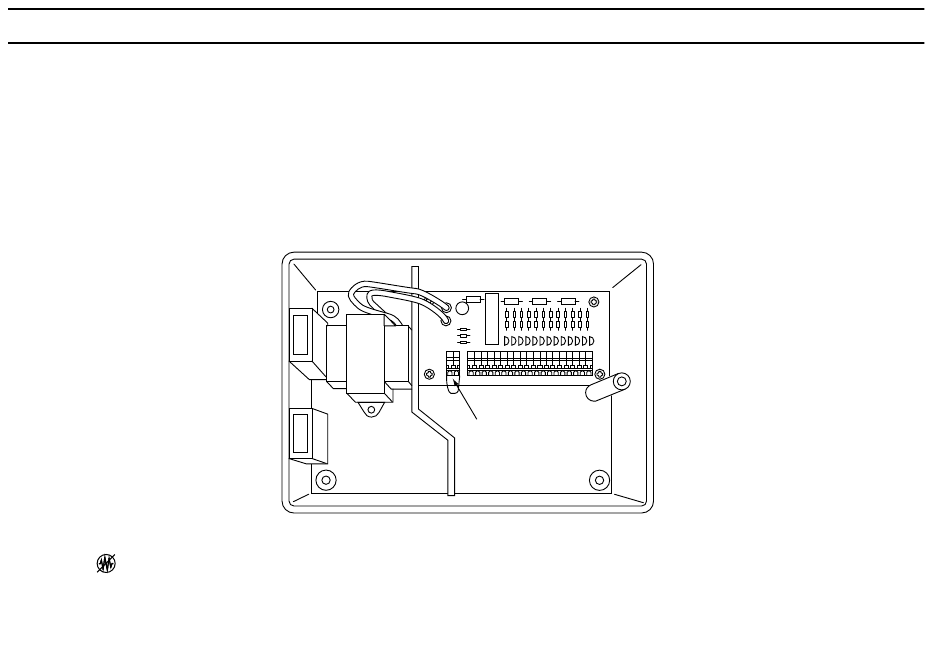

FIGURA 2
Porto do sensor
36
