3.3
Détecteur et bague décorative
REMARQUE !
L'emballage des détecteurs avec capteur C consiste en un film plastifié PE-ALU indéchirable
qui doit être ouvert avec précaution.
Ne retirez pas le film protecteur tant que le détecteur n'est pas prêt à être installé.
Insertion des bagues de couleur
REMARQUE !
N'intervertissez pas les plaques avant du détecteur.
Le capteur de contamination est calibré individuellement pour chaque détecteur et ses
plaques avant.
Si les plaques avant sont interverties, les valeurs de contamination risquent d'être faussées.
Bosch Sicherheitssysteme GmbH

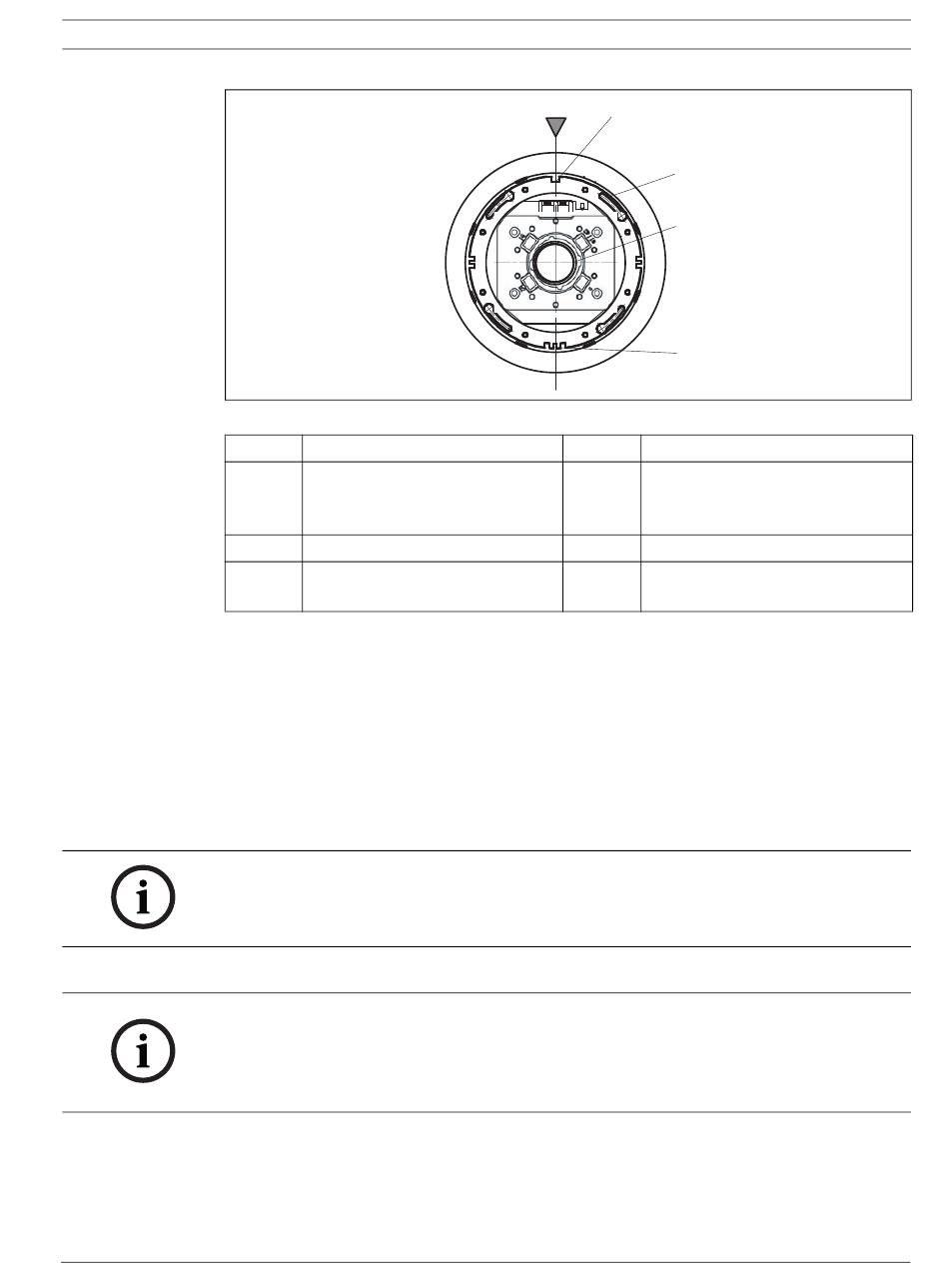

Fixation du socle au boîtier arrière pour montage au plafond
1
Alignement avec les marques du
boîtier arrière pour montage au
plafond
2
Rainure-guide simple
3
Fente oblongue pour fixation du
socle
Placez le socle dans le boîtier arrière pour montage au plafond de manière à ce que le
repère de ce dernier (voir Figure 3.9 (1)) coïncide avec la rainure-guide simple du socle
(2).
Tournez le socle jusqu'à ce que les vis de fixation se trouvent approximativement au
centre des fentes oblongues (3).
Ajustez les socles dans cette position jusqu'à ce qu'ils soient alignés.
Serrez les quatre vis.
Notice technique
1
2
3
4
5
Position
Description
4
Ressort
5
Rainure-guide triple
