Écrou
Collier de
butée
Baque
Corp
Fig5
3 Entretien

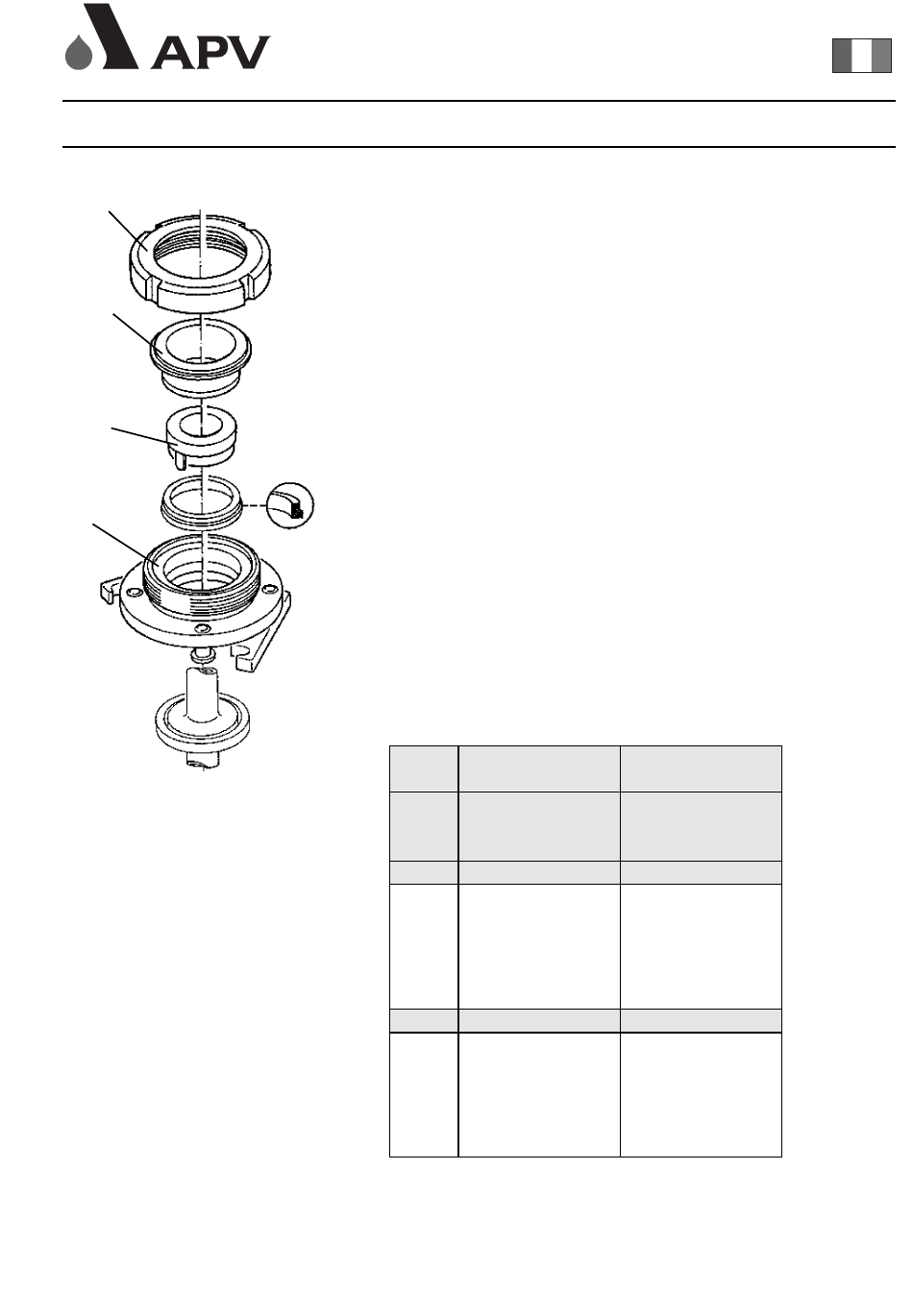

Fig. 5 3.3 Outils nécessaires pour assembler les joints du clapet
Les pièces nécessaires apparaissent dans la figure 5.

3.3.1 Mise en place des joints de clapet

1.
Insérez le clapet de la vanne dans le corps de l'outil, de manière
à ce que la gorge du clapet puisse être dans le corps de l'outil.
2.
Amenez les deux blocages suspendus sur les deux boulons
(fixation de l'arbre). Fixez le corps grâce aux deux attaches
réservées à cet effet.
3.
Graissez légèrement le joint du siège. Utilisez une graisse "type
alimentaire". Enfoncez le joint sur la bague avec l'orifice
d'écoulement jusqu'au point d'arrêt.
4.
Insérez la bague avec le joint du siège dans le corps et poussez
vers le bas jusqu'à ce qu'elle s'arrête.
5.
Insérez le collier de butée dans le corps. Vissez l'écrou et serrez-
le à l'aide d'une clé à crochets jusqu'à ce qu'il s'arrête.
6.
Déserrez l'écrou, Poussez la bague et le collier de pression en
dehors du corps.
7.
Sortez le corps, ouvrez les blocages suspendus et faites sortir le
clapet. Vérifiez si le joint de siège est à sa place.
Voir outillage pour assemblage de joint de siège pour SW4.
DIN
NW25
NW40
NW50
NW65
NW80
NW100
ISO
Ø25
Ø38
Ø51
Ø63.5
Ø76
Ø101.6
L, T
KLL, KTL, KLT, KTT
SW 41, 42
SWE 41, 42, 43, 44
SWT 41, 42
Ref. - No
51 - 13 - 287/17
51 - 13 - 387/17
51 - 13 - 437/17
51 - 13 - 487/17
51 - 13 - 537/17
51 - 13 - 637/17
Ref. - No
51 - 13 - 287/17
51 - 13 - 387/17
51 - 13 - 437/17
51 - 13 - 506/17
51 - 13 - 562/17
51 - 13 - 637/17
LL, TL
SW 43, 44
Ref. - No
51 - 13 - 281/17
51 - 13 - 381/17
51 - 13 - 431/17
51 - 13 - 487/17
51 - 13 - 537/17
51 - 13 - 637/17
Ref. - No
51 - 13 - 306/17
51 - 13 - 406/17
51 - 13 - 456/17
51 - 13 - 506/17
51 - 13 - 562/17
51 - 13 - 637/17
53
