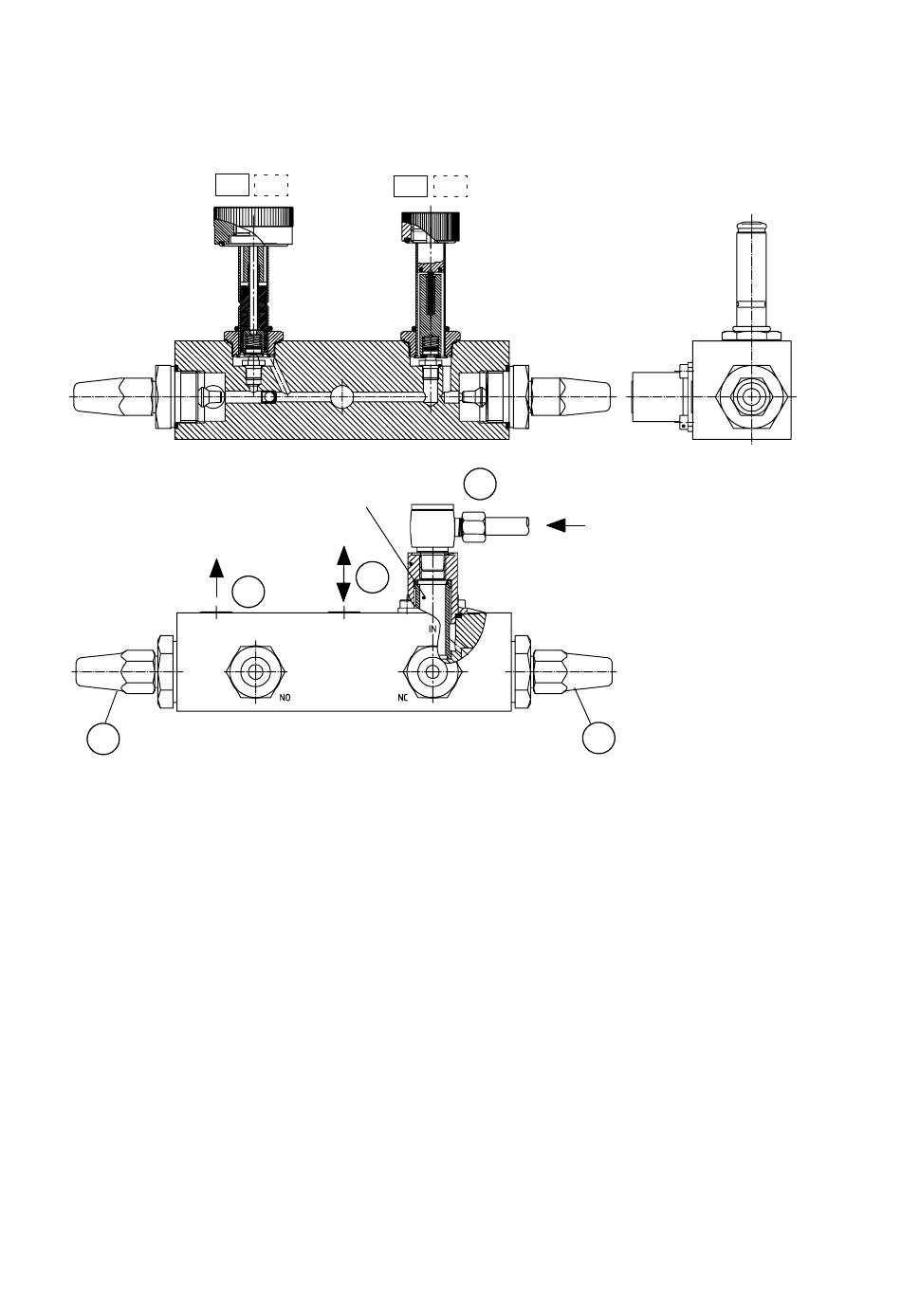

Fig. 1
72
Fonctionnement
1. A puissance constante, les deux électro-
vannes sont fermées. Ainsi rep. 70 est
hors tension, tandis que rep. 71 est ali-
mentée.
2. Pour la régulation vers une plus grande
puissance, la bobine rep. 70 est mise
sous tension de sorte que maintenant, les
deux sont alimentées. Par ce fait, rep. 70
s'ouvre et établie une pression d'huile sur
le cylindre de puissance. Rep. 71 reste
fermée.
84
71
74
NO
Filter
C
A
70
73
NC
B
3. Pour la régulation vers une puissance ré-
duite, l'alimentation des deux bobines est
coupée. Ainsi, rep. 70 se ferme et coupe
la pression sur le cylindre de puissance.
Rep. 71 s'ouvre et permet à l'huile de s'é-
couler du cylindre de puissance, par la
force du ressort rep. 191.
4. A l'arrêt du compresseur, le courant est
coupé aux bobines des deux électro-
vannes. Ainsi, le piston à puissance est
amené en position 0% comme décrit sous
point 3, et le compresseur est à vide pour
le prochain démarrage.
72
0178-250-FR
