4.2 Codeur
4.2.1 Longueur de câble codeur acceptable
La longueur de câble acceptable dépend du codeur
sélectionné. Le câble le plus long peut être obtenu à l'aide
de codeurs TTL bipolaires.
Les codeurs HTL unipolaires ne permettent d'atteindre
qu'une longueur plus courte. Dans ce cas, la tension
d'alimentation du codeur joue un rôle décisif.
La longueur de câble maximale de codeurs HTL utilisés
comme codeurs unipolaires (dans ce cas, un seul signal est
évalué) est de 100 m.
La longueur de câble maximale de codeurs TTL utilisés
comme codeurs bipolaires (dans ce cas, deux signaux A/nA
ou B/nB) est de 150 m.
La section minimale du conducteur d'alimentation est de
0,75 mm
2
.
AVIS!
Acheminement des câbles de capteur
Tous les câbles de détecteur de proximité/de codeur
doivent être blindés lorsqu'ils sont posés. Le blindage
doit être raccordé au châssis aux deux extrémités.
Toujours raccorder le châssis du codeur rotatif au châssis
du variateur de fréquence.
ATTENTION
Les connexions de capteur ne doivent pas être
branchées ou débranchées en cours de fonctionnement.
Cela pourrait endommager les composants électriques
du codeur. Toujours mettre hors tension les codeurs
connectés et l'option de sécurité avant de brancher ou
de débrancher les connexions de codeur. Les lignes
torsadées par paires pour la transmission de signal selon
la norme RS-485 doivent être utilisées pour les signaux
de données ou les voies A et B. La section de câble doit,
dans chaque cas, être choisie en fonction de la consom-
mation de courant du codeur et de la longueur de câble
requise pour l'installation.
Les diagnostics sont réalisés sur les signaux d'entrée
codeur. Si les tests de diagnostic du codeur échouent, une
erreur 99 (défaut d'état de sécurité) apparaît.
MG34W304
Manuel d'utilisation

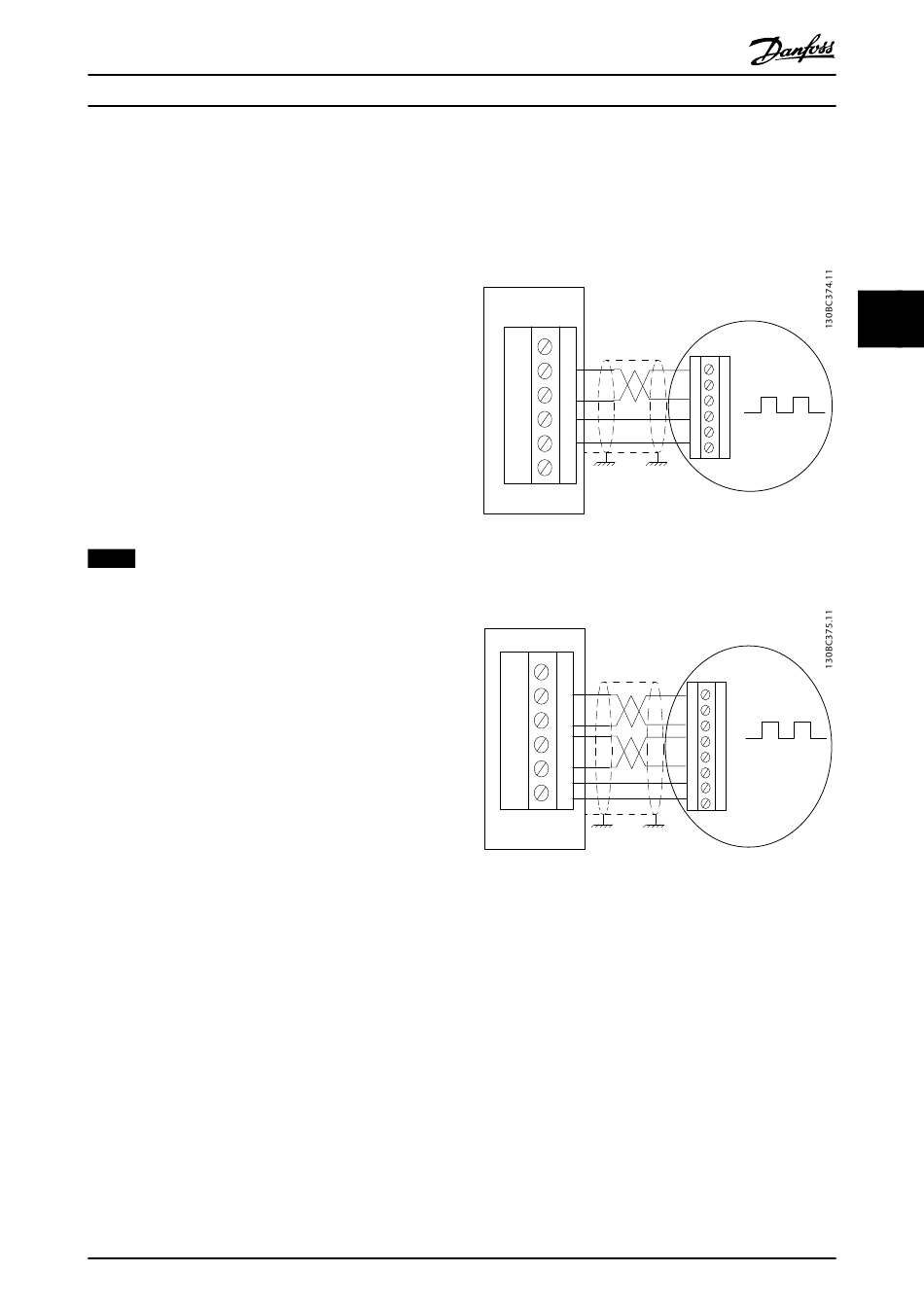

4.2.2 Exemples de câblage de codeur
L'Illustration 4.7 et l'Illustration 4.8 montrent des exemples
de connexion d'alimentation de codeur et des signaux de
codeur.
FC302
MCB151
A
B
24V
GND
Illustration 4.7 Y31/ Connexion de l'alimentation et des
signaux de codeur au codeur HTL (MCB 151)
FC302
MCB150
A
nA
B
nB
24V
GND
Illustration 4.8 Y30/ Connexion de l'alimentation et des
signaux de codeur différentiels au codeur TTL (MCB 150)
L'Illustration 4.8 montre un codeur TTL avec une alimen-
tation 24 V et une sortie TTL. Si un codeur pour
alimentation 5 V doit être raccordé, utiliser une alimen-
tation externe 5 V.
