Fonctions et vue d'ensemble...
Un changement de signal pendant un diagramme
d'impulsions d'essai dure généralement 1 ms.
Pendant un temps de signal stable, de courtes impulsions
susceptibles de mener à l'activation incorrecte des
3
3
fonctions de sécurité peuvent être filtrées.
AVIS!
Le temps de signal stable rallonge le temps de réponse
de l'option de sécurité. L'option de sécurité active la
fonction de sécurité uniquement après l'expiration du
temps de réponse.
Si le signal envoyé à l'entrée de l'option de sécurité n'est
pas stable, l'option répond avec un défaut.
Définition d'un signal stable
Après un changement des signaux des entrées digitales,
l'option déclenche un temps de surveillance interne.
Utiliser le par. 42-23 Stable Signal Time pour sélectionner
un temps de signal stable approprié. Un niveau de signal
constant est en état haut ou bas pendant une durée au
moins égale au par. 42-23 Stable Signal Time.
Input Signal
DI1/DI2
Stable signal time
Safety function
Active
Inactive

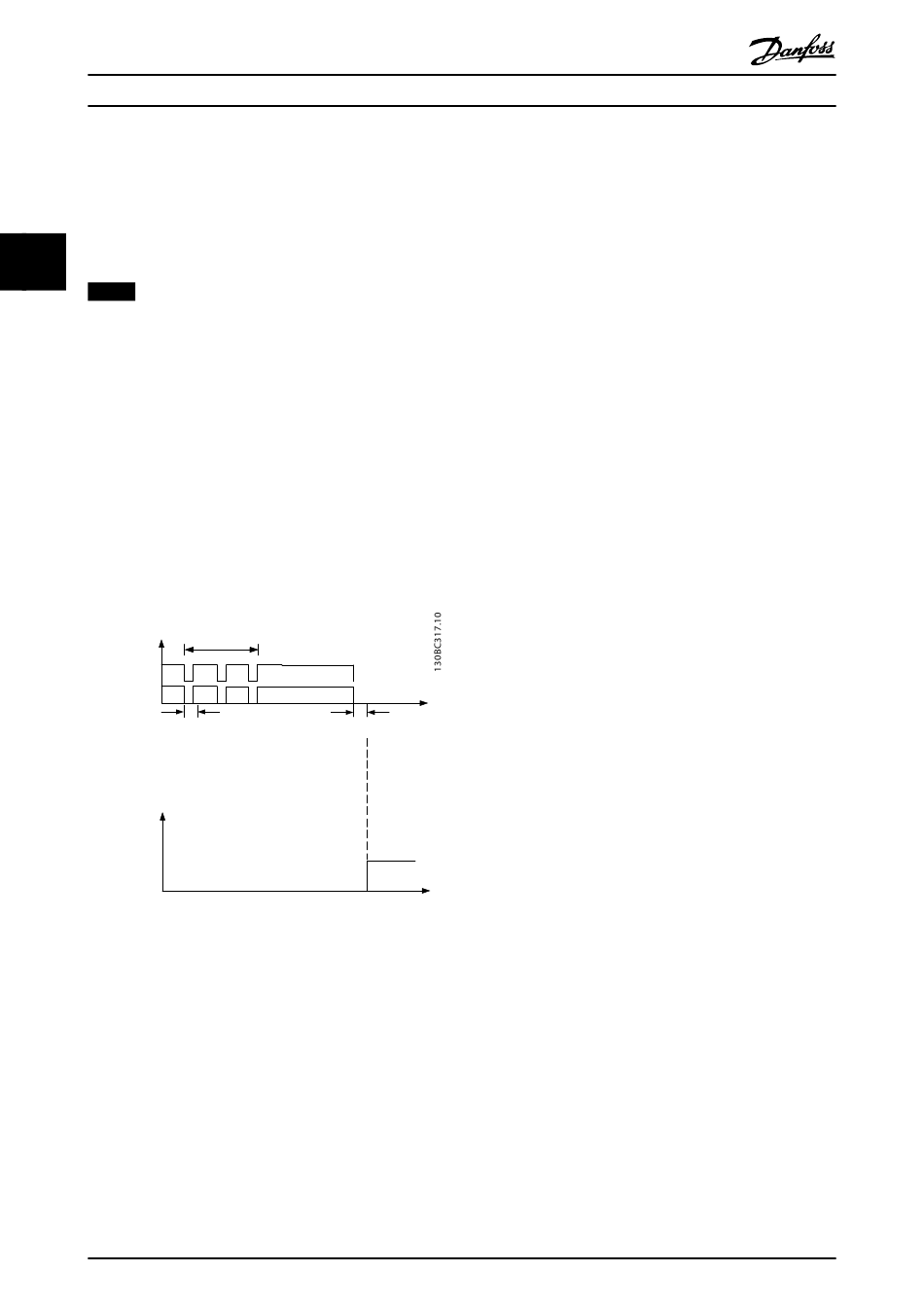

Illustration 3.15 Filtre permettant de supprimer les
changements de signal temporaires
26
Manuel d'utilisation
Test pulse pattern
Stable signal time
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
3.6.8 Détection d'erreur de temps de
vitesse nulle
La temporisation de vitesse nulle surveille si le variateur de
fréquence fonctionne en dessous de 120 tr/min pendant la
vitesse limite de sécurité.
Le par. 42-18 Zero Speed Timer indique le temps restant
avant la réponse de la surveillance. L'option de sécurité
affiche Alarm Ext Fail Prec Thresh Timer Elapsed une fois le
temps de surveillance expiré.
Définir le temps de surveillance pendant la mise en service
du système en fonction de l'application.
3.6.9 Test annuel
Conformément aux normes EN ISO 13849-1, EN CEI 62061
et EN CEI 61508, l'option de sécurité doit tester réguliè-
rement ses circuits de sécurité pour s'assurer de leur
fonctionnement correct. Ce test doit être réalisé au moins
une fois par an. Après la connexion de l'alimentation,
l'option de sécurité vérifie que ses circuits désactivent le
couple à chaque fois que la fonction Absence sûre du
couple est sélectionnée. L'option de sécurité surveille la
régularité des tests de ses circuits de sécurité au moyen
d'un module de temps.
Au bout d'un an d'exploitation, le variateur de fréquence
affiche un message indiquant qu'un test annuel doit être
effectué. Le variateur de fréquence doit suivre un cycle de
puissance en débranchant et rebranchant la tension
d'alimentation. Activer les entrées utilisées sur l'option de
sécurité et vérifier qu'elles fonctionnent correctement.
3.6.10 Réglage des paramètres de sécurité
Le réglage d'usine des deux entrées digitales est Absence
sûre du couple, ce qui signifie que la sortie de sécurité S37
est basse.
À la première mise sous tension, l'option indique l'état
vierge initial.
Propriétés des paramètres de sécurité
•
Ils sont différents pour chaque canal de
surveillance.
•
Pendant le démarrage, une somme de contrôle
(contrôle de redondance cyclique, CRC) de tous
les paramètres de sécurité est réalisée et vérifiée.
Les paramètres sont enregistrés dans la mémoire
non volatile de l'option.
