Fonctions et vue d'ensemble...
3.5.4 Arrêt de sécurité 1 - SS1
La fonction de sécurité Arrêt de sécurité 1 surveille la
décélération jusqu'à la vitesse nulle de façon contrôlée et
active l'Absence sûre du couple une fois l'arrêt détecté.
3
3
L'Arrêt de sécurité 1 peut être configuré soit comme
temporisation SS1 soit comme rampe SS1.
Caractéristiques de la fonction de sécurité
•
La fonction de sécurité Arrêt de sécurité 1
correspond à un arrêt de catégorie 1 (freinage
contrôlé) selon la norme EN CEI 60204-1.
•
Surveillance de la décélération après laquelle
l'alimentation du moteur est interrompue en
toute sécurité
•
Le moteur passe en mode sans couple, ce qui
élimine tous les mouvements dangereux.
3.5.4.1 Temporisation SS1
Sélectionner Temporisation SS1 pour activer la fonction
Arrêt de sécurité 1 après l'expiration d'un délai de sécurité
paramétré.
L'Absence sûre du couple est activée immédiatement à
l'expiration de la temporisation d'arrêt configurée,
indépendamment de la vitesse. Voir la section
chapitre 6.1 Configuration pour le réglage des paramètres.
Sélection des réglages SS1
1.
Accéder au par. 42-41 Ramp Profile.
2.
Sélectionner
2a
2b
Lorsque Temporisation SS1 est utilisée, le variateur de
fréquence essaie de suivre la rampe sélectionnée. Au bout
du délai de temporisation spécifié, l'Absence sûre du
couple est activée et le moteur passe en mode sans
couple.
ATTENTION
Lorsque Temporisation SS1 est utilisée, le moteur peut
continuer à tourner après l'activation de l'Absence sûre
du couple. L'analyse des risques pour la machine doit
indiquer si ce comportement peut être toléré. Un
interverrouillage peut s'avérer nécessaire.
La valeur par défaut du par. 42-40 Type est [0] Delay. Si
cette valeur est sélectionnée, la fonction Arrêt de sécurité
1 active une rampe de freinage définie à partir du retard
indiqué au par. 42-42 Delay Time. Cela signifie que la
rampe de freinage est linéaire. Saisir la valeur du par.
42-43 Delta T (% de la temporisation), qui est la tolérance
acceptable après l'expiration du délai de temporisation
SS1.
18
Manuel d'utilisation
[0] Linéaire, si la rampe doit suivre une
courbe linéaire ;
[2] Tps rampe S, si la rampe doit suivre
une rampe S.
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
AVIS!
La fonction Temporisation SS1 ne surveille pas l'arrêt du
variateur de fréquence !
Le délai de sécurité correspondant (Delta T) laisse au
variateur de fréquence le temps de s'arrêter avant l'acti-
vation de l'Absence sûre du couple, ce qui garantit que
le système est aussi arrêté à l'activation de l'Absence
sûre de couple (STO). Si une panne se produit, le
variateur de fréquence ne s'arrête pas. Après le délai de
temporisation, il tourne en roue en libre peu importe la
vitesse du variateur de fréquence.
A
1
3
A
Fréquence réelle
1
Activation de la temporisation SS1
2
Activation de l'Absence sûre du couple
3
42-42 Delay Time
4
42-43 Delta T

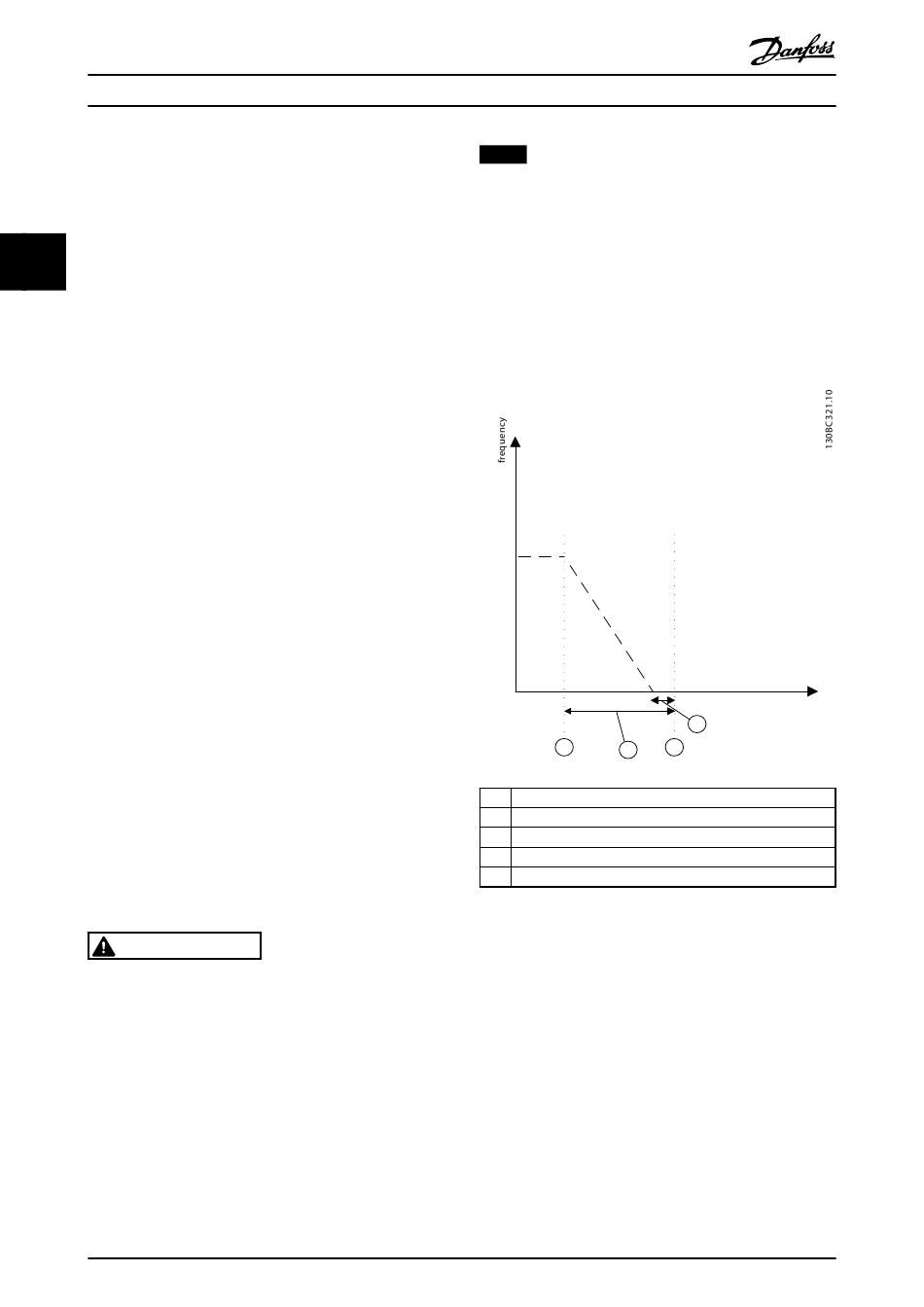

Illustration 3.7 Temporisation SS1
Lorsque la fonction Arrêt de sécurité 1 est active, le
variateur de fréquence amène le moteur jusqu'à une
vitesse nulle. La fonction Absence sûre du couple est
déclenchée après un délai de sécurité spécifié. Cette
fonction de sécurité correspond à un arrêt contrôlé du
variateur de fréquence selon la catégorie d'arrêt 1 de la
norme EN CEI 60204-1.
time
4
2
MG34W304
