Index des avertissements et des mises en garde de ce manuel
!Attention Serrez les vis avec le couple de serrage spécifié dans le tableau fourni.
!Attention Assurez-vous que la tension d'entrée correspond aux spécifications du
!Attention Assurez-vous de ne pas alimenter un variateur triphasé avec une alimentation
!Attention Ne connectez pas un bloc d'alimentation c.a. aux bornes de sortie. Dans le
!Attention Veillez à utiliser une résistance de freinage / unité de freinage régénératif du
xii
Câblage – Mises en garde sur les bonnes pratiques électriques
Vérifiez que les vis ne sont pas lâches. Dans le cas contraire, il existe un
risque d'incendie. ......................................................................................... 38
variateur.
• Monophasée de 200 V à 240 V, 50 / 60 Hz (jusqu'à 2,2 kW) pour le modèle « AB »
• Triphasée de 200 V à 240 V, 50 / 60 Hz (jusqu'à 15 kW) pour le modèle « A2 »
• Triphasée de 380 V à 480 V, 50 / 60 Hz (jusqu'à 15 kW) pour
le modèle « A4 » ...............................................................................................41
monophasée. Dans le cas contraire, il existe un risque de dommage au
niveau du variateur et un risque d'incendie. ................................................. 41
cas contraire, il existe un risque de dommage au niveau du variateur et un
risque de blessures et / ou d'incendie. ........................................................ 42
type prescrit. Si une résistance de freinage est utilisée, installez un relais
thermique qui surveille sa température. Le non-respect de cette consigne
peut entraîner des brûlures dues à la chaleur dégagée par la résistance de
freinage / l'unité de freinage régénératif.
Définissez une séquence permettant la coupure de l'alimentation du variateur
lorsqu'une surchauffe inhabituelle est détectée au niveau de la résistance de
freinage / l'unité de freinage régénératif.
Transport et installation
• Ne faites pas tomber le produit ou ne lui faites pas subir d'impact
important. Le non-respect de cette consigne peut entraîner des
dommages ou un dysfonctionnement.
• Pour soulever le produit, ne le tenez pas par le capot du bornier mais par
les ailettes.
• Ne connectez aucune charge autre qu'un moteur inductif triphasé aux
bornes de sortie U, V et W.

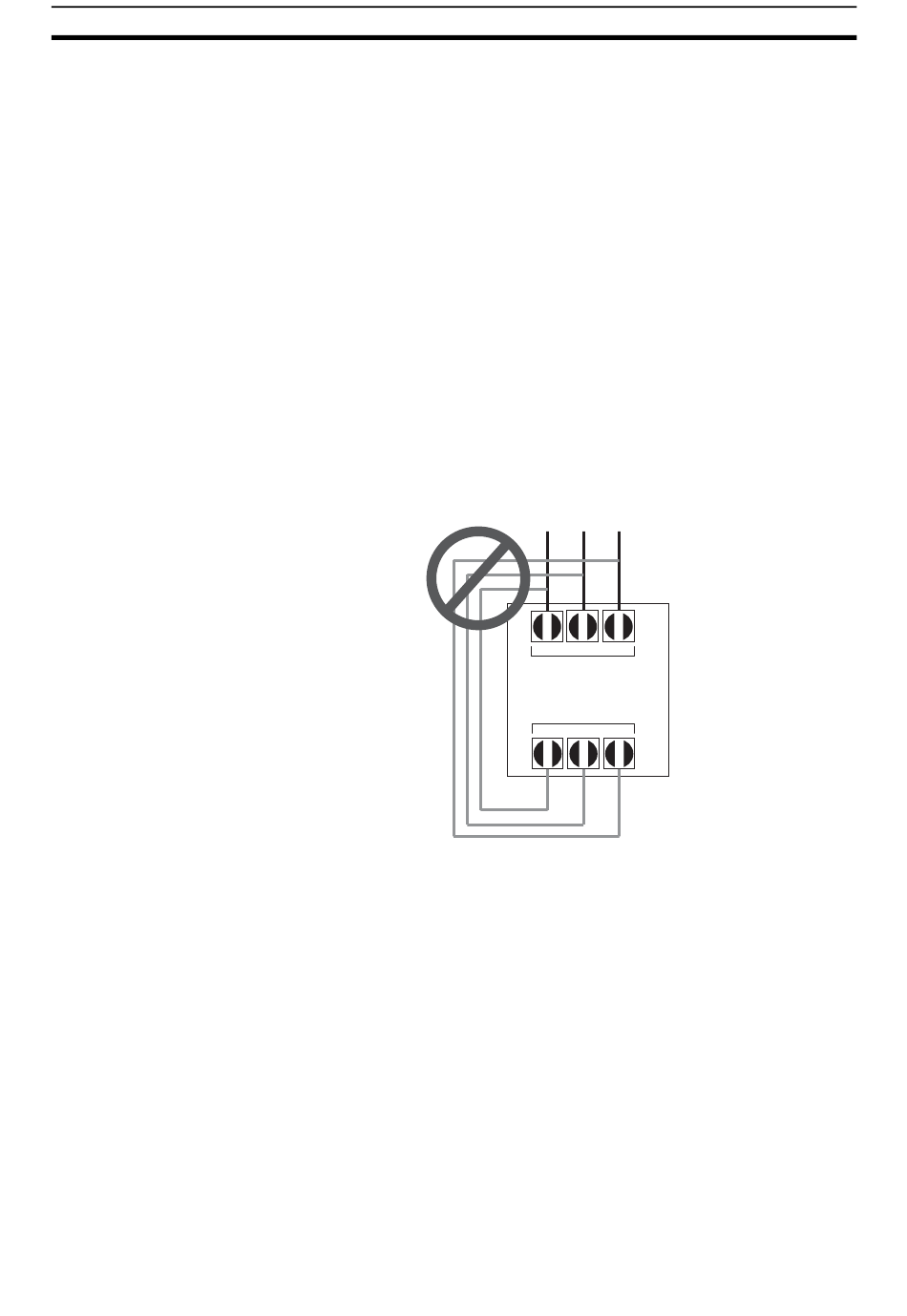

Variateur MX2
Entrée d'alimentation
Sortie vers le moteur
