Version 1.0
Published October 2016
Copyright©2016 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicité

Table des Matières
loading

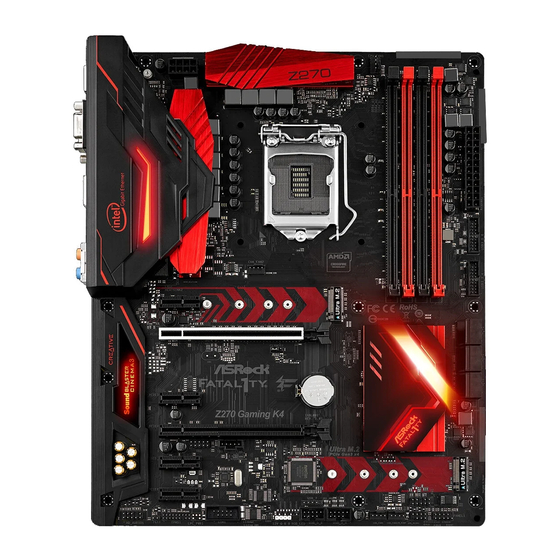

Manuels Connexes pour ASROCK Fatal1ty Z270 Gaming K6 Serie

Sommaire des Matières pour ASROCK Fatal1ty Z270 Gaming K6 Serie

  • Page 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Page 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...
  • Page 3 Fatal1ty Story Who knew that at age 19, I would be a World Champion PC gamer. When I was 13, I actually played competitive billiards in professional tournaments and won four or five games off guys who played at the highest level. I actually thought of making a career of it, but at that young age situations change rapidly.
  • Page 4 LIVIN’ LARGE Since my first big tournament wins, I have been a “Professional Cyberathlete”, traveling the world and livin’ large with lots of International media coverage on outlets such as MTV, ESPN and a 60 Minutes segment on CBS to name only a few. It's unreal - it's crazy. I’m living a dream by playing video games for a living.
  • Page 5 Fatal1ty Z270 Gaming K6 Series Motherboard Layout RoHS CPU_FAN1 ATX12V1 CPU_OPT/W_PUMP Power Reset M2_3 HDMI1 USB 3.1 Top: T: USB31_TA_1 B: USB31_TC_1 RJ-45 USB 3.0 Top: T: USB3 RJ-45 B: USB4 FATAL CHA_FAN2 CHA_FAN1 PCIE1 PCIE2 CMOS Battery Z270 Gaming K6 Intel Z270 PCIE3...
  • Page 6 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) CPU Fan / Waterpump Fan Connector (CPU_OPT/W_PUMP) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) Power Switch (PWRBTN1) Reset Switch (RSTBTN1) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_7_8) Chassis Fan Connector (CHA_FAN2)
  • Page 7 Fatal1ty Z270 Gaming K6 Series I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port (PS2_KB1) Optical SPDIF Out Port D-Sub Port (VGA1) USB 3.0 Ports (USB3_34)*** LAN RJ-45 Port (Intel® I211AT)* USB 3.1 Type-A Port (USB31_TA_1) LAN RJ-45 Port (Intel® I219V)* USB 3.1 Type-C Port (USB31_TC_1) Central / Bass (Orange) HDMI Port (HDMI1)
  • Page 8 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...

  • Page 9: Package Contents

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Page 10 * 3866+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory). * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) ** 7 Gen Intel® CPU supports DDR4 up to 2400; 6 Gen Intel®...
  • Page 11 • 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • 120dB SNR DAC with Differential Amplifier - TI® NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets) • Pure Power-In...
  • Page 12 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Supports Wake-On-LAN • Supports Lightning/ESD Protection (ASRock Full Spike Protection) • Supports Dual LAN with Teaming* * Teaming is not supported on Win 10.
  • Page 13 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)** ** Supports Intel® Optane Technology ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit Connector • 1 x COM Port Header • 1 x TPM Header • 1 x Power LED and Speaker Header...

  • Page 14: Hardware Monitor

    • 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Intel® Z270) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Dr. Debug with LED • 1 x Power Switch with LED...
  • Page 15 * To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please refer to page 195 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock’s website for details: http://www.asrock.com Certifica- • FCC, CE, WHQL, RCM, BSMI...
  • Page 16 Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Page 17 Fatal1ty Z270 Gaming K6 Series 2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Page 19 Fatal1ty Z270 Gaming K6 Series Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Page 20 2.2 Installing the CPU Fan and Heatsink...
  • Page 21 Fatal1ty Z270 Gaming K6 Series 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Page 23 Fatal1ty Z270 Gaming K6 Series 2.4 Expansion Slots (PCI Express Slots) There are 6 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Page 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Page 25 Fatal1ty Z270 Gaming K6 Series 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+...
  • Page 26 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 17) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These eight SATA3 (SATA3_4_5: connectors support SATA see p.1, No.
  • Page 27 Fatal1ty Z270 Gaming K6 Series USB 3.0 Header Besides four USB 3.0 ports Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_5_6) on the I/O panel, there IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (see p.1, No. 11) are two headers on this IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_7_8) motherboard.
  • Page 28 Chassis Optional/Water This motherboard FAN_VOLTAGE Pump Fan Connector provides two 4-Pin water FAN_SPEED (4-pin CHA_FAN3/W_ FAN_SPEED_CONTROL cooling chassis fan PUMP) connectors. If you plan to (see p.1, No. 18) connect a 3-Pin chassis water cooler fan, please connect it to Pin 1-3. CPU Fan Connectors This motherboard pro- FAN_SPEED_CONTROL...
  • Page 29 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC Please connect a Thunderbolt™ Connectors add-in card (AIC) to the (5-pin TB1) Thunderbolt AIC connector via (see p.1, No. 25) the GPIO cable. DUMMY (10-pin TB2) *Please install the Thunderbolt™ I2C_DATA (see p.1, No. 24) AIC card to PCIE6 (default I2C_CLOCK slot).
  • Page 30 2.7 Smart Switches The motherboard has three smart switches: Power Switch, Reset Switch and XMP Switch, allowing users to quickly turn on/off the system, reset the system or load XMP profiles. Power Switch Power Switch allows users (PWRBTN) to quickly turn on/off the Power (see p.1, No.
  • Page 31 Fatal1ty Z270 Gaming K6 Series 2.8 Dr. Debug Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes. Code Description Please check if the CPU is installed correctly and then clear CMOS.
  • Page 32 Problem related to USB devices. Please try removing all USB devices. Problem related to memory. Please re-install the CPU and memory then clear CMOS. If the problem still exists, please install only one memory module or try using other memory modules.
  • Page 33 Fatal1ty Z270 Gaming K6 Series 2.9 M.2 WiFi/BT Module Installation Guide The M.2 Socket (Key E) supports type 2230 WiFi/BT module. Installing the WiFi/BT module Step 1 Prepare a type 2230 WiFi/BT module and the screw. Step 2 Find the nut location to be used. Module Type: Type2230 PCB Length: 3cm Step 3...
  • Page 34 Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Page 35 Fatal1ty Z270 Gaming K6 Series 2.10 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1 and M2_2) supports SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Page 36 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
  • Page 37 Fatal1ty Z270 Gaming K6 Series Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw NUT2 NUT1 as this might damage the module. M.2_SSD (NGFF) Module Support List Vendor Size Interface Length ADATA...
  • Page 38 Vendor Size Interface Length V-Color 240GB SATA3 2280 VLM100-240G-2280B-RD V-Color 240GB SATA3 2280 VSM100-240G-2280 For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...

  • Page 39: Lieferumfang

    Fatal1ty Z270 Gaming K6 Series 1 Einleitung Vielen Dank, dass Sie sich für die Fatal1ty Z270 Gaming K6-Serie von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Page 40: Technische Daten

    Prozessoren der 7. und 6. Generation (Sockeö 1151) • Digi Power design • 10-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) ® • Intel Z270 Chipsatz • Dualkanal-DDR4-Speichertechnologie Speicher • 4 x DDR4-DIMM-Steckplätze...
  • Page 41 DVI-D- und HDMI-Ports • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek Audio ALC1220-Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Nichicon-Audiokappen der Fine Gold-Serie • 120-dB-SRV-DAC mit Differentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm) • Reiner Stromeingang...
  • Page 42 Entladung (ASRock Full Spike Protection)) * Ultra-USB-Stromversorgung wird an USB3_34-Ports unterstützt. * ACPI-Weckfunktion wird an USB3_34-Ports nicht unterstützt. • 1 x Fatal1ty-Mausport (USB 3.0) (Intel® Z270) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • HD-Audioanschlüsse: Hintere Lautsprecher / Zentral /...
  • Page 43 2230-/2242-/2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s- Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane -Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit Anschluss • 1 x COM-Anschluss-Stiftleiste • 1 x TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x AURA RGB-LED-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig)
  • Page 44 (ASRock Full Spike Protection)) • 1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x Dr. Debug mit LED • 1 x Ein-/Austaste mit LED • 1 x Reset-Taste mit LED • 1 x XMP-Schalter...
  • Page 45 • FCC, CE, WHQL, RCM, BSMI • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Page 46 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
  • Page 47 Fatal1ty Z270 Gaming K6 Series 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie PLED+...
  • Page 48 Betrieb-LED- und Bitte verbinden Sie SPEAKER DUMMY Lautsprecher-Stiftleiste die Betrieb-LED des DUMMY (7-polig, SPK_PLED1) Gehäuses und den (siehe S. 1, Nr. 17) Gehäuselautsprecher mit dieser Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese acht SATA-III- (SATA3_4_5: Anschlüsse unterstützen siehe S. 1, Nr. 12) SATA-Datenkabel für (SATA3_2_3: interne Speichergeräte mit...
  • Page 49 Fatal1ty Z270 Gaming K6 Series USB 3.0-Stiftleiste Neben vier USB 3.0-Ports Vbus Vbus Vbus IntA_PB_SSRX- (19-polig, USB3_5_6) an der E/A-Blende IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (siehe S. 1, Nr. 11) befinden sich zwei IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-polig, USB3_7_8) Stiftleisten an diesem IntA_PA_SSTX+ IntA_PB_D- (siehe S.
  • Page 50 Optionales-Gehäuse-/ Dieses Motherboard bietet zwei FAN_VOLTAGE Wasserpumpen- 4-polige Wasserkühlung-Ge- FAN_SPEED Lüfteranschluss häuselüfteranschlüsse. Falls FAN_SPEED_CONTROL (4-polig, Sie einen 3-poligen Gehäuse- CHA_FAN3/W_ Wasserkühlerlüfter an- PUMP) schließen möchten, verbinden (siehe S. 1, Nr. 18) Sie ihn bitte mit Kontakt 1 bis 3. CPU-Lüfteranschlüsse Dieses Motherboard bietet FAN_SPEED_CONTROL (4-polig, CPU_FAN1)
  • Page 51 Fatal1ty Z270 Gaming K6 Series Thunderbolt- Bitte verbinden Sie eine Erweiterungskarten Thunderbolt™-Erweiterungskarte anschlüsse über das GPIO-Kabel mit diesem (5-polig, TB1) Thunderbolt-AIC-Anschluss. (siehe S. 1, Nr. 25) *Bitte installieren Sie die DUMMY (10-polig, TB2) Thunderbolt™-AIC-Karte am PCIE6 I2C_DATA (siehe S. 1, Nr. 24) (Standardsteckplatz).
  • Page 52 1.5 Intelligente Schalter Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und XMP-Schalter, wodurch Nutzer das System schnell ein-/abschalten, zurücksetzen bzw. XMP-Profile laden können. Ein-/Ausschalter Mit dem Ein-/Ausschalter (PWRBTN) kann der Benutzer das Power (siehe S. 1, Nr. 6) System schnell ein-/ abschalten.

  • Page 53: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
  • Page 54 • Alimentation à 10 phases • Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range ® Chipset • Intel Z270 Mémoire...

  • Page 55: Graphiques

    Realtek ALC1220) • Compatible audio Blu-ray Premium • Protection contre les surtensions (Protection complète contre les pics ASRock) • Couvercles audio série en or fin Nichicon • 120dB SNR DAC avec amplificateur différentiel - Amplificateur de casque TI® NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu’à...

  • Page 56: Connectique Du Panneau Arrière

    (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 3 x ports USB 3.0 (Intel® Z270) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) * L'alimentation Ultra USB est prise en charge sur les ports USB3_34.

  • Page 57: Connecteur

    Express jusqu'à Gen3 x4 (32 Gb/s)** ** Prend en charge Intel® Optane Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 Connecteur • 1 x embase pour port COM • 1 x embase TPM • 1 x prise DEL d’alimentation et haut-parleur...

  • Page 58: Surveillance Du Matériel

    • 1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (concen- trateur ASMedia ASM1074) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x Dr Debug avec témoin LED • 1 x bouton de mise en marche avec témoin LED • 1 x bouton de réinitialisation avec témoin LED...
  • Page 59 • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o vercloking présente certains risques, incluant des modifi- cations du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’...

  • Page 60: Configuration Des Cavaliers (Jumpers)

    1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».

  • Page 61: Embases Et Connecteurs De La Carte Mère

    Fatal1ty Z270 Gaming K6 Series 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Page 62 Prise DEL d’alimentation Veuillez brancher la DEL SPEAKER DUMMY et haut-parleur d'alimentation du châssis DUMMY (SPK_PLED1 à 7 broches) et le haut-parleur du (voir p.1, No. 17) châssis sur ce connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces huit connecteurs (SATA3_4_5: SATA3 sont compatibles voir p.1, No.
  • Page 63 Fatal1ty Z270 Gaming K6 Series Embases USB 3.0 En plus des quatre ports Vbus Vbus Vbus IntA_PB_SSRX- (USB3_5_6 à 19 broches) USB 3.0 sur le panneau E/S, IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (voir p.1, No. 11) cette carte mère est dotée IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (USB3_7_8 19 broches)
  • Page 64 Connecteur du ventilateur Cette carte mère est dotée de châssis optionnel/ de deux connecteurs pour FAN_VOLTAGE pompe à eau FAN_SPEED ventilateur de châssis à FAN_SPEED_CONTROL (CHA_FAN3/W_PUMP refroidissement par eau à 4 à 4 broches) broches. Si vous envisagez de (voir p.1, No. 18) connecter un ventilateur de refroidisseur d'eau pour châssis à...
  • Page 65 Fatal1ty Z270 Gaming K6 Series Connecteurs Veuillez connecter une carte Thunderbolt AIC d’ e xtension (AIC) Thunderbolt™ au (TB1 à 5 broches) connecteur AIC Thunderbolt via le (voir p.1, No. 25) câble GPIO. (TB2 à 10 broches) *Veuillez installer la carte AIC DUMMY (voir p.1, No.
  • Page 66 1.5 Boutons intelligents La carte mère est équipée de trois boutons intelligents : Bouton de mise en marche, bouton de réinitialisation et bouton XMP permettant aux utilisateurs d’allumer/ éteindre le système, de réinitialiser le système ou de charger des profils XMP en toute simplicité.

  • Page 67: Contenuto Della Confezione

    Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Page 68 è installato un singolo modulo di memoria (memoria a canale singolo). * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) ** 7 Gen Intel® CPU supporta DDR4 2400 in modo nativo; 6 Gen Intel®...
  • Page 69 Realtek ALC1220) • Supporto audio Blu-ray Premium • Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente) • Cappucci audio Nichicon serie Fine Gold • 120dB SNR DAC con amplificatore differenziale - TI® NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm) • Ingresso Pure Power...
  • Page 70 • 1 x porta uscita SPDIF ottico • 1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM2142) (Supporto protezione ESD (protezione ASRock Full Spike)) • 1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM2142) (Supporto protezione ESD (protezione ASRock Full Spike)) • 3 x Porte USB 3.0 (Intel®...
  • Page 71 M.2 PCI Express fino a Gen3 x4 (32 Gb/s)** ** Supporta la tecnologia Intel® Optane ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 Connettore • 1 x connettore porta COM • 1 x connettore TMP • 1 x connettore LED alimentazione e altoparlante...
  • Page 72 * È supportata una sola scheda Thunderbolt AIC • 3 x connettori USB 2.0 (supporto di 6 porte USB 2.0) (Intel® Z270) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection)) • 1 x connettorte USB 3.0 (supporta 2 porte USB 3.0) (Intel®...
  • Page 73 * Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 195 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certificazioni • FCC, CE, WHQL, RCM, BSMI...
  • Page 74 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Page 75 Fatal1ty Z270 Gaming K6 Series 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà...
  • Page 76 Connettore LED Collegare i LED alimen- SPEAKER DUMMY alimentazione e tazione e l’altoparlante a DUMMY altoparlante questo connettore. (SPK_PLED1 7 pin) (vedere pag. 1, n. 17) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi otto connettori (SATA3_4_5: SATA3 supportano cavi di vedere pag.
  • Page 77 Fatal1ty Z270 Gaming K6 Series Header USB 3.0 Oltre alle quattro porte Vbus Vbus Vbus IntA_PB_SSRX- (USB3_5_6 a 19 pin) USB 3.0 sul pannello I/O, IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (vedere pag. 1, n. 11) su questa scheda madre vi IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (USB3_7_8 19 pin) sono due header.
  • Page 78 Connettore ventola Questa scheda madre telaio optional / pompa fornisce due connettori FAN_VOLTAGE FAN_SPEED dell'acqua ventola telaio con FAN_SPEED_CONTROL (CHA_FAN3/W_PUMP a raffreddamento ad acqua 4 pin) a 4 pin. Se si decide di (vedere pag. 1, n. 18) collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
  • Page 79 Fatal1ty Z270 Gaming K6 Series Connettori Thunderbolt Collegare una scheda aggiuntiva Thunderbolt™ (AIC) al connettore (TB1 5-pin) Thunderbolt AIC utilizzando il (vedere pag. 1, n. 25) cavo GPIO. (TB2 10-pin) * Installare la scheda DUMMY (vedere pag. 1, n. 24) Thunderbolt™...
  • Page 80 1.5 Interruttori intuitivi La scheda madre è dotata di tre interruttori intuitivi: Interruttore d’alimentazione, interruttore di ripristino ed interruttore XMP, che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema o caricare profili XMP. Interruttore L’interruttore d’alimentazione d’alimentazione consente Power (PWRBTN) di accendere/spegnere (vedere pag.

  • Page 81: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...
  • Page 82 (memoria de un solo canal). * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) ** CPU Intel® de 7 generación compatible con DDR4 2400 de ª...
  • Page 83 ALC1220 Audio Codec) • Compatible con audio Blu-ray Premium • Compatible con protección por sobretensión (protección ASRock Full Spike) • Tapas de audio Nichion de la serie Fine Gold • 120dB SNR DAC con amplificador diferencial - Amplificador de auriculares de alta calidad TI® NE5532 para...
  • Page 84 (admite protección ESD (protección total contra picos)) • 3 x Puertos USB 3.0 (Intel® Z270) (admite protección ESD (protección total contra picos ASRock)) * Se admite ultraalimentación USB en los puertos USB3_34. * La función de reactivación ACPI no se admite en puertos USB3_34.

  • Page 85: Almacenamiento

    ** Compatible con la tecnología Optane de Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock Conector • 1 x Base de conexiones de puerto COM • 1 x Conector TPM • 1 x LED de alimentación y base de conexiones para el altavoz...
  • Page 86 • 1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0) (concentrador ASMedia ASM1074AE). Admite protección contra ESD (protección total contra picos ASRock) • 1 x Dr. Debug con indicador LED • 1 x interruptor de alimentación con indicador LED • 1 x interruptor de reseteo con indicador LED...
  • Page 87 • Preparado para ErP/EuP (se necesita una fuente de alimentac- ión preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la veloci- dad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad lib-...
  • Page 88 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Page 89 Fatal1ty Z270 Gaming K6 Series 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de sistema...
  • Page 90 LED de alimentación y Conecte el LED de ali- SPEAKER DUMMY base de conexiones para la mentación del chasis y el DUMMY altavoz altavoz del chasis a esta (SPK_PLED1 de 7 base de conexiones. contactos) PLED+ (consulte la pág.1, Nº 17) PLED+ PLED- Conectores Serie ATA3...
  • Page 91 Fatal1ty Z270 Gaming K6 Series Cabezal USB 3.0 Además de cuatro puertos Vbus Vbus Vbus IntA_PB_SSRX- (USB3_5_6 de 19 pines) USB 3.0 en el panel I/O, IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (consulte la pág.1, Nº 11) esta placa base contiene IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (USB3_7_8 de 19 dos cabezales.
  • Page 92 Conector del ventilador de Esta placa base la bomba de agua/opcional proporciona dos conectores FAN_VOLTAGE FAN_SPEED del chasis de ventilador del chasis FAN_SPEED_CONTROL (CHA_FAN3/W_PUMP de refrigeración por agua de 4 contactos) de 4 contactos. Si tiene (consulte la pág.1, N.º 18) pensando conectar un ventilador de refrigeración por agua del chasis de 3...
  • Page 93 Fatal1ty Z270 Gaming K6 Series Conectores Enchufe una tarjeta Thunderbolt AIC complementaria (AIC) (TB1 de 5 pines) Thunderbolt™ al conector (consulte la pág.1, Nº 25) Thunderbolt AIC a través del (TB2 de 10 pines) cable GPIO. DUMMY (consulte la pág.1, Nº 24) *Instale la tarjeta Thunderbolt™...
  • Page 94 1.5 Interruptores inteligentes La placa base contiene tres interruptores inteligentes: Interruptor de alimentación, interruptor de reseteo e interruptor XMP, que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o cargar perfiles XMP. Interruptor de El interruptor de alimentación alimentación permite a los Power...

  • Page 95: Комплект Поставки

    1.1 Комплект поставки • Системная плата ASRock серии Fatal1ty Z270 Gaming K6 (форм-фактор ATX) • Краткое руководство по установке платы ASRock серии Fatal1ty Z270 Gaming K6 • Компакт-диск с документацией к плате ASRock серии Fatal1ty Z270 Gaming K6 • 1 х экран панели с портами ввода-вывода...

  • Page 96: Технические Характеристики

    только если установлен один модуль памяти (одноканальная память). * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) ** 7ЦП Intel® 7-го поколения поддерживают память DDR4-2400 без разгона; ЦП Intel® 6-го поколения поддерживают память...
  • Page 97 (BD) через порты DVI-D и HDMI Звук • 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем серии Nichicon Fine Gold...
  • Page 98 • 1 x оптический выходной SPDIF • 1 x Порт USB 3.1 тип А (10 гбит/с) (ASMedia ASM2142) с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x Порт USB 3.1 тип С (10 гбит/с) (ASMedia ASM2142) с...
  • Page 99 версии Gen3 x4 (32 ГБ/с)** ** Поддержка технологии Intel® Optane ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe. ** Поддерживается комплект ASRock U.2. Разъемы • 1 x колодка СОМ-порта • 1 x колодка ТРМ • 1 x колодка светодиодного индикатора питания и...
  • Page 100 * Поддерживается только одна карта расширения Thunderbolt • 3 x колодки USB 2.0 (6 порта USB 2.0) (Intel® Z270) с защитой от электростатических разрядов (ASRock Full Spike Protection) • 1 x колодка USB 3.0 (2 порта USB 3.0) (Intel® Z270) с...
  • Page 101 установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 195. * Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация • FCC, CE, WHQL, RCM, BSMI • Совместимость с ErP/EuP (необходим блок питания, соответствующий...
  • Page 102 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой...
  • Page 103 Fatal1ty Z270 Gaming K6 Series 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение...
  • Page 104 Колодка светодиодного Предназначена SPEAKER DUMMY индикатора питания и для подключения DUMMY динамика корпуса светодиодного (7-контактная, индикатора питания и SPK_PLED1) динамика корпуса. PLED+ (см. стр. 1, № 17) PLED+ PLED- Разъемы Serial ATA3 Эти шесть восемь SATA3 (SATA3_4_5: предназначены для см. стр. 1, № 12) подключения...
  • Page 105 Fatal1ty Z270 Gaming K6 Series Колодка USB 3.0 Кроме четырех портов Vbus Vbus (19-контактная, USB 3.0 на панели ввода- Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ USB3_5_6) вывода на материнской IntA_PA_SSRX+ IntA_PB_SSTX- (см. стр. 1, № 11) плате также есть две IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ (19-контактная, колодки.
  • Page 106 Разъем для Данная материнская плата дополнительного оснащена двумя 4-контактными FAN_VOLTAGE FAN_SPEED вентилятора или помпы разъемами для системы FAN_SPEED_CONTROL водяного охлаждения водяного охлаждения корпуса. корпуса 3-контактную систему водяного (4-контактный охлаждения корпуса следует CHA_FAN3/W_PUMP) подключать к контактам 1–3. (см. стр. 1, № 18) Разъемы...
  • Page 107 Fatal1ty Z270 Gaming K6 Series Разъемы Thunderbolt AIC Подключите плату расширения (5-контактный TB1) (AIC) Thunderbolt™ к разъему (см. стр. 1, № 25) Thunderbolt AIC с помощью (10-контактный TB2) интерфейсного GPIO-кабеля. (см. стр. 1, № 24) * Установите плату расширения DUMMY I2C_DATA Thunderbolt™...
  • Page 108 1.5 Электронные кнопки Материнская плата снабжена тремя электронными кнопками: кнопка питания, кнопка сброса, переключатель XMP, предназначенными для быстрого включения/выключения системы, сброса системы и загрузки профилей XMP. Кнопка питания Кнопка питания (PWRBTN) предназначена для Power (см. стр. 1, № 6) быстрого включения/ выключения...

  • Page 109: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Page 110: Especificações

    * A frequência de memória 3866+(OC) pode apenas ser conseguida com um módulo único de memória sendo instalado (Módulo único de memória). * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) ª...
  • Page 111 Realtek ALC1220) • Suporte áudio Blu-ray superior • Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock) • Capacitor de Áudio Série Ouro Fino Nichicon • 120dB SNR DAC com amplificador diferencial - Fone de Ouvido TI® NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até...
  • Page 112 • 1 x Porta de saída SPDIF ótica • 1 x Porta USB 3.1 Tipo A (10 Gb/s) (ASMedia ASM2142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Porta USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM2142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
  • Page 113 6,0 Gb/s tipo 2230/2242/2260/2280/22110 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)** ** Suporta a tecnologia Intel® Optane ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 Conector • 1 x Suporte porta COM • 1 x Plataforma TPM • 1 x LED de alimentação e Cabeçote de Autofalante...
  • Page 114 * Apenas um Cartão Thunderbolt AIC é suportado • 3 x Plataformas USB 2.0 (Suporta 6 portas USB 2.0) (Intel® Z270) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Intel® Z270) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
  • Page 115 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra-...
  • Page 116 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Page 117 Fatal1ty Z270 Gaming K6 Series 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à...
  • Page 118 LED de alimentação e Conecte o LED de SPEAKER DUMMY Cabeçote de Autofalante alimentação do chassi e o DUMMY (SPK_PLED1 7 pinos) autofalante do chassi a este (ver p.1, N.º 17) cabeçote. PLED+ PLED+ PLED- Conectores série ATA3 Estes oito conectores (SATA3_4_5: SATA3 suportam ver p.1, N.º...
  • Page 119 Fatal1ty Z270 Gaming K6 Series Suporte USB 3.0 Além das quatro portas Vbus Vbus Vbus IntA_PB_SSRX- (USB3_5_6 de 19 pinos) USB 3.0 no painel de IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (ver p.1, N.º 11) E/S, existem dois suportes IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (USB3_7_8 19 pinos) nesta placa principal.
  • Page 120 Chassis Opcional / Esta placa mãe fornece Conector da ventoinha de conectores de ventilador FAN_VOLTAGE bomba de água FAN_SPEED do chassis de refrigeração FAN_SPEED_CONTROL (CHA_FAN3/W_PUMP a água de 4 pinos. Se você de 4 pinos) pretende conectar um (ver p.1, N.º 18) ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao...
  • Page 121 Fatal1ty Z270 Gaming K6 Series Conectores Por favor, conecte uma placa Thunderbolt AIC adicional Thunderbolt™ (AIC) a (5-pinos TB1) este conector Thunderbolt AIC (ver p.1, N.º 25) através do cabo GPIO. (10-pinos TB2) * Por favor, instale o cartão DUMMY (ver p.1, N.º...
  • Page 122 1.5 Interruptores inteligentes A placa-mãe tem três chaves inteligentes: Chave Liga/Desliga, Chave reset e Chave XMP , que permite aos usuários rapidamente ligar/desligar o sistema, reiniciar o sistema ou carregar perfis XMP. Interruptor de alimentação O interruptor de (PWRBTN) alimentação permite aos Power (ver p.1, N.º...

  • Page 123: Ambalaj İçeriği

    Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Page 124 2800(OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler * 3866+(OC) bellek frekansı yalnızca tek bir bellek modülü takıldığında elde edilebilir (tek kanal bellek). * Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/) **7. Nesil Intel® işlemci normal olarak DDR4 2400 destekler; 6. Nesil Intel®...
  • Page 125 • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1220 Ses Codec Bileşeni) • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • Nichicon Fine Gold Serisi Ses Kapakları • Fark Yükselteci ile 120dB SNR DAC - TI®...
  • Page 126 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Yerel Ağ Üzerinden Açmayı destekler • Yıldırım/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması) • Ekip oluşturmalı Çift LAN'ı destekler* * Ekip Oluşturma Win 10'da desteklenmemektedir.
  • Page 127 M.2 PCI Express modülünü destekler** ** Intel® Optane Teknolojisini destekler ** Önyükleme diskleri olarak NVMe SSD destekler ** ASRock U.2 Takımını destekler Bağlayıcı • 1 x COM Bağlantı Noktası Bağlantısı • 1 x TPM Bağlantısı • 1 x Güç LED’i ve Hoparlör Bağlantısı...
  • Page 128 * Yalnızca bir Thunderbolt AIC Kartı desteklenir • 3 x USB 2.0 Bağlantısı (6 USB 2.0 bağlantı noktası destekler) (Intel® Z270) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)) • 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (Intel®...
  • Page 129 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
  • Page 130 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı...
  • Page 131 Fatal1ty Z270 Gaming K6 Series 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç...
  • Page 132 Güç LED’i ve Hoparlör Lütfen kasa güç LED’ini SPEAKER DUMMY Bağlantısı ve kasa hoparlörünü bu DUMMY (7 pimli SPK_PLED1) bağlantıya takın. (bkz. s.1, No. 17) PLED+ PLED+ PLED- Seri ATA3 Bağlayıcıları Bu sekiz SATA3 bağlayıcısı, (SATA3_4_5: veri aktarım hızı 6,0 Gb/ bkz.
  • Page 133 Fatal1ty Z270 Gaming K6 Series USB 3.0 Bağlantı Bu anakart üzerinde, I/O Vbus Vbus Vbus IntA_PB_SSRX- (19 pimli USB3_5_6) paneli üzerindeki dört USB IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (bkz. s.1, No. 11) 3.0 bağlantı noktasının IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_7_8) yanı sıra, iki adet bağlantı IntA_PA_SSTX+ IntA_PB_D- (bkz.
  • Page 134 Kasa İsteğe Bağlı/Su Bu anakart, iki 4-Pinli FAN_VOLTAGE Pompası Fan Bağlayıcısı su soğutmalı kasa fan FAN_SPEED (4 pimli FAN_SPEED_CONTROL bağlayıcısına sahiptir. Bir CHA_FAN3/W_PUMP) 3-Pin kasa su soğutmalı fan (bkz sf.1, No. 18) bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU FAN_SPEED_CONTROL CPU_FAN_SPEED...
  • Page 135 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC Lütfen GPIO kablosu aracılığıyla Bağlayıcıları Thunderbolt AIC bağlayıcıya bir (5-pin TB1) Thunderbolt™ eklenti kartı (AIC) (bkz. s.1, No. 25) bağlayın. DUMMY (10 pimli TB2) *Lütfen Thunderbolt™ AIC kartını I2C_DATA (bkz. s.1, No. 24) PCIE6'e (varsayılan yuva) takın.
  • Page 136 1.5 Akıllı Anahtar Anakartta üç adet akıllı düğme bulunur: Kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarına, sistemi sıfırlamalarına veya XMP profillerini yüklemelerine izin veren Güç Düğmesi, Sıfırlama Düğmesi ve XMP Düğmesi. Güç Düğmesi Güç Düğmesi, (PWRBTN) kullanıcıların sistemi Power (bkz. s.1, No. 6) hızlı...
  • Page 137 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이...
  • Page 138 * 단일 메모리 모듈 ( 단일 채널 메모리 ) 을 설치할 때만 3866+(OC) 메모리 주파수를 얻을 수 있습니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) ** 7 세대 Intel® CPU 는 기본으로 DDR4 2400 을 지원하고 , 6 세대...
  • Page 139 오디오 ALC1220 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • 서지 보호 지원 (ASRock 풀 스파이크 보호 ) • Nichicon Fine Gold 시리즈 오디오 캡 • 디퍼렌셜 증폭기 포함 120dB SNR DAC - 전면 패널 오디오 커넥터용 TI® NE5532 프리미엄 헤드셋...
  • Page 140 • USB 3.1 타입 C 포트 1 개 (10 Gb/s) (ASMedia ASM2142) (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 포트 3 개 (Intel® Z270)(ESD 보호 지원 (ASRock 풀 스파이크 보호 )) * 울트라 USB 전원이 USB3_34 포트에서 지원됩니다 .
  • Page 141 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 ** ** Intel® Optane 기술 지원 ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 • COM 포트 헤더 1 개 커넥터 • TPM 헤더 1 개...
  • Page 142 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ASMedia ASM1074 허브 ) (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • LED 탑재 Dr. Debug 1 개...
  • Page 143 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른...
  • Page 144 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Page 145 Fatal1ty Z270 Gaming K6 Series 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 섀시의 전원 스위치 , 리셋 시스템...
  • Page 146 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 SPEAKER DUMMY (7 핀 SPK_PLED1) 스피커를 이 헤더에 연결 DUMMY (1 페이지 , 17 번 항목 참조 ) 하십시오 . PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 8 개의 SATA3 커넥 (SATA3_4_5: 터는...
  • Page 147 Fatal1ty Z270 Gaming K6 Series Vbus Vbus USB 3.0 헤더 I/O 패널에 USB 3.0 포트 Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ (19 핀 USB3_5_6) 네 개가 탑재되어 있을 IntA_PA_SSRX+ IntA_PB_SSTX- (1 페이지 , 11 번 항목 참조 ) 뿐 아니라 마더보드에 헤 IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+...
  • Page 148 CPU/ 섀시 옵션 / 워터 펌프 이 마더보드에는 4 핀 수 FAN_VOLTAGE 냉식 섀시 팬 커넥터 2 팬 커넥터 FAN_SPEED FAN_SPEED_CONTROL (4 핀 CHA_FAN3/W_ 개가 탑재되어 있습니 PUMP) 다 . 3 핀 CPU 섀시 수냉 (1 페이지 , 18 번 항목 참조 ) 식...
  • Page 149 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC 커넥터 Thunderbolt ™ 확장 카드 (AIC) (5 핀 TB1) 를 GPIO 케이블로 Thunderbolt (1 페이지 , 25 번 항목 참조 ) AIC 커넥터에 연결하십시오 . (10 핀 TB2) * Thunderbolt ™ AIC 카드를 DUMMY (1 페이지...
  • Page 150 1.5 스마트 스위치 마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 및 XMP 스위치 . 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고 , 시 스템을 리셋하거나 XMP 를 로드할 수 있습니다 . 전원 스위치 전원...
  • Page 151 トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブ サイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock Fatal1ty Z270 Gaming K6 シリーズマザーボード （ATX フォームファクタ） • ASRock Fatal1ty Z270 Gaming K6 シリーズクイックインストールガイ ド • ASRock Fatal1ty Z270 Gaming K6 シリーズサポート CD • 1 x I/O パネルシールド...
  • Page 152 2800(OC)/2400**/2133 ノン ECC、 アンバッファードメモリに 対応 * 3866+(OC) メモリ周波数を達成できるのは、 シングルメモリモ ジュールが取り付けられている場合だけです （シングルチャンネ ルメモリ） 。 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧 を参照してく ださい。 (http://www.asrock.com/) ** 第 7 世代 Intel® CPU は DDR4 2400 にネイティ ブ対応します。 第 6 世代 Intel® CPU はオーバークロックして DDR4 2133 に対応 します。...
  • Page 153 • 7.1 CH HD オーディオ、 コンテンツプロテクション付き （Realtek オーディオ ALC1220 オーディオコーデック） • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応 （ASRock 完全スパイク保護） • ニチコン製ファインゴールドシリーズオーディオコンデンサ • SNR 比 120dB の DAC （差動アンプ搭載） - フロントパネルオーディオコネクタ用 TI® NE5532 プレミアム ヘッ ドセッ トアンプ （最大 600 Ohms までのヘッ ドセッ トに対応）...
  • Page 154 • ギガビッ ト LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel ｮ I219V、 1 x GigaLAN Intel® I211AT • Wake-On-LAN （ウェイク オン ラン） に対応 • 雷 / 静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク 保護） • チーミング機能付きデュアル LAN に対応 * * Teaming は Win 10 には対応していません。...
  • Page 155 と最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー ルに対応 ** テク ノロジーに対応 ** Intel® Optane ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • 1 x COM ポートヘッダー コネクタ • 1 x TPM ヘッダー • 1 x 電源 LED とスピーカーヘッダー...
  • Page 156 • 1 x Thunderbolt AIC コネクタ (10 ピン ) * 1 つの Thunderbolt AIC カードのみをサポートします • 3 x USB 2.0 ヘッダー （6 個の USB 2.0 ポートに対応） (Intel® Z270) （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイ ク保護） ） • 1 x USB 3.0 ヘッダー （2 個の USB 3.0 ポートに対応） (Intel®...
  • Page 157 （第 6 世代 Intel® CPU 向け） * Windows® 7 OS をインストールするために、 xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必 要です。 詳しい説明については 195 ページを参照してく ださい。 * 更新された Windows® 10 ドライバについては、 ASRock のウェ ブサイ トで詳細をご確認く ださい : http://www.asrock.com 認証 • FCC, CE, WHQL, RCM, BSMI • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です）...
  • Page 158 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRMOS1) デフォルト CMOS のク リア （p.1、 No. 28 参照） CLRMOS1 を使って CMOS 内のデータをク リアできます。 クリアして、 デフォルト 設定にシステムパラメーターをリセッ...
  • Page 159 Fatal1ty Z270 Gaming K6 Series 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- （9 ピンパネル 1） スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 16 参照） 記のピン割り当てに従っ て、 シャーシのシステムス RESET# テータス表示ランプをこ HDLED- のヘッダーにセッ トしま HDLED+ す。 ケーブルを接続する ときには、...
  • Page 160 電源 LED と シャーシ電源 LED と SPEAKER DUMMY スピーカーヘッダー シャーシスピーカーをこ DUMMY （7 ピン SPK_PLED1） のヘッダーに接続してく （p.1、 No. 17 参照） ださい。 PLED+ PLED+ PLED- シリアル ATA3 コネクター これら 8 つの SATA3 コネ クタは、 最高 6.0 Gb/s の (SATA3_4_5: p.1、 No. 12 参照） データ転送速度で内部...
  • Page 161 Fatal1ty Z270 Gaming K6 Series USB 3.0 ヘッダー I/O パネルの 4 つの USB Vbus Vbus Vbus IntA_PB_SSRX- （19 ピン USB3_5_6） 3.0 ポートに加えて、 この IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （p.1、 No. 11 参照） マザーボードには 2 つの IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ （19 ピン USB3_7_8） ヘッダーがあります。 各 IntA_PA_SSTX+ IntA_PB_D- （p.1、...
  • Page 162 シャーシ （オプション） / このマザーボードには 4 ウォーターポンプファン FAN_VOLTAGE ピン水冷却 シャーシがコ FAN_SPEED コネクタ （4 ピン ネクタ用に装備されてい FAN_SPEED_CONTROL ます。 3 ピンのシャーシ CHA_FAN3/W_PUMP) （p.1、 No. 18 参照） ウォータークーラーファン を接続する場合には、 ピ ン 1-3 に接続してく ださ い。 CPU ファンコネクター このマザーボードは 4 ピ FAN_SPEED_CONTROL CPU_FAN_SPEED （4 ピン CPU_FAN1） ン...
  • Page 163 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC コネクタ GPIO ケーブルを使って、 （5 ピン TB1） Thunderbolt ™ ア ドインカード （p.1、 No. 25 参照） （AIC） を Thunderbolt AIC コネ （10 ピン TB2） クターに接続してく ださい。 （p.1、 No. 24 参照） DUMMY *PCIE6 （ デフォルトスロッ ト） に I2C_DATA Thunderbolt ™...
  • Page 164 1.5 スマートスイッチ マザーボードには 3 つのスマートスイッチが装備されています。 電源スイッチ、 リ セッ トスイッチ、 および、 クリア CMOS スイッチで、 システムを素早く オン / オフにし たり、 システムをリセッ トしたり、 XMP プロファイルをロードできます。 電源スイッチ 電源スイッチで、 システム を素早く オン / オフにで (PWRBTN) Power （p.1、 No. 6 参照） きます。 リセッ トスイッチ リセッ トスイッチで、 シス （RSTBTN）...
  • Page 165 设计和卓越性能。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不 另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另 外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所 用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Fatal1ty Z270 Gaming K6 系列主板（ATX 规格尺寸） • 华擎 Fatal1ty Z270 Gaming K6 系列快速安装指南 • 华擎 Fatal1ty Z270 Gaming K6 系列支持光盘 • 1 x I/O 面板...
  • Page 166 • 支持 DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200 (OC)/ 2933(OC)/2800(OC)/2400**/2133 非 ECC，非缓冲内存 * 仅在安装单个内存模块（单通道内存）时才能实现 3866+(OC) 内存频率。 * 请参阅华擎网站上的 Memory Support List（内存支持列表） 了解详情。(http://www.asrock.com/) ** 第 7 代 Intel® CPU 本身支持 DDR4 2400；第 6 代 Intel® CPU 通过超频可支持 DDR4 2133。 • 支持 ECC UDIMM 内存模块（非 ECC 模式操作） • 支持系统内存最大容量： 64GB •...
  • Page 167 Fatal1ty Z270 Gaming K6 Series • 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 图形 效和 VGA 输出。 • 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru 3D、Intel® Clear Video HD 技术、Intel® Insider 、...
  • Page 168 • AURA RGB LED • 金色音频插孔 • 支持 Creative SoundBlaster Cinema3 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • 支持 Wake-On-LAN（网上唤醒） • 支持雷电 /ESD 保护（华擎全防护） • 支持 Dual LAN with Teaming（双网卡网络整合）* * Win 10 上不支持...
  • Page 169 Fatal1ty Z270 Gaming K6 Series * M2_1, SATA3_0 和 SATA3_1 共享巷道。如果其中一个在使 用，则其它将被禁用。 * M2_2, SATA3_4 和 SATA3_5 共享巷道。如果其中一个在使 用，则其它将被禁用。 • 1 x 超级 M.2 接口 (M2_1)，支持 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）** •...
  • Page 170 ( 适用于第 6 代 Intel® CPU) * 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 195 页了解详情。 * 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 : http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com...
  • Page 171 Fatal1ty Z270 Gaming K6 Series 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不 负责。...
  • Page 172 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 28 个） 清除 CMOS 默认 CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清 除...
  • Page 173 Fatal1ty Z270 Gaming K6 Series 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， PLED+ PLED- (9 针 PANEL1) PWRBTN# 将机箱上的电源开关、 ( 见第 1 页， 第 16 个 ) 重置开关和系统状态指 示灯连接到此接脚。在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置 开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此...
  • Page 174 电源 LED 和扬声器接脚 请将机箱电源 LED 和机 SPEAKER DUMMY (7 针 SPK_PLED1) 箱扬声器连接到此接脚。 DUMMY ( 见第 1 页，第 17 个 ) PLED+ PLED+ PLED- 串行 ATA3 接口 这八个 SATA3 接口支持 (SATA3_4_5: 最高 6.0 Gb/s 数据传输 见第 1 页， 第 12 个） 速率的内部存储设备的...
  • Page 175 Fatal1ty Z270 Gaming K6 Series USB 3.0 接脚 除 I/O 面板上的四个 Vbus Vbus Vbus IntA_PB_SSRX- (19 针 USB3_5_6) USB 3.0 端口外，此主板 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ ( 见第 1 页，第 11 个） 上还有两个接脚。每个 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19 针 USB3_7_8) USB 3.0 接脚可以支持两 IntA_PA_SSTX+ IntA_PB_D- ( 见第...
  • Page 176 机箱可选 / 水泵风扇接口 此主板提供两个 4 针水 FAN_VOLTAGE (4 针 CHA_FAN3/W_ 冷机箱风扇接口。如果 FAN_SPEED FAN_SPEED_CONTROL PUMP) 您打算连接 3 针机箱水 ( 见第 1 页， 第 18 个） 冷风扇，请将它连接到 针脚 1-3。 CPU 风扇接口 (4 针 CPU_ 此主板提供 4 针 CPU FAN_SPEED_CONTROL CPU_FAN_SPEED FAN1) 风扇（静音风扇）接 FAN_VOLTAGE ( 见第...
  • Page 177 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC 接口 请利用 GPIO 线将 (5 针 TB1） Thunderbolt ™扩展卡 (AIC) 连 ( 见第 1 页，第 25 个） 接到 Thunderbolt AIC 接口。 (10 针 TB2） * 请将 Thunderbolt ™ AIC 卡安 DUMMY ( 见第 1 页，第 24 个） 装到...
  • Page 178 1.5 智能开关 本主板配有三个智能开关： 电源开关、重置开关和 XMP 开关，允许用户快速 打开 / 关闭系统，重置系统或加载 XMP 配置文件。 电源开关 电源开关允许用户快速 (PWRBTN) 打开 / 关闭系统。 Power ( 见第 1 页，第 6 个） 重置开关 重置开关允许用户快速 (RSTBTN) Reset 重置系统。 ( 见第 1 页，第 7 个） XMP 开关 XMP 开关允许用户方便 (XMP_ON1) 地加载...
  • Page 179 Fatal1ty Z270 Gaming K6 Series 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。...
  • Page 180 管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能， 完全符合華擎對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本 主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 Fatal1ty Z270 Gaming K6 系列主機板 (ATX 尺寸 ) • 華擎 Fatal1ty Z270 Gaming K6 系列快速安裝指南 • 華擎 Fatal1ty Z270 Gaming K6 系列支援光碟 • 1 x I/O 面板外罩...
  • Page 181 2933(OC)/2800(OC)/2400**/2133 非 ECC、無緩衝記憶體 * 安裝單一記憶體模組 ( 單通道記憶體 ) 時才能達到 3866+(OC) 記憶體頻率。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) ** 第 7 代 Intel® CPU 原生支援 DDR4 2400；第 6 代 Intel® CPU 超頻支援 DDR4 2133。 • 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 ) •...
  • Page 182 • 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru 3D, Intel® Clear Video HD Technology、Intel®...
  • Page 183 Fatal1ty Z270 Gaming K6 Series • 支援 Creative SoundBlaster Cinema3 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V、1 x GigaLAN Intel® I211AT • 支援網路喚醒 • 支援雷擊／靜電保護（華擎全防護） • 支援雙 LAN 及 Teaming 功能 * * Win 10 不支援 Teaming 功能 •...
  • Page 184 • 1 x Ultra M.2 插座 (M2_1)，支援 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 ** • 1 x Ultra M.2 插座 (M2_2)， 支援 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可 達...
  • Page 185 * 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光 碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明， 請查看第 195 頁。 * 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網 站：http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。...
  • Page 186 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRMOS1) ( 請參閱第 1 頁，編號 28） 清除 CMOS 預設 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更 新...
  • Page 187 Fatal1ty Z270 Gaming K6 Series 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 PLED+ PLED- (9-pin PANEL1) PWRBTN# 將機殼上的電源開關、 ( 請參閱第 1 頁， 編號 16） 重設開關及系統狀態指 示燈連接至此排針。在 RESET# 連接纜線之前請注意正 HDLED- 負針腳。 HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開 關即可重新啟動電腦。...
  • Page 188 電源 LED 及喇叭排針 請將機殼電源 LED 及機 SPEAKER DUMMY (7-pin SPK_PLED1) 殼喇叭連接至此排針。 DUMMY ( 請參閱第 1 頁，編號 17） PLED+ PLED+ PLED- Serial ATA3 接頭 這八組 SATA3 接頭皆支 (SATA3_4_5: 援內部儲存裝置的 SATA 請參閱第 1 頁，編號 12） 資料纜線，最高可達 6.0 (SATA3_2_3: Gb/s 資料傳輸率。 請參閱第 1 頁，編號 13） * M2_1、SATA3_0 及...
  • Page 189 Fatal1ty Z270 Gaming K6 Series USB 3.0 排針 除了 I/O 面板上的四個 Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_5_6) USB 3.0 連接埠外，在本 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ ( 請參閱第 1 頁，編號 11） 主機板上還有另外兩組 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_7_8) 排針。各 USB 3.0 排針皆 IntA_PA_SSTX+ IntA_PB_D- ( 請參閱第...
  • Page 190 機殼選購 / 水冷幫浦風扇接頭 本主機板配備兩個 FAN_VOLTAGE (4-pin CHA_FAN3/W_PUMP) 4-Pin 水冷機殼風扇 FAN_SPEED ( 請參閱第 1 頁， 編號 18） 接頭。若您計畫連接 FAN_SPEED_CONTROL 3-Pin 機殼水冷風扇， 請接至 Pin 1-3。 CPU 風扇接頭 本主機板配備 4-Pin FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN1) CPU 風扇 ( 靜音風扇 ) FAN_VOLTAGE ( 請參閱第 1 頁， 編號 2） 接頭。若您計畫連接...
  • Page 191 Fatal1ty Z270 Gaming K6 Series Thunderbolt AIC 接頭 請透過 GPIO 纜線將 (5-pin TB1) Thunderbolt ™ 附加介面卡 ( 請參閱第 1 頁，編號 25） (AIC) 接至 Thunderbolt AIC (10-pin TB2) 接頭。 DUMMY ( 請參閱第 1 頁，編號 24） * 請將 Thunderbolt ™ AIC 卡 I2C_DATA 安裝於...
  • Page 192 1.5 智慧型開關 主機板設有三個智慧型開關： 電源開關、重設開關及 XMP 開關，可讓使用者 迅速開啟／關閉系統、重設系統，或載入 XMP 設定檔。 電源開關 電源開關可讓使用者迅 (PWRBTN) Power 速開啟／關閉系統。 ( 請參閱第 1 頁，編號 6） 重設開關 重設開關可讓使用者迅 Reset (RSTBTN) 速重設系統。 ( 請參閱第 1 頁，編號 7） XMP 開關 使用者可利用 XMP 開關 (XMP_ON1) 輕鬆載入 XMP 設定檔， ( 請參閱第 1 頁，編號 27） 自動設定超頻...
  • Page 193 2933(OC)/2800(OC)/2400**/2133 non-ECC, memori tanpa buffer * Frekuensi memori 3866+(OC) hanya dapat dicapai bila satu modul memori dipasang (satu memori kanal). * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) ** Generasi ke-7 untuk CPU Intel® mendukung DDR4 2400 bawaan;...
  • Page 194 • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1220 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • 120dB SNR DAC dengan Amplifier Diferensial - TI®...
  • Page 195 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Mendukung Wake-On-LAN • Mendukung Perlindungan Petir/ESD (Perlindungan ASRock Full Spike) • Mendukung LAN Ganda dengan Teaming* * Teaming tidak didukung di Win 10.
  • Page 196 M.2 PCI Express hingga Gen3 x4 (32 Gb/s)** ** Mendukung Intel® Optane Technology ** Mendukung NVMe SSD sebagai disk boot ** Mendukung Kit U.2 ASRock Konektor • 1 x Header Port COM • 1 x Header TPM • 1 x Header LED Daya dan Speaker • 1 x Header LED RGB AURA...
  • Page 197 *Hanya satu Kartu Thunderbolt AIC yang didukung • 3 x Header USB 2.0 (Mendukung 6 port USB 2.0) (Intel® Z270) (Mendukung Perlindungan ESD (Perlindungan ASRock Full Spike)) • 1 x Header USB 3.0 (Mendukung 2 port USB 3.0) (Intel® Z270)
  • Page 198 • FCC, CE, WHQL, RCM, BSMI • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga.
  • Page 199 Requirements A Windows® 7 installation disk or USB drive • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or downloaded from • website) Scenarios You have an ODD and PS/2 ports: If there is an optical disc drive, PS/2 ports and PS/2 Keyboard or mouse on your computer, you can skip the instructions below and go ahead to install Windows®...
  • Page 200 Instructions Step 1 Insert the Windows® 7 installation disk or USB drive to your system. Step 2 Extract the tool (Win7 USB Patcher) and launch it. Step 3 Select how you want to install Windows 7 later. Step 4 Locate your Win7 source folder or your ISO file.
  • Page 201 Fatal1ty Z270 Gaming K6 Series Step 5 Select the USB storage, compact disk or destination folder for the new Windows 7 installation file. Step 6 Click “Start” to begin. Step 7 Now you are able to install Windows® 7 on Braswell or Skylake with the new burned CD. Or please use the patched ISO image to make an OS USB drive to install the OS.

  • Page 202: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Page 203: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) Fatal1ty Z270 Gaming K6 Series / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.)

Table des Matières
