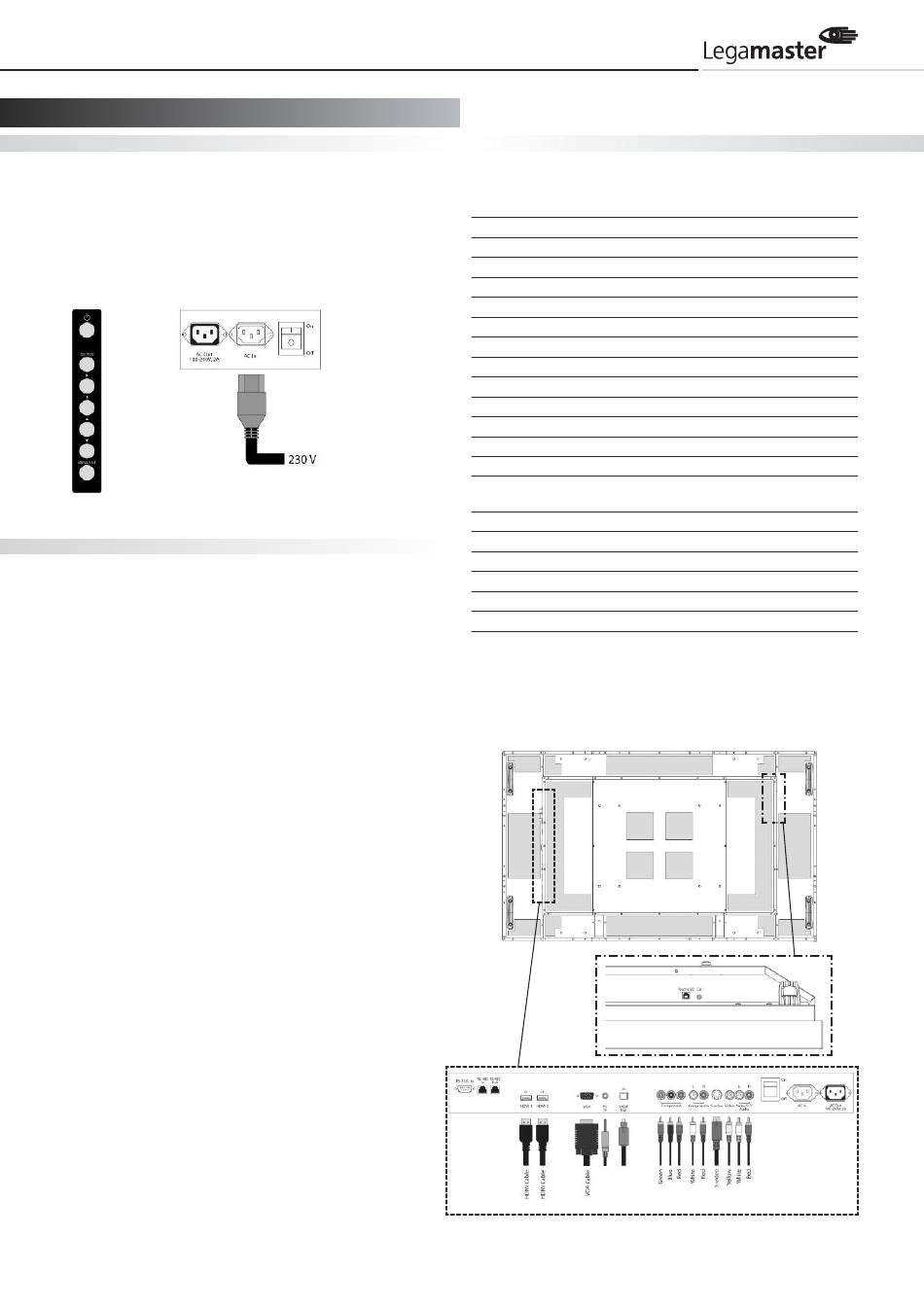

3  Installatie
Voeding
Netspanningssnoer
Door middel van het meegeleverde netspanningssnoer wordt de
LCD-monitor aan de zijkant voorzien van netspanning.
Steek de stekker in de voedingsingang van de monitor:
"–" betekent netspanning aan,
"" betekent netspanning uit.
Ingangsvermogen: 100-240 V~ 5 A 50/60 Hz
Bediening
aan
zijkant
Voedingsschakelaar
 Hoofdvoeding - schakelaar & voedingsingang
Zie hoofdstuk "Netspanning"
 Bediening aan zijkant van monitor
 Afstandbediening
Zie hoofdstuk "Bediening van de monitor"
Ingang signaalbron
Ingang Interface
65"
1 Ingang HDMI 1 x 1
2 Ingang HDMI 2 x 1
3 *
4 VGA
5 PC audio in
Hoofdschakelaar
6 S-PDIF uit
Voedingsingang
Voedingsuitgang
7 RS232C
8 RS485 In
9 RS485 Uit
10 Component
11 Audio In (Component) RCA L/R
12 S-Video
13 Video
14 Audio in
(S-Video/Video)
15 WS ingangsconnector
16 WS uitgangsconnector
17 Stroomschakelaar
18 USB-toets
19 CAL-toets
20 Mini-jack
* DVI-D via HDMI-naar-DVI-adapter
65"
7 8 9
Connector
24-pin D-Sub
15-pin D-Sub
Mini-jack
9-pin D-Sub
RJ-45
RJ-45
RCA G/B/R
4-pin mini-Din
RCA
RCA L/R
IEC-C13
AAN/UIT
Type B female
18
1 2 4 5 6 10 11 1213
19
15 16
14
17
22
