1.

CONSEILS D'INSTALLATION

Il est fortement conseillé d'installer l'ensemble de filtration au-dessous du niveau d'eau de la piscine. Dans
le cas où le filtre est installé au-dessus du niveau d'eau, il est impératif de poser sur l'aspiration un clapet
anti-retour visitable.
Prévoir une surface au sol d'environ 1200 mm x 1200 mm.
Dans la mesure du possible, positionner le tableau de commandes électriques le plus près possible de la
vanne multivoies afin de faciliter les manipulations.
Afin d'éviter les vibrations et les effets possibles de résonance, nous vous recommandons d'intercaler
entre le socle de la pompe et le sol sur lequel elle repose, une plaque de caoutchouc souple.

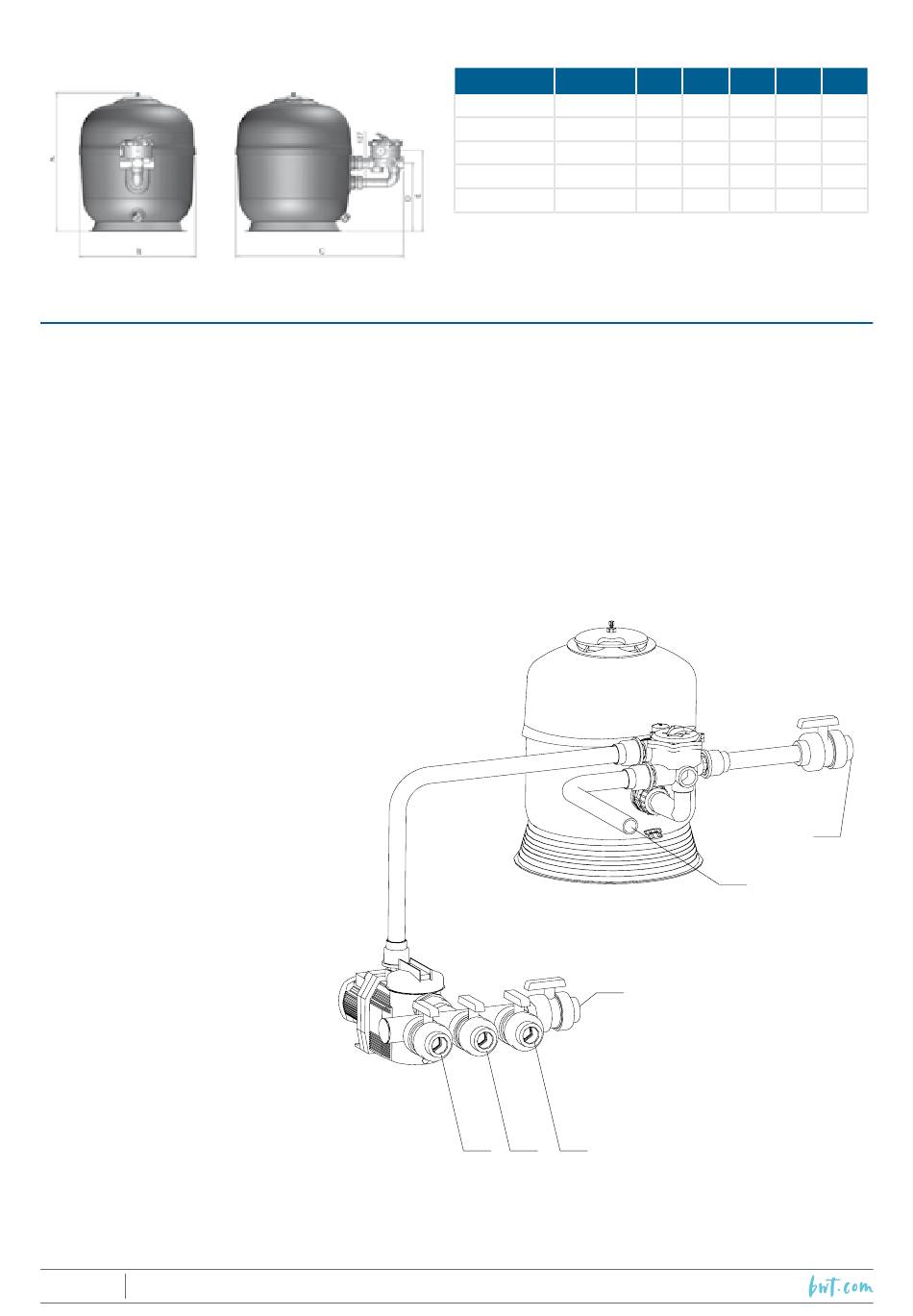

1.1

Installation type

A - B :
Skimmers
C :
Bonde de fond
D : Prise de balai
E :
Refoulement
F :
Evacuation
4/36
2021/01 - Indice de révision : I - Code : 26680
Filtre Vanne
Ø 500-20" 1" 1/2
Ø 610 A-24" 1" 1/2
Ø 610 B-24" 2"
Ø 760-30" 2"
Ø 920-36" 2"
D
B C
A
CONSTRUCTION & RÉNOVATION
A B C D
802 503 800 417
840 612 915 418
840 612 930 418
985 762 1083 495
1111 923 1245 557
E
E
476
477
493
576
638
F
