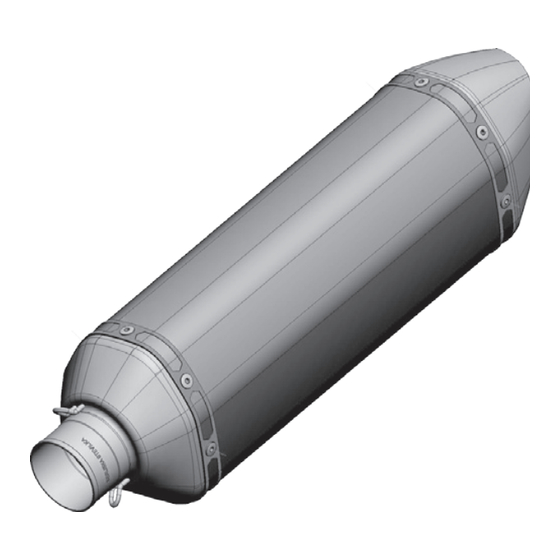

Akrapovic Slip-On Instructions D'installation

Système d'échappement pour la aprilia rsv4, aprilia tuono v4
Masquer les pouces Voir aussi pour Slip-On:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Installation instructions
Akrapovič Exhaust System
Slip-On
for the
Aprilia RSV4
Aprilia Tuono V4
*502250*
EN
Revision 1.0
02/2016
www.akrapovic.com

Publicité

Table des Matières
loading

Manuels Connexes pour Akrapovic Slip-On

Sommaire des Matières pour Akrapovic Slip-On

  • Page 1 Installation instructions Akrapovič Exhaust System Slip-On for the Aprilia RSV4 Aprilia Tuono V4 *502250* Revision 1.0 02/2016 www.akrapovic.com...

  • Page 2: General Information

    Akrapovič takes all copyright and other rights infringement cases under serious consideration. If you have any reason to believe that your exhaust system is not an original Akrapovič product, please contact our local partners or Akrapovič at info@akrapovic.com. 2 / 20...
  • Page 3 (PLEASE USE THE QR CODE ON THE FRONT PAGE OR LOOK FOR “SCHEMATIC VIEW” IN THE RESPECTIVE PRODUCT PAGE ON WWW.AKRAPOVIC.COM). MAKE SURE THAT YOU HAVE ALL THE PARTS NECESSARY FOR THE INSTALLATION OF YOUR NEW AKRAPOVIČ EXHAUST SYSTEM. IF ANY OF THE PARTS IS MISSING, PLEASE DO NOT PROCEED WITH UNINSTALLING YOUR STOCK EXHAUST SYSTEM/ INSTALLING THE AKRAPOVIČ...

  • Page 4: General Note

    Please consult the appropriate laws in your area before installing any aftermarket part or system on your vehicle to ensure compliance with all applicable laws. Neither Akrapovic d.d. nor any of their subsidiaries or the sellers of the parts or systems make any representation that any of their parts or systems comply with any such laws.

  • Page 5: Parts List

    Muffler and pipes Detailed list of parts can be found on the Akrapovič website (please use the QR code on the front page or look for “Schematic view” in the respective product page on www.akrapovic.com). REMOVAL OF STOCK EXHAUST SYSTEM: The process of uninstalling the original exhaust system may vary depending on the existing exhaust system.
  • Page 6 REMOVAL OF ORIGINAL EXHAUST SYSTEM: Put the motorcycle on a side stand, we recommend a racing stand. Unscrew the marked bolts from the muffler hanging, the metal clamp at the muffler link pipe-collector connection and lower muffler bracket (Figure 1, 2). Remove the muffler.
  • Page 7 Remove the metal collar and rubber damper from the stock muffler hanging bracket (Figure 3, 4). Figure 3 Figure 4 7 / 20...
  • Page 8 Unscrew the marked bolts and remove the plastic fasteners from the left and right side of the cowling (Figure 5, 6). Figure 5 Figure 6 8 / 20...
  • Page 9 Unscrew the marked bolts and remove the lower part of the cowling (Figure 7). Figure 7 9 / 20...
  • Page 10 INSTALLATION OF THE AKRAPOVIČ SLIP-ON EXHAUST SYSTEM: Coat the bolt and interior of the metal clamp with Akrapovič antiseize lead-free copper paste (black tube) and correctly install it onto the link pipe (Figure 8). IMPORTANT: use anti-seize copper paste on bolt threads and interior of the metal clamp! Figure 8 Coat the bolt and interior of the metal clamp with spring hook whit Akrapovič...
  • Page 11 Figure 10 Slide the link pipe onto the stock collector and attach the spring (Figure 11). IMPORTANT: make sure, that spring pull the link pipe all the way onto the stock collector – use rubber mal- let if necessary to tap the connection into place! Figure 11 11 / 20...
  • Page 12 Unscrew the marked bolts and remove the passenger’s footrest (Figure 12). Figure 12 Attach the additional Akrapovič stainless steel bracket to the stock passenger’s footrest, useing Akrapovič M8x16 bolt (Figure 13). IMPORTANT: use bolt sealent on M8x16 bolt threads!
  • Page 13 For optional carbon fiber muffler bracket: asemble passenger’s footrest with the Akrapovič carbon fiber muffler bracket using Akrapovič bolts, washers and distance bushes (Figure 14). Figure 14 Attach asembled passenger’s footrest to the subframe, using stock bolts or in case of optional carbon fiber bracket use Akrapovič...
  • Page 14 Correctly position the carbon-fiber clamp and slide it onto the muffler - bear in mind the left offset of the carbon fiber- clamp viewed from the rear (Figure 16, 17). IMPORTANT: open the clamp slightly wider than the diameter of the outer sleeve of the muffler – do not...
  • Page 15 Position the muffler correctly and slide it onto the outlet side of the link pipe. Attach the springs (Figure 18). IMPORTANT: make sure, that springs pull the muffler all the way onto the link pipe – use rubber mallet if necessary to tap the connection into place! INSTALLATION TIP: coat the interior of the muffler inlet bush with ceramic grease (white tube).
  • Page 16 Figure 20 Tighten the metal clamp and metal clamp with spring hook (Figure 21). 2 Nm 9.8Nm 1.4ftlb 7 ftlb Figure 21 16 / 20...
  • Page 17 Attach the cowlings in the reverse order from the order in which they were removed (Figure 22, 23). IMPORTANT: because of the risk of melting or fire, the drain pipes must be correctly attached to the cowling (Figure 23)! Make sure, that drain pipes doesn’t touch the exhaust pipe! 1 Nm 0.7ftlb 1.5Nm...
  • Page 18 FINAL INSTALLATION AND MAINTENANCE: Clean grease spots off all exhaust system surfaces, when installation is finished. Cleaning will prevent spots from burning onto the surface. Do not use aggressive chemical cleaners, because they can damage the surface or sticker.
  • Page 19 TROUBLESHOOTING: Problem Possible cause Solution tighten the clamp to specified loosened clamp torque Exhaust gas leaks out of the muffler/pipe clamp connections tap the connection into place and connection is not completely tighten the clamp to specified joined torque 19 / 20...
  • Page 20 www.akrapovic.com...
  • Page 21 Einbauanleitung Akrapovič-Auspuffanlage Slip-On für Aprilia RSV4 Aprilia Tuono V4 *504972* Version 1.0 02/2016 www.akrapovic.com...

  • Page 22: Allgemeine Informationen

    Akrapovič unterzieht alle Fälle von Verstößen gegen Urheber- und andere Rechte einer eingehenden Prüfung. Sollten Sie Grund zu der Annahme haben, dass es sich bei Ihrer Auspuffanlage nicht um ein Originalprodukt von Akrapovič handelt, wenden Sie sich bitte an unsere Partner vor Ort oder an Akrapovič unter info@akrapovic. com.
  • Page 23 TEILELISTE AB (BITTE VERWENDEN SIE DEN QR-CODE AUF DER VORDERSEITE ODER SUCHEN SIE NACH „SCHEMATISCHE ÜBERSICHT“ AUF DER JEWEILIGEN PRODUKTSEITE UNTER WWW. AKRAPOVIC.COM). STELLEN SIE SICHER, DASS IHNEN ALLE ERFORDERLICHEN TEILE FÜR DEN EINBAU IHRER NEUEN AKRAPOVIČ-AUSPUFFANLAGE ZUR VERFÜGUNG STEHEN. SOLLTE EIN TEIL FEHLEN, BAUEN SIE IHRE ORIGINAL-AUSPUFFANLAGE BITTE NICHT AB/BAUEN SIE DIE AKRAPOVIČ-AUSPUFFANLAGE NICHT EIN UND WENDEN SIE SICH AN DEN HÄNDLER, BEI DEM SIE...

  • Page 24: Allgemeiner Hinweis

    Sie einige grundlegende Hinweise zur Konformität Ihrer Akrapovič-Auspuffanlage mit verschiedenen gesetzlichen Anforderungen im produktbezogenen Teil unserer Website (bitte verwenden Sie den QR-Code auf der Vorderseite oder suchen Sie auf www.akrapovic.com nach der jeweiligen Produktseite). Die EG- und ECE-Betriebserlaubnis finden Sie auf dem Zertifikat, das Ihrem Produkt beiliegt.
  • Page 25 Eine detaillierte Teileliste finden Sie auf der Website von Akrapovič (bitte verwenden Sie den QR-Code auf der Vorderseite oder suchen Sie nach „Schematische Übersicht“ auf der jeweiligen Produktseite unter www. akrapovic.com). AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Der Vorgang des Ausbaus der Original-Auspuffanlage kann je nach der bestehenden Auspuffanlage variieren.
  • Page 26 ENTFERNUNG DER ORIGINAL-AUSPUFFANLAGE: Stellen Sie das Motorrad auf einen Seitenständer, wir empfehlen einen Zentralständer. Lösen Sie die markierten Schrauben von der Schalldämpfer-Aufhängung, der Metallklemme an der Verbindung zwischen Schalldämpfer-Verbindungsrohr und Kollektor und der unteren Schalldämpfer-Halterung (Abb. 1, 2). Entfernen Sie den Schalldämpfer.
  • Page 27 EINBAU DER AKRAPOVIČ-SLIP-ON-AUSPUFFANLAGE: Bestreichen Sie die Schraube und die Innenseite der Metallklemme mit bleifreiem Akrapovič Heißschrauben- Compound (schwarze Tube) und befestigen Sie sie korrekt am Verbindungsrohr (Abb. 8). WICHTIG: Verwenden Sie ein Heißschrauben-Compound an allen Schraubengewinden und auf der Innenseite der Metallklemme! Bestreichen Sie die Schraube und die Innenseite der Metallklemme mit Federhaken mit bleifreiem Akrapovič...
  • Page 28 INSTALLAZIONE FINALE E MANUTENZIONE: A montaggio terminato eliminare le macchie di grasso da tutte le superfici dell'impianto di scarico. Questo evita che le macchie brucino sulla superficie. Non utilizzare detergenti chimici aggressivi che potrebbero danneggiare la superficie o l'adesivo.
  • Page 29 FEHLERBEHEBUNG: Problem Mögliche Ursache Lösung ziehen Sie die Klemme mit dem gelockerte Klemme vorgegebenen Drehmoment fest Abgase treten aus den Verbindungen von Schalldämpfer klopfen Sie die Verbindung an und Rohrklemmen aus die Verbindung ist nicht die richtige Stelle und ziehen vollständig verbunden Sie die Klemme mit dem vorgegebenen Drehmoment fest...
  • Page 30 www.akrapovic.com...

  • Page 31: Istruzioni Per Il Montaggio

    Istruzioni per il montaggio Impianto di scarico Akrapovič Slip-On per i modelli Aprilia RSV4 Aprilia Tuono V4 Revisione 1.0 02/2016 www.akrapovic.com...

  • Page 32: Informazioni Generali

    Akrapovič prende in seria considerazione tutti i casi di violazione del copyright e degli altri diritti. Se per qualsiasi motivo ritieni che il tuo impianto di scarico non sia un prodotto originale Akrapovič ti preghiamo di contattare i nostri partner locali o direttamente Akrapovič all’indirizzo info@akrapovic.com. 12/60...
  • Page 33 SUL NOSTRO SITO WEB (SI PREGA DI UTILIZZARE IL CODICE QR RIPORTATO IN COPERTINA O DI CERCARE LA “VISUALIZZAZIONE SCHEMATICA” NELLA RISPETTIVA PAGINA DEL PRODOTTO SU WWW.AKRAPOVIC.COM). ACCERTATI DI AVERE TUTTI I COMPONENTI NECESSARI PER IL MONTAGGIO DEL TUO NUOVO IMPIANTO DI SCARICO AKRAPOVIČ. SE DOVESSE MANCARE UNO QUALSIASI DEI COMPONENTI SI PREGA DI NON PROCEDERE CON LO SMONTAGGIO DELL’IMPIANTO DI SCARICO DI SERIE/MONTAGGIO DELL’IMPIANTO DI SCARICO AKRAPOVIČ...

  • Page 34: Lubrificazione

    Akrapovič a diversi requisiti di legge (si prega di utilizzare il codice QR riportato in copertina o di cercare la rispettiva pagina del prodotto su www.akrapovic.com). Per le omologazioni EC ed ECE si prega di consultare il certificato allegato al prodotto.

  • Page 35: Elenco Dei Componenti

    L’elenco dettagliato dei componenti è disponibile sul sito web di Akrapovič (si prega di utilizzare il codice QR riportato in copertina o di cercare la “Visualizzazione schematica” nella rispettiva pagina del prodotto su www. akrapovic.com). RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: La procedura di smontaggio dell'impianto di scarico di serie può...
  • Page 36 RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: Mettere la moto sul cavalletto laterale; noi consigliamo di utilizzare un cavalletto da corsa. Svitare i bulloni selezionati della staffa di fissaggio del silenziatore, la fascia metallica al giunto tra il tubo di collegamento del silenziatore e il collettore e la staffa inferiore del silenziatore. (Figure 1, 2). Rimuovere il silenziatore.
  • Page 37 MONTAGGIO DELL'IMPIANTO DI SCARICO AKRAPOVIČ SLIP-ON: Rivestire il bullone e l’interno della fascia metallica con la pasta antigrippante Akrapovič senza piombo a base di rame (tubetto nero) e montare correttamente la fascia metallica sul tubo di collegamento (Figura 8). IMPORTANTE: utilizzare la pasta antigrippante a base di rame sulle filettature dei bulloni e all’interno della fascia! Rivestire il bullone e l’interno della fascia metallica con il gancio con la pasta antigrippante Akrapovič...
  • Page 38 INSTALLAZIONE FINALE E MANUTENZIONE: A montaggio terminato eliminare le macchie di grasso da tutte le superfici dell'impianto di scarico. Questo evita che le macchie brucino sulla superficie. Non utilizzare detergenti chimici aggressivi che potrebbero danneggiare la superficie o l'adesivo.

  • Page 39: Risoluzione Problemi

    RISOLUZIONE PROBLEMI: Problema Possibile causa Soluzione serrare la fascia alla coppia fascia allentata specificata I gas di scarico escono dalle fasce di collegamento tra silenziatore e tubi spingi i componenti l'uno verso i componenti non sono l'altro e serra la fascia alla sufficientemente connessi coppia specificata 19/60...
  • Page 40 www.akrapovic.com...
  • Page 41 Instructions d'installation Système d'échappement d'Akrapovič Slip-On pour la Aprilia RSV4 Aprilia Tuono V4 Révision 1.0 02/2016 www.akrapovic.com...

  • Page 42: Informations Générales

    Akrapovič prend très au sérieux tous les cas d'infraction du copyright et des autres droits. Si vous avez des raisons à croire que votre système d'échappement n'est pas un produit d'origine Akrapovič, veuillez contactez nos partenaires locaux ou Akrapovič en envoyant un e-mail à info@akrapovic.com. 22/60...

  • Page 43: Avertissement De Sécurité Et De Conformité, Veuillez Lire Attentivement

    SUR NOTRE SITE (VEUILLEZ UTILISER LE CODE QR FIGURANT SUR LA PREMIÈRE PAGE OU CHERCHER LA « VUE SCHÉMATIQUE » QUE VOUS TROUVEREZ SUR LA PAGE CORRESPONDANTE DU PRODUIT SUR WWW.AKRAPOVIC.COM). ASSUREZ-VOUS DE DISPOSER DE TOUTES LES PIÈCES NÉCESSAIRES POUR L'INSTALLATION DE VOTRE NOUVEAU SYSTÈME D'ÉCHAPPEMENT D'AKRAPOVIČ.

  • Page 44: Avertissements Concernant Les Émissions Et Le Bruit

    Ni Akrapovic d.d., ni aucune de ses filiales ne déclarent que leurs pièces ou systèmes aient reçu un tel ordre exécutif, ou que leurs pièces ou systèmes sont conformes à...

  • Page 45: Liste De Pièces

    Une liste détaillée des pièces peut être trouvée sur le site web d'Akrapovič (veuillez utiliser le code QR figurant sur la première page ou chercher la « vue schématique » sur la page correspondante du produit sur www. akrapovic.com). ENLÈVEMENT DU SYSTÈME D'ÉCHAPPEMENT DE SÉRIE : La procédure de désinstallation du système d'échappement d'origine peut varier en fonction du système...

  • Page 46: Retrait Du Système D'échappement D'origine

    RETRAIT DU SYSTÈME D'ÉCHAPPEMENT D'ORIGINE : Placez la moto sur une béquille latérale, nous vous recommandons d’utiliser une béquille de course. Dévissez les boulons indiqués de la suspension du silencieux, du collier métallique au niveau du raccord tuyau de liaison du silencieux-collecteur et du support inférieur du silencieux (Figure 1, 2).
  • Page 47 INSTALLATION DU SYSTÈME D'ÉCHAPPEMENT SLIP-ON D'AKRAPOVIČ : Recouvrez la vis et le côté intérieur du collier métallique de pâte de cuivre antigrippante sans plomb d'Akrapovič (tube noir) et installez-le correctement sur le tuyau de liaison (Figure 8). IMPORTANT : utilisez une pâte de cuivre antigrippante sur le filetage des boulons et à l'intérieur du collier métallique !

  • Page 48: Installation Finale Et Entretien

    INSTALLATION FINALE ET ENTRETIEN : Nettoyez les taches de graisse de toutes les surfaces du système d'échappement, lorsque l'installation est terminée. En nettoyant les taches, vous éviterez qu’elles brûlent sur la surface. N'utilisez pas de nettoyants chimiques agressifs, car ils peuvent endommager la surface ou l'étiquette.

  • Page 49: Dépannage

    DÉPANNAGE : Problème Cause possible Solution resserrer le collier au couple collier desserré spécifié Fuites du gaz d'échappement du silencieux / raccordements du collier du tuyau mettez la connexion en place le raccord n'est pas et serrer le collier au couple complètement serré...
  • Page 50 www.akrapovic.com...
  • Page 51 Instrucciones de montaje Sistema de escape Akrapovič Slip-On para los modelos Aprilia RSV4 Aprilia Tuono V4 Revisión 1.0 02/2016 www.akrapovic.com...

  • Page 52: Información General

    En caso de que tenga algún motivo para sospechar que su sistema de escape no sea un producto original de Akrapovič, por favor póngase en contacto con nuestros distribuidores oficiales locales o con Akrapovič mediante la dirección de correo electrónico info@akrapovic.com. 32/60...
  • Page 53 PIEZAS DISPONIBLE EN NUESTRA PÁGINA WEB (POR FAVOR UTILICE EL CÓDIGO QR DE LA PÁGINA PRINCIPAL O BUSQUE «VISTA FRONTAL» EN LA PÁGINA DEL PRODUCTO CORRESPONDIENTE EN WWW.AKRAPOVIC.COM). COMPRUEBE QUE TENGA TODAS LAS PIEZAS NECESARIAS PARA EL MONTAJE DE SU NUEVO SISTEMA DE ESCAPE AKRAPOVIČ. EN CASO DE QUE LE FALTE ALGUNA DE LAS PIEZAS, POR FAVOR NO EMPIECE A DESMONTAR SU SISTEMA DE ESCAPE ORIGINAL / MONTAR EL SISTEMA DE ESCAPE DE AKRAPOVIČ, CONTACTE CON EL DISTRIBUIDOR QUE LE HA...
  • Page 54 Akrapovič respecto de varios requisitos legales en la parte de productos de nuestra página web (por favor utilice el código QR de la página principal o consulte la página del producto correspondiente en www. akrapovic.com). Para las homologaciones de tipo CE y CEE por favor consulte el certificado que acompaña a su producto.

  • Page 55: Lista De Piezas

    Puede encontrar una lista detallada de piezas en la página web de Akrapovič (por favor use el código QR en la página principal o busque «vista frontal» en la página del producto correspondiente en www.akrapovic.com). RETIRADA DEL SISTEMA DE ESCAPE ORIGINAL: El proceso para desmontar el sistema de escape original puede variar según el tipo de sistema de escape...
  • Page 56 RETIRADA DEL SISTEMA DE ESCAPE ORIGINAL: Coloque la moto sobre el caballete lateral, recomendamos el uso de un caballete de carreras. Desatornille los pernos indicados del silenciador colgante, la abrazadera metálica y la junta del tubo de conexión del y el colector, así como el soporte inferior del silenciador (Foto 1, 2). Retire el silenciador.
  • Page 57 MONTAJE DEL SISTEMA DE ESCAPE SLIP-ON DE AKRAPOVIČ: Recubra el perno y el interior de la abrazadera metálica con pasta de cobre antiadherente sin plomo de Akrapovič (tubo negro) y móntelo correctamente en el tubo de conexión (Foto 8). IMPORTANTE: ¡Utilice pasta de cobre antiadherente en los pernos roscados y el interior de la abrazadera metálica!
  • Page 58 INSTALACIÓN FINAL Y MANTENIMIENTO: Limpie las manchas de grasa de las superficies del sistema de escape al terminar con la instalación. La limpieza impedirá que las manchas de grasa puedan inflamarse en la superficie. No utilice agentes químicos agresivos durante la limpieza, ya que podrían provocar daños en ella o en los adhesivos.

  • Page 59: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS: Problema Posible causa Solución apriete la abrazadera hasta el abrazadera suelta par especificado El gas de escape sale por el silenciador/ las conexiones de ponga la conexión en su las abrazaderas de los tubos las conexiones no están sitio, a continuación apriete totalmente unidas la abrazadera hasta el par...
  • Page 60 www.akrapovic.com...

  • Page 61: Instruções De Instalação

    Instruções de instalação Sistema de escape Akrapovič Slip-On para Aprilia RSV4 Aprilia Tuono V4 Revisão 1.0 02/2016 www.akrapovic.com...

  • Page 62: Informação Geral

    A Akrapovič é rígida no que diz respeito a todos os casos de violação de direitos de autor e de outros direitos. Caso tenha motivos para acreditar que o seu sistema de escape não é um produto original da Akrapovič, contacte os nossos representantes locais ou a Akrapovič para info@akrapovic.com. 42/60...
  • Page 63 VERIFIQUE AS PEÇAS QUE RECEBEU NA LISTA DE PEÇAS DISPONÍVEL NO NOSSO SÍTIO WEB (USE O CÓDIGO QR NA CAPA OU PESQUISE A «VISUALIZAÇÃO ESQUEMÁTICA» NA PÁGINA CORRESPONDENTE DO PRODUTO EM WWW.AKRAPOVIC.COM). CERTIFIQUE-SE DE QUE TEM TODAS AS PEÇAS NECESSÁRIAS PARA A INSTALAÇÃO DO SEU NOVO SISTEMA DE ESCAPE AKRAPOVIČ.
  • Page 64 Web (use o código QR na capa ou pesquise a página de produto correspondente em www.akrapovic.com). Para aprovações de tipo CE e ECE, consulte o certificado anexo ao seu produto.

  • Page 65: Lista De Peças

    Silenciador e tubos A lista detalhada das peças pode ser consultada no sítio Web da Akrapovič (utilize o código QR na capa ou pesquise «Visualização esquemática» na página do produto correspondente em www.akrapovic.com). REMOÇÃO DO SISTEMA DE ESCAPE INSTALADO: O processo de desmontagem do sistema de escape original pode variar dependendo do sistema de escape original.
  • Page 66 REMOÇÃO DO SISTEMA DE ESCAPE ORIGINAL: Coloque o motociclo no descanso lateral, recomendamos um descanso de competição. Desaperte os parafusos marcados da suspensão do silenciador, grampo de metal na ligação silenciador – colector e encaixe inferior do silenciador (Figura 1, 2). Retire o silenciador.
  • Page 67 INSTALAÇÃO DO SISTEMA DE ESCAPE DE ENCAIXE AKRAPOVIČ: Revista o parafuso e parte interior do grampo de metal com a pasta de cobre sem chumbo anti-gripagem Akrapovič (tubo preto) e instale corretamente no tubo de ligação (Figura 8). IMPORTANTE: use a pasta de cobre anti-gripagem nas roscas dos parafusos e interior do grampo! Revista o parafuso e parte interior do grampo de metal com o mosquetão com a pasta de cobre sem chumbo anti-gripagem Akrapovič...
  • Page 68 INSTALAÇÃO FINAL E MANUTENÇÃO: Limpar as manchas de gordura de todas as superfícies do sistema de escape, quando a instalação estiver concluída. A limpeza irá prevenir manchas de queimadura na superfície. Não usar produtos químicos de limpeza agressivos, pois podem danificar a superfície ou o autocolante.

  • Page 69: Resolução De Problemas

    RESOLUÇÃO DE PROBLEMAS: Problema Possível causa Solução Apertar a braçadeira com o Braçadeira solta torque especificado Fugas de gás do silenciador/ das ligações das braçadeiras de Bater na ligação até se tubulação A ligação não está posicionar corretamente e completamente unida apertar a braçadeira com o torque especificado 49/60...
  • Page 70 www.akrapovic.com...

  • Page 71: Navodila Za Namestitev

    Navodila za namestitev Izpušni sistem Akrapovič Slip-On za modela Aprilia RSV4 Aprilia Tuono V4 Različica 1.0 02/2016 www.akrapovic.com...

  • Page 72: Splošne Informacije

    Oblika izpušnega sistema je zaščitena z registriranim modelom Skupnosti št. RCD002747329-0001. Podjetje Akrapovič bo resno obravnavalo vsako kršitev avtorskih ali drugih pravic. Če sumite, da vaš izpušni sistem ni originalni izdelek podjetja Akrapovič, se obrnite na lokalnega partnerja podjetja Akrapovič ali na podjetje Akrapovič na naslovu info@akrapovic.com. 52/60...
  • Page 73 DELE, KI STE JIH PREJELI, PRIMERJAJTE S SEZNAMOM DELOV NA SPLETNI STRANI PODJETJA AKRAPOVIČ (UPORABITE KODO QR NA SPREDNJI STRANI ALI POIŠČITE SHEMATSKI PRIKAZ NA STRANI POSAMEZNEGA IZDELKA NA NASLOVU WWW.AKRAPOVIC.COM). PREPRIČAJTE SE, DA STE PREJELI VSE DELE, KI JIH POTREBUJETE ZA NAMESTITEV NOVEGA IZPUŠNEGA SISTEMA AKRAPOVIČ.
  • Page 74 (uporabite kodo QR na sprednji strani ali pa poiščite stran določenega izdelka na naslovu www.akrapovic.com). Za homologaciji ES in EGS si oglejte certifikat, ki je priložen izdelku.

  • Page 75: Seznam Delov

    Dušilec in cevi Podroben seznam delov je na voljo na spletni strani podjetja Akrapovič (uporabite kodo QR na sprednji strani ali poiščite shematski prikaz na strani posameznega izdelka na naslovu www.akrapovic.com). ODSTRANJEVANJE TOVARNIŠKEGA IZPUŠNEGA SISTEMA: Postopek odstranjevanja originalnega izpušnega sistema se lahko med izpušnimi sistemi razlikuje. Originalni izpušni sistem odstranite skladno z navodili proizvajalca.
  • Page 76 ODSTRANJEVANJE ORIGINALNEGA IZPUŠNEGA SISTEMA: Motorno kolo postavite na nogo. Priporočamo uporabo dirkalnega stojala. Odvijte označene vijake z visečega nosilca dušilca, objemko na spoju povezovalne cevi dušilca in kolektorja ter spodnji nosilec dušilca (Slika 1, 2). Odstranite dušilec. Odstranite kovinsko objemko in gumijasti blažilnik z visečega nosilca tovarniškega dušilca (Slika 3, 4).
  • Page 77 NAMESTITEV IZPUŠNEGA SISTEMA AKRAPOVIČ SLIP-ON: Premažite vijak in notranjo stran objemke z bakreno pasto za zaščito pred korozijo brez svinca Akrapovič (črna tuba) in pravilno namestite objemko na povezovalno cev (Slika 8). POMEMBNO: na navoje vijaka in notranjost objemke nanesite bakreno pasto za zaščito pred korozijo.
  • Page 78 KONČNA NAMESTITEV IN VZDRŽEVANJE: Z vseh površin izpušnega sistema po zaključku namestitve očistite vse mastne madeže. Če jih ne očistite, se bodo madeži vžgali v površino. Ne uporabljajte agresivnih čistil, saj lahko poškodujejo površino oz. nalepko. 1. Dušilec – zunanji ovoj iz titana: očistite ga z mehko krpo, ki jo navlažite z univerzalnim mazivom v razpršilu (WD-40 ali podobnim)*.
  • Page 79 UGOTAVLJANJE IN ODPRAVLJANJE TEŽAV: Težava Možen vzrok Ukrep Objemko privijte skladno Premalo privita objemka z navedenim zateznim momentom. Izpušni plin uhaja iz spojev, zatesnjenih z objemkami. Spoj potisnite do konca skupaj, objemko pa privijte Spoj ni pravilno sestavljen. skladno z navedenim zateznim momentom.
  • Page 80 www.akrapovic.com...
