Manuel utilisateur de l'AUDEMAT FM Monitor 10.9.x – 03/2020
➢
Un seul cavalier doit être installé au milieu des broches.
1 cavalier de codage au milieu
◼

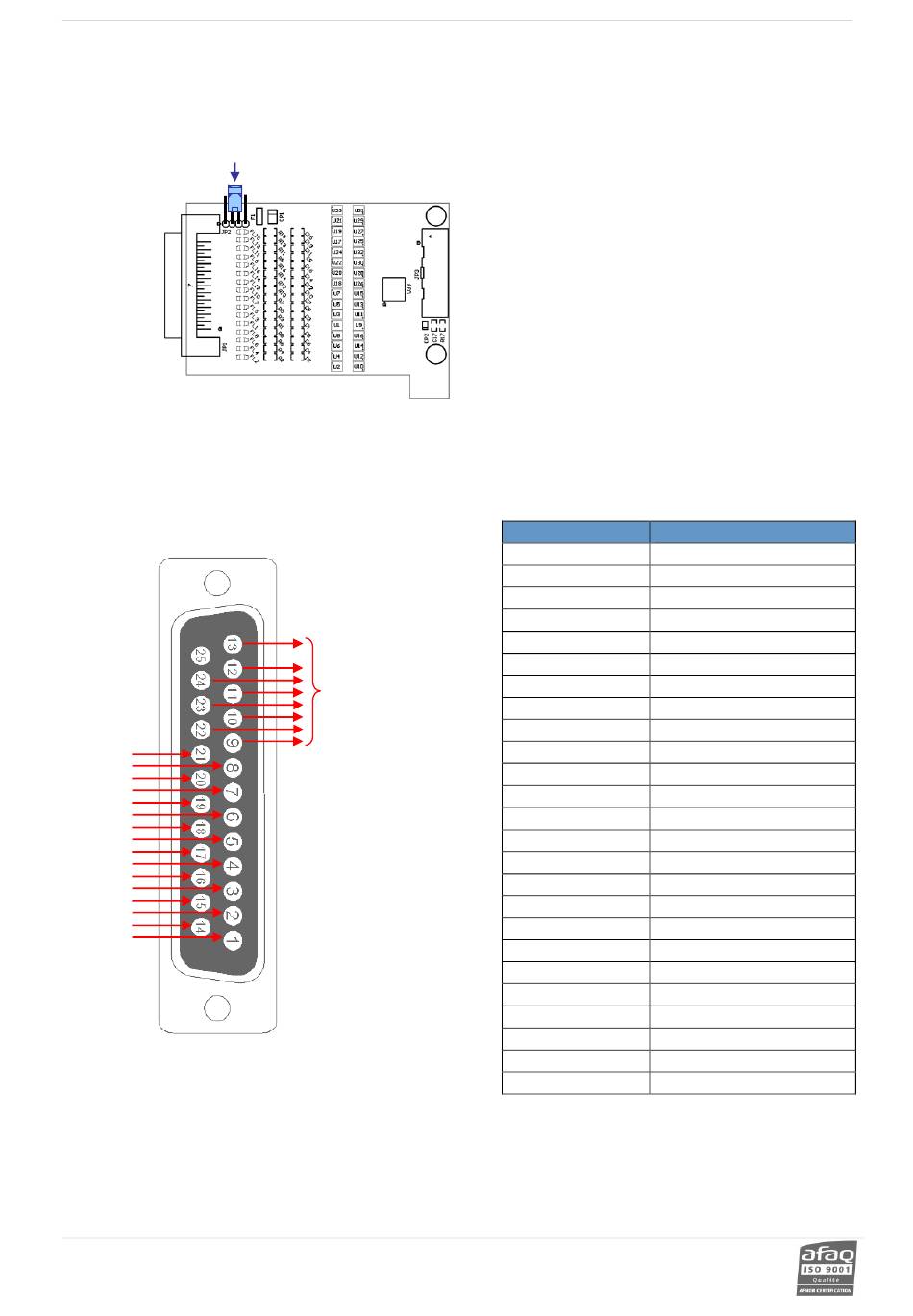

Plan de connexion externe du module d'entrées digitales :
Les connexions externes se font sur le connecteur SUB-D 25pts femelle placé en bout de la carte.
CONNECTEUR SUB-D 25pts FEMELLE
IN16
IN15
IN14
IN13
IN12
IN11
IN10
IN09
IN08
IN07
IN06
IN05
IN04
IN03
IN02
IN01
Note : Lorsque le mode 'alimentation interne' est choisi, la masse des communs est aussi celle de
l'équipement.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
Mode 'alimentation externe' :
COMMUN
(Broches reliées en interne)
N° de BROCHE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Page 113
DESCRIPTION
Entrée digitale 1
Entrée digitale 3
Entrée digitale 5
Entrée digitale 7
Entrée digitale 9
Entrée digitale 11
Entrée digitale 13
Entrée digitale 15
Commun
Commun
Commun
Commun
Non connecté
Entrée digitale 2
Entrée digitale 4
Entrée digitale 6
Entrée digitale 8
Entrée digitale 10
Entrée digitale 12
Entrée digitale 14
Entrée digitale 16
Commun
Commun
Commun
Commun
