Manuel utilisateur de l'AUDEMAT FM Monitor 10.9.x – 03/2020
11.4. Puissance MPX

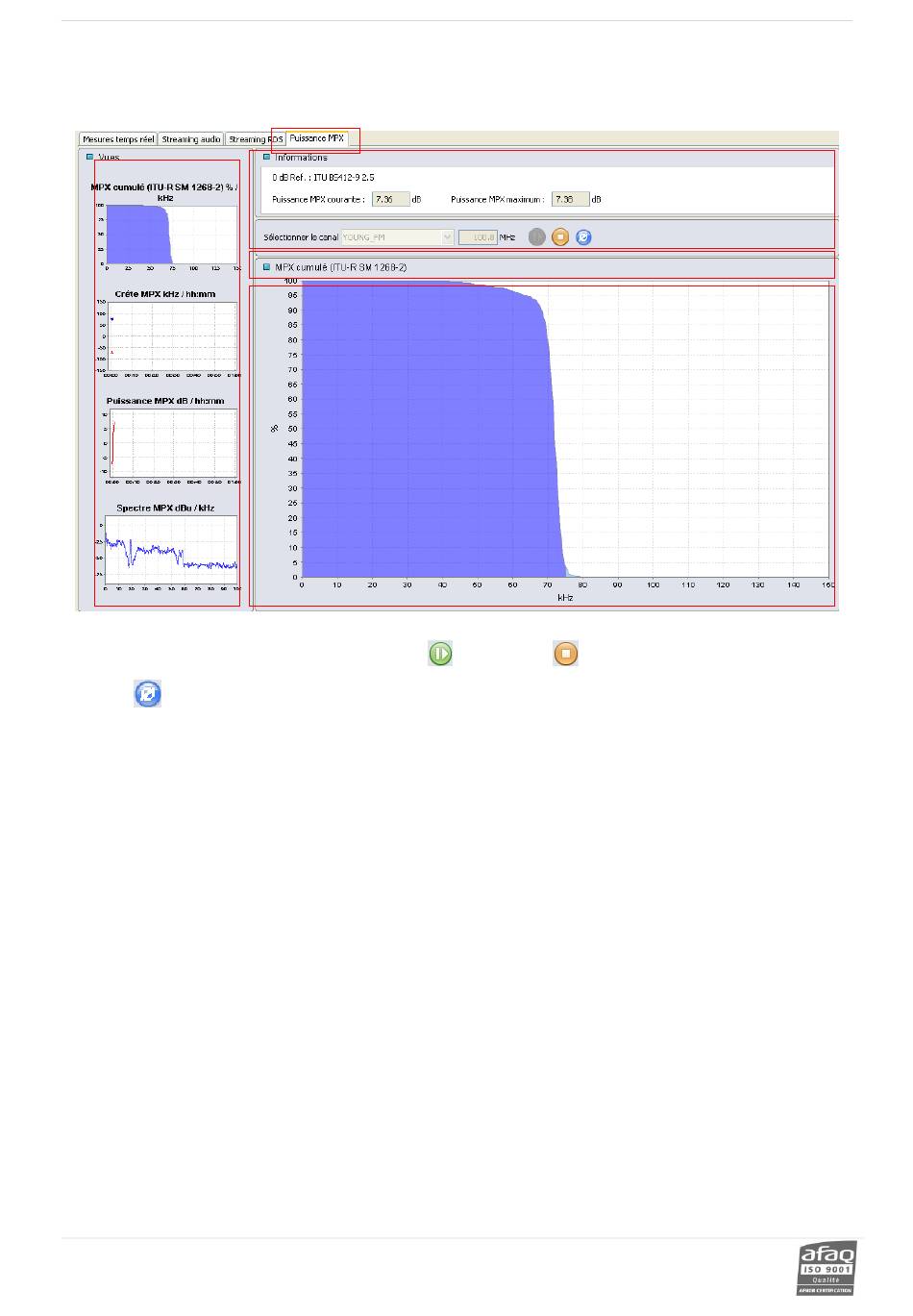

Activer l'onglet 'Puissance MPX' pour visualiser les mesures de la puissance MPX en temps réel.
3
Pour faire des mesures, sélectionner un des programmes configurés ou saisir simplement la fréquence de votre choix si
elle n'a pas été configurée (1). Puis utiliser les boutons
Le bouton
permet de réinitialiser les mesures.
Les données MPX sont affichées en format numériques pour faciliter l'interprétation (2).
La valeur de la puissance max ne sera affichée qu'après une minute de mesures.
Quatre graphiques représentent les courbes suivantes
MPX cumulé : diagramme du MPX cumulé, conforme à la norme ITU-R SM.1268-2.
Le MPX cumulé indique le ratio de temps pendant lequel les niveaux d'excursion sont supérieurs ou
égaux à la valeur de déviation de 75 kHz.
Crête MPX : représentation temporelle de la déviation minimale et maximale.
Puissance MPX : représentation temporelle de la puissance multiplex calculée (en dB, suivant la norme ITU BS412-9).
Spectre MPX
!
Nos équipements de surveillance FM utilisent des filtres FI étroits (150 kHz/-3 dB) choisis pour leur
caractéristique de sélectivité nécessaire à la stabilité des valeurs mesurées (AF, pilote, RDS).
Ces filtres fiabilisent les mesures effectuées en présence de programmes adjacents, de densité importante de la
bande FM locale, ou encore en cas de conditions de réception limites.
Cependant des modulations de déviations FM importantes >75 kHz de déviation atteindront le début des
bandes latérales du filtre FI.
Dans ce cas, cela engendre une distorsion et l'affichage du spectre MPX peut laisser apparaître des raies
parasites vers -65 dBu.
Cliquer sur l'un des vignettes pour l'afficher dans la grande zone graphique (4).
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
pour lancer et
pour arrêter les mesures.
(3)
:
Page 104
2
1
4
.
