Manuel utilisateur de l'AUDEMAT FM Monitor 10.9.x – 03/2020

15. CONFIGURATION DES ENTREES / SORTIES OPTIONNELLES

15.1. Module entrées digitales
Se référer au manuel ScriptEasy pour plus d'informations sur la gestion des entrées/sorties.
Ce module est équipé de 16 entrées digitales qui peuvent fonctionner en 2 modes distincts et configurables par
cavaliers :

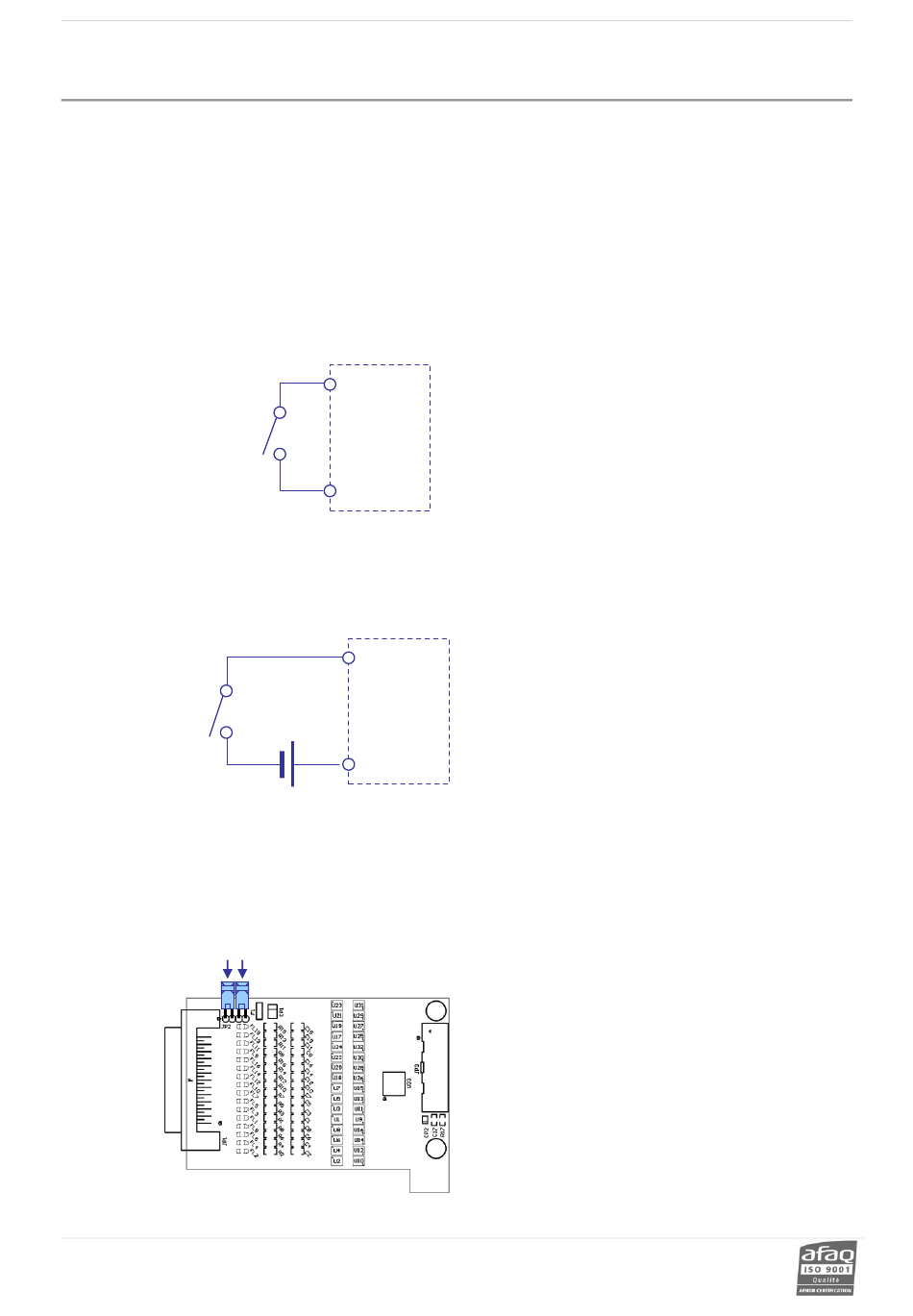

Schéma de principe :
Dans ce mode, toutes les broches 'commun' sont reliées en interne à la masse.
Contact
Lors d'un contact sec entre le commun et une entrée digitale, cette entrée passe à '1', autrement elle reste à '0'.
Dans ce mode, toutes les broches 'commun' sont reliées ensembles en interne mais ne sont plus à la masse. Il faut
maintenant disposer d'une alimentation externe.
Contact
On applique une tension comprise entre 5 et 25 V sur le commun. Maintenant, dès qu'une entrée digitale est
reliée à la masse, celle-ci passe à '1', autrement elle reste à '0'.
Sélectionner le mode interne ou le mode externe :
Deux cavaliers sont installés sur les broches sélectionnées.
2 cavaliers de codage
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
Mode 'alimentation interne' (par défaut) :
ENTREE
DIGITALE
COMMUN
Mode 'alimentation externe' :
(MASSE)
ENTREE
DIGITALE
-
+
COMMUN
(MASSE)
Mode 'alimentation interne' (par défaut) :
Page 112
