Manuel utilisateur de l'AUDEMAT FM Monitor 10.9.x – 03/2020
1.3.3.2. Qualification de la bande FM
La première chose à faire après avoir installé l'AUDEMAT FM Monitor, est de lancer un scan d'identification pour
vérifier, si ça n'a pas déjà été fait avec un analyseur de spectre, que le système d'antennes et toutes les connexions à
l'AUDEMAT FM Monitor sont fonctionnels et pour vérifier le niveau RF moyen détecté.

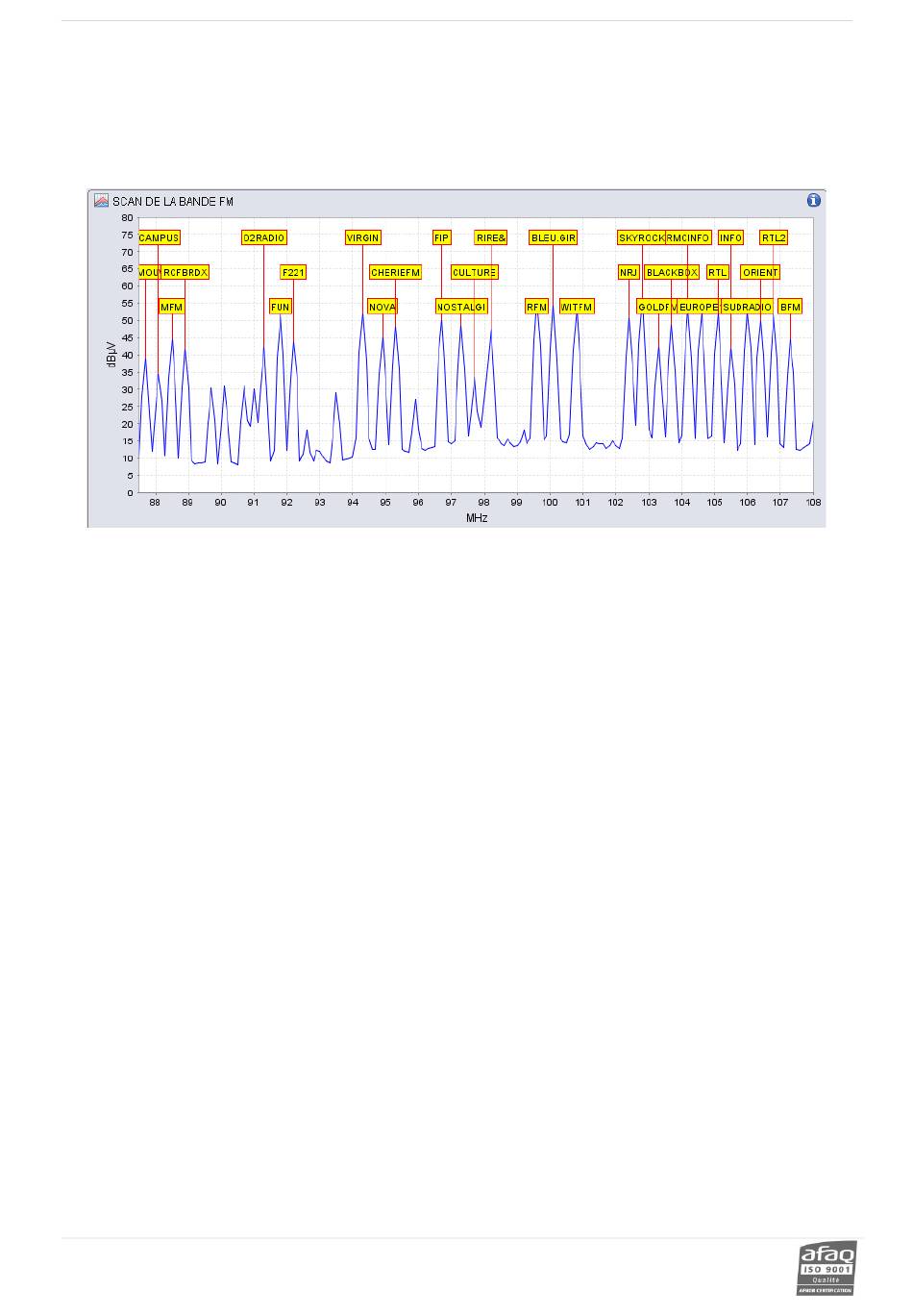

Fig. 1 – scan d'identification de la bande FM (pas : 100 kHz) sur site de surveillance
Le premier scan permet d'identifier les anomalies ou les conditions de surveillance critiques. Les situations les plus
fréquentes sont :
▪
Le champ RF moyen est trop élevé: les récepteurs FM de l'AUDEMAT FM Monitor sont capables de détecter
des signaux entre 20 et 95 dBµV, mais pour les besoins de la surveillance, le niveau nominal devrait être plus
bas afin de garantir que les informations des sous-porteuses sont correctement décodées et que le cycle de
surveillance est loin des conditions de saturation provoquées par des champs forts.
▪
La distribution d'énergie de la bande FM dépend du niveau RF de toutes les sous-porteuses décelées au cours
du scan. Une bande homogène (où toutes les sous-porteuses ont à peu près le même niveau, comme sur la
figure 1) est une bonne base pour la surveillance, puisqu'il n'y a pas de concentration d'énergie sur une
fréquence particulière, donc pas de différentiel RF important entre deux stations surveillées.
Les conditions de surveillance recommandées sont:
▪
Niveau RF des stations contrôlées entre 30 et 65 dBµV
▪
Distance de fréquence entre 2 stations surveillées d'au moins 300 kHz
▪
Niveau de bruit inférieur à 10-15 dBµV
Si le niveau RF des stations surveillées où le niveau de bruit est supérieur aux valeurs conseillées, l'utilisation d'un
atténuateur coaxial passif est recommandée : ce composant permet non seulement de diminuer le niveau RF global,
mais également de « nettoyer » le bruit qui peut influencer le décodage des sous-porteuses.
S'il y a une seule sous-porteuse très forte, l'utilisation d'un filtre réjecteur est recommandée. En général, ce genre de
filtre applique une atténuation uniquement sur la fréquence sur lequel il est réglé et ne modifie pas le champ RF
avoisinant. Exemple de réponse avec filtre réjecteur ci-après :
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
Page 11
