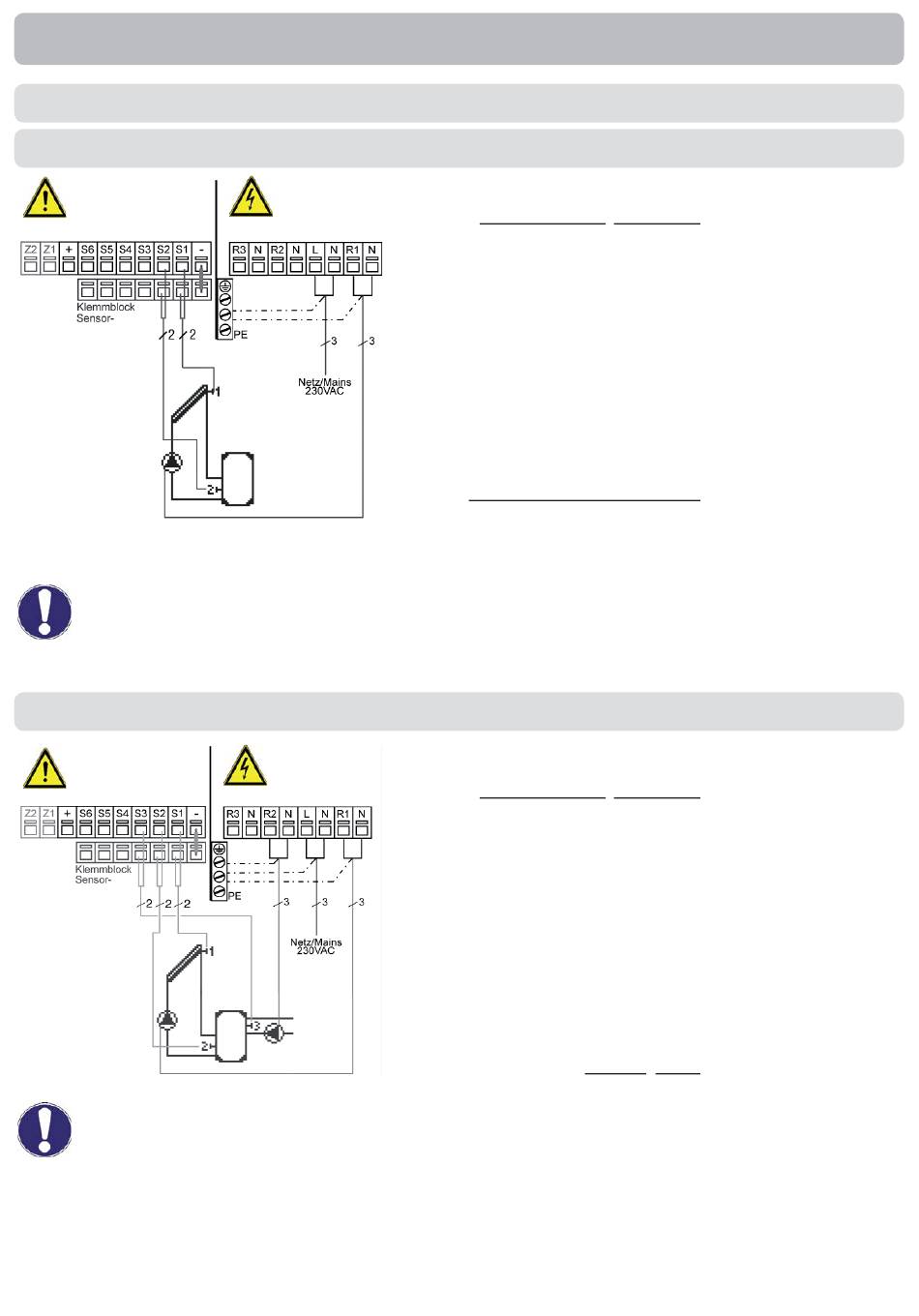

D. - Raccordement électrique
D.1. - Solaire avec accumulateur
Côté sondes
max. 12V
Attention
R1 et R2 sont commutés ensemble afi n de pouvoir raccor-
der la pompe par exemple.
Relais R1 : uniquement pour réglage vitesse
pompes standard charge min. 20VA.
La sonde VFS (en option) sera montée directe-
ment sur le circuit imprimé (image C2.2)
Attention
D.2. - Solar + Thermostat
Côté sondes
max. 12V
Attention
Relais R 1 : uniquement pour réglage vitesse
pompes-standard charge min. 20VA.
La sonde VFS (en option) sera montée directement
sur le circuit imprimé (image C2.2).
Attention
12
Installation
Secteur
230VAC
Danger
Secteur
230VAC
Danger
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur
S2 Sonde 2 ballon
S3 Sonde 3 (en option)
S4 Sonde 4 départ (en option)
S5 non-activé
S6 0..10V/PWM (voir 7.9.2)
+ non-activé
- Masse des sondes
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe L (vitesse variable)
N Pompe N (vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 Pompe L (sans vitesse variable)
N Pompe N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur
S2 Sonde 2 ballon (en bas)
S3 Sonde 3 ballon (en haut)
S4 Sonde 4 départ (en option)
S5 non-activé
S6 0..10V/PWM (voir 7.9.2)
+ non-activé
- Masse des sondes -
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe L (vitesse variable)
N Pompe N (vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 Fonction thermostat L
N Fonction thermostat N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
-
