C.2. - Raccordement électrique
Avant de travailler sur l'appareil, couper l'alimentation électrique et la protéger
contre toute remise sous tension ! Vérifi er l'absence de tension! Seul un tech-
nicien spécialisé est habilité à effectuer le raccordement électrique en respec-
Danger
tant les directives en vigueur. Le régulateur ne doit pas être mis en service en
présence de dommages sur le boîtier, comme par exemple des fi ssures
Les câbles basse tension comme les câbles des sondes de température
doivent être posées séparément des câbles secteur haute tension. N'introduire
les câbles des sondes de température que par le côté gauche et les câbles
Attention
secteur haute tension que par le côté droit de l'appareil.
Les câbles à raccorder à l'appareil doivent être gainés au maximum de 55 mm
et la gaine du câble doit exactement arriver à l'entrée de l'appareil, juste après
le serre-câble.
Attention
Au niveau de l'alimentation du régulateur, il faut prévoir l'installation sur place
d'un coupe-circuit agissant sur tous les pôles, comme un commutateur d'ur-
gence pour chauffage.
Attention
C.2.1.
Installation

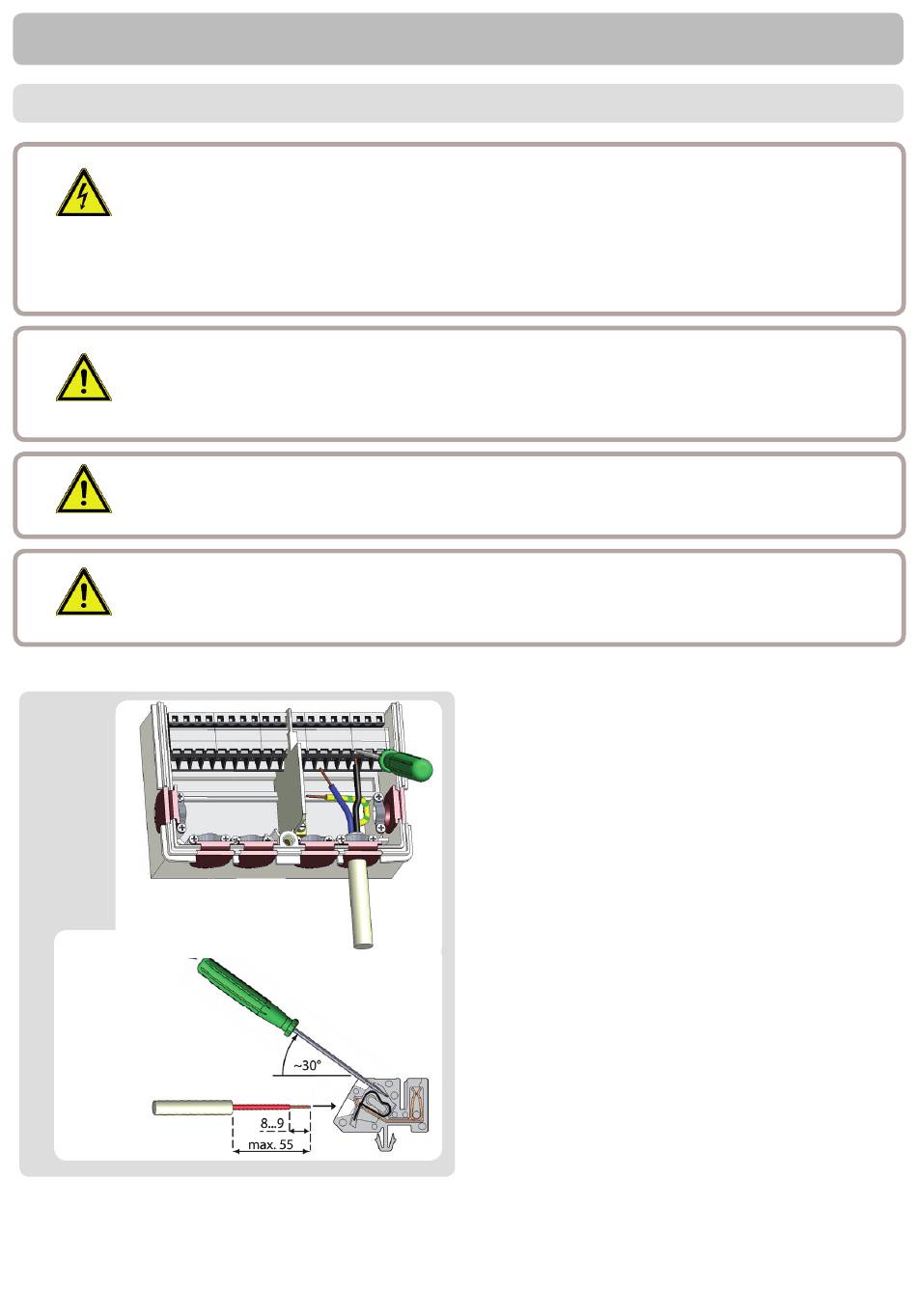

1.Ouvrir le boîtier du régulateur (voir 3.1)
2.Dénuder les câbles au max. de 55 mm, les
introduire, monter les décharges de traction,
isoler les embouts sur 8-9 mm (Fig.3.2.1)
3.Ouvrir les bornes à l'aide d'un
tournevis approprié (Fig.3.2.1) et procéder au
raccordement électrique (page 10)
4. Remettre la partie supérieure du boîtier en
place et le fermer à l'aide de la vis.
5.Réactiver la tension de réseau et mettre le
régulateur en service
9
