D. - Affichage et réglage
(2)

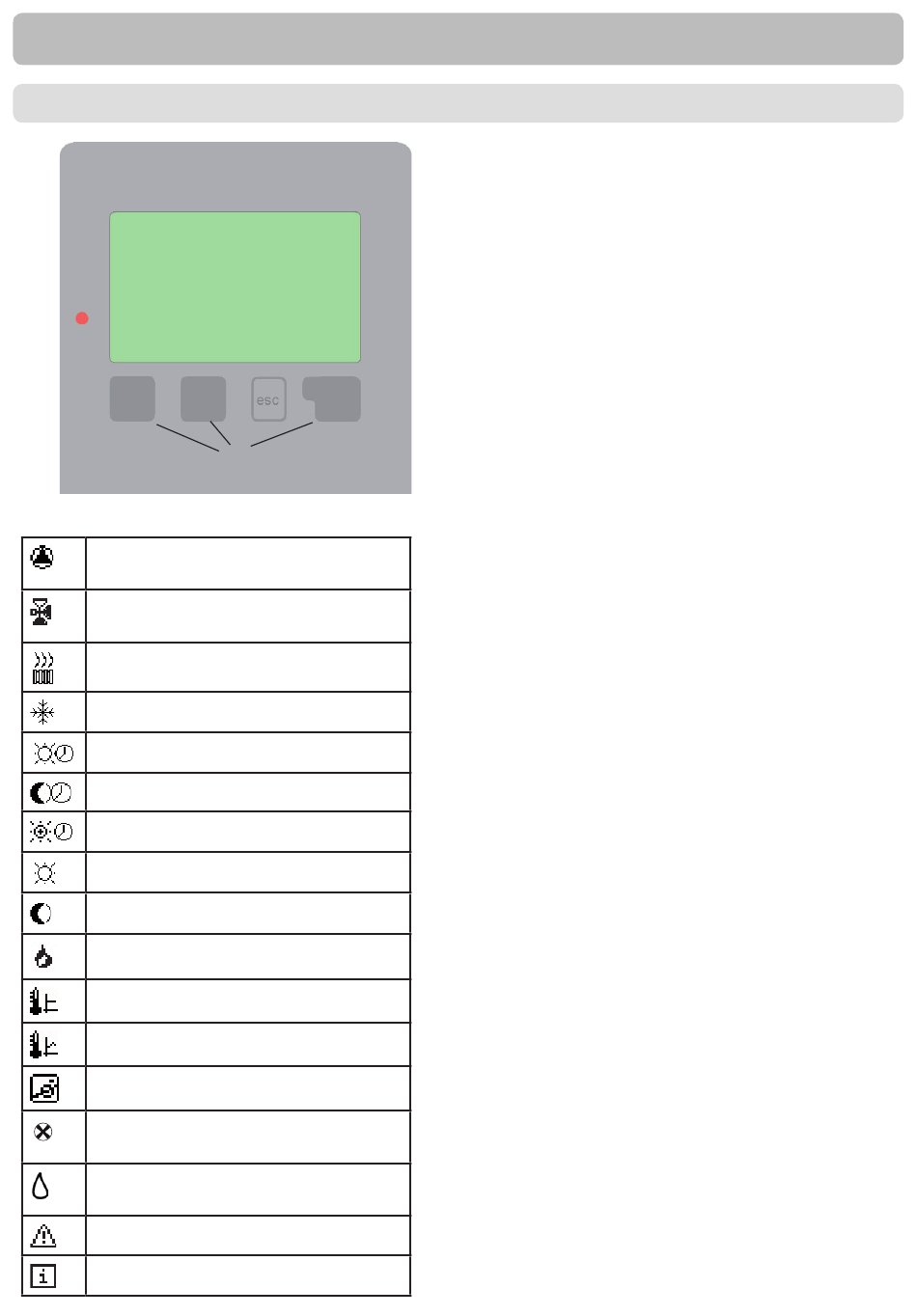

Exemples de symboles d'affichage :
pompe circuit chauffage
(tourne en mode marche)
vanne mélangeuse
(position ouverte en noir)
chauffer/hiver
climatisation/été
chauffage-jour(horloge)
chauffage-nuit(horloge)
chauffage confort(horloge)
marche continue-jour
marche continue-nuit
chauffage nuit activé
marche à température programmée
temp.programmée 14 jours
thermostat extérieur arrêt
climatisation
(tourne en état de marche)
déshumidificateur
(clignote en état de marche)
alerte/info malfonctionnement
nouvelle info
12
Utilisation
(1)
(3)
(4)
La diode électroluminescente (2) s'allume en
vert quand un relais est activé. La diode élec-
troluminescente (2) s'allume en rouge quand
le mode « Arrêt » est configuré. La diode
électroluminescente (2) clignote lentement en
rouge en mode « Manuel ». La diode électro-
luminescente (2) clignote vite en route en cas
de défaut.
Les saisies s'effectuent à l'aide de 4 Touches
(3+4) auxquelles différentes fonctions sont
affectées en fonction de la situation. La touche
« esc » (3) sert à interrompre une saisie ou à
quitter un menu. Le cas échéant, une ques-
tion de sécurité est posée pour demander s'il
faut enregistrer les modifications effectuées.
La fonction des 3 autres touches (4) est
expliquée sur la ligne d'affichage directement
audessus des touches, sachant que la touche
de droite est généralement dédiée à la fonc-
tion de confirmation et de sélection.
Exemples de fonctions des touches :
+/-
= augmenter/réduire valeurs
▲/▼
= faire défiler le menu
vers le haut/vers le bas
oui/non
= accepter/refuser
Infos
= informations complémentaires
retour
= retour à l'écran précédent
ok
= confirmer la sélection
Confirmer = confirmer le réglage
