Paramètres circuit de chauffage
5.3
Courbe caractéristique
Type et pente de la courbe caractéristique de chauffage
La courbe caractéristique permet de contrôler le dégagement de chaleur du circuit de chauf-
fage en
fonction de la température extérieure. Le besoin en chaleur est souvent très variable en
fonction du type de bâtiment/de l'isolation du bâtiment/de la conception du chauffage/de la
température extérieure. C'est pourquoi le régulateur offre la possibilité d'utiliser l'installation
de chauffage avec une courbe caractéristique normale droite (réglage Normal) ou une courbe
caractéristique cassée (réglage Divisé).
Si le réglage Normal est sélectionné, la courbe caractéristique est adaptée dans le régulateur
à l'aide du graphique correspondant. Pendant que la pente correcte est ajustée, le régulateur
ne montre pas seulement le graphique, mais aussi la valeur de la pente et la température de
consigne du cycle de démarrage calculée à -12 °C comme aide.
Si le réglage Divisé est sélectionné, la courbe caractéristique est adaptée dans le régulateur
en 3 étapes à l'aide du graphique correspondant. Tout d'abord, la pente est adaptée grâce à
une courbe caractéristique standard, puis le point de cassure et finalement l'angle de cassure.
Pendant que la courbe caractéristique est ajustée en conséquence, le régulateur ne montre pas
seulement le graphique, mais aussi la valeur de la pente et la température de consigne du cycle
de démarrage calculée à -12 °C comme aide. En cas de nouveau réglage de la courbe caracté-
ristique divisée, la demande est effectuée dans l'ordre inverse.
Plages de réglage :
Courbe caractéristique : Normal ou Divisé/Préréglage : Normal
Pente : 0,0 à 3,0/Préréglage : 0.8
Point de cassure avec température extérieure : +10 °C à -10 °C
Angle de cassure : variable, en fonction de la pente et du point de cassure

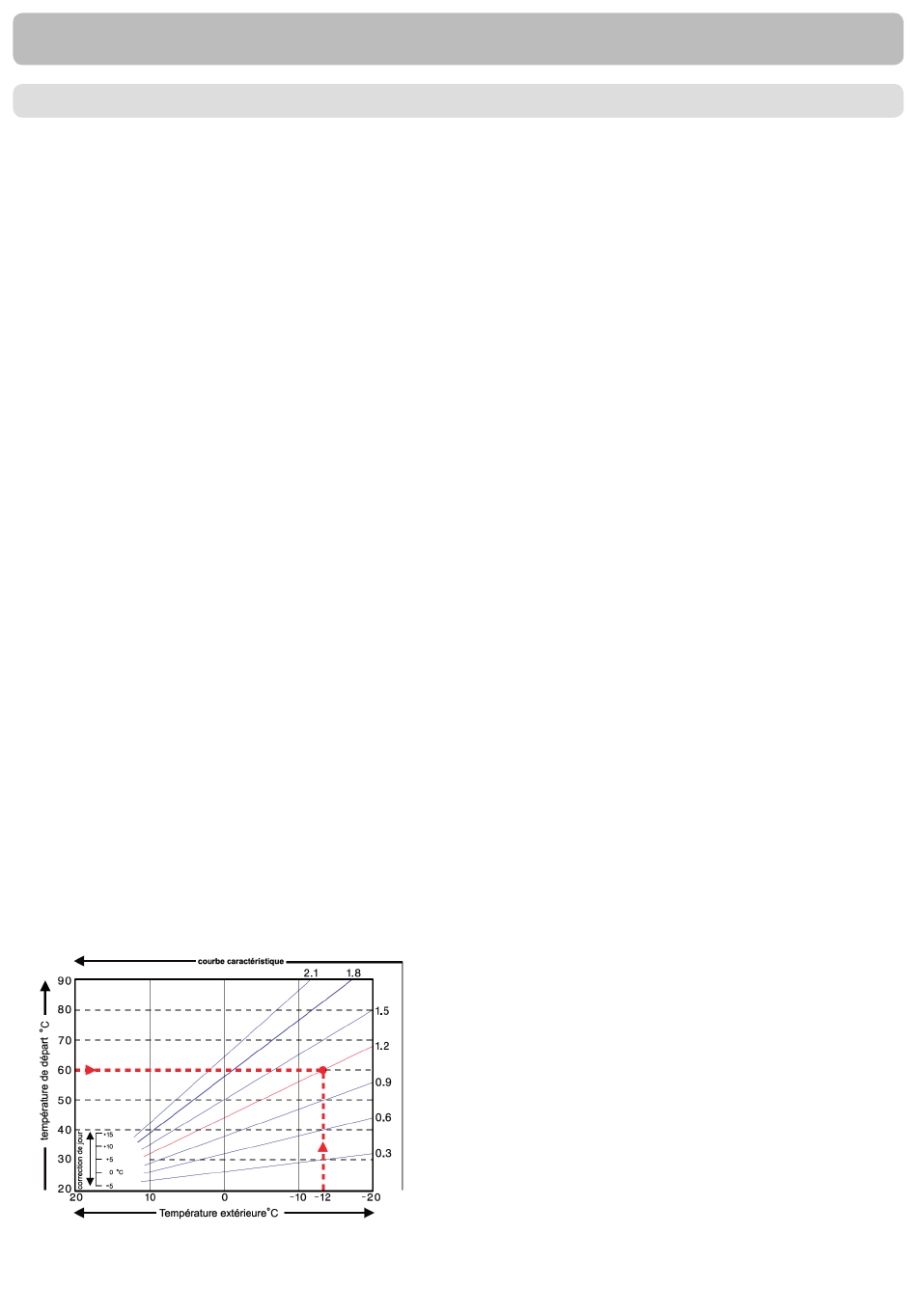

Le diagramme suivant montre l'influence de la pente de courbe caractéristique souhaitée
(courbe normale) sur la température de consigne de cycle de démarrage calculée du circuit de
chauffage. La courbe caractéristique adéquate est définie en déterminant le point d'intersection
de la température maximale de cycle de démarrage calculée (= température de conception) à
température extérieure minimale.
Exemple :
Température de conception des radiateurs 60
°C, cycle de démarrage à température exté-
rieure la plus faible conformément au calcul du
besoin calorifique -12 °C.
Le point d'intersection aboutit à une valeur de
réglage de la pente de 1,2.
