Sorel TDC 4 Instructions De Montage Et De Service page 15

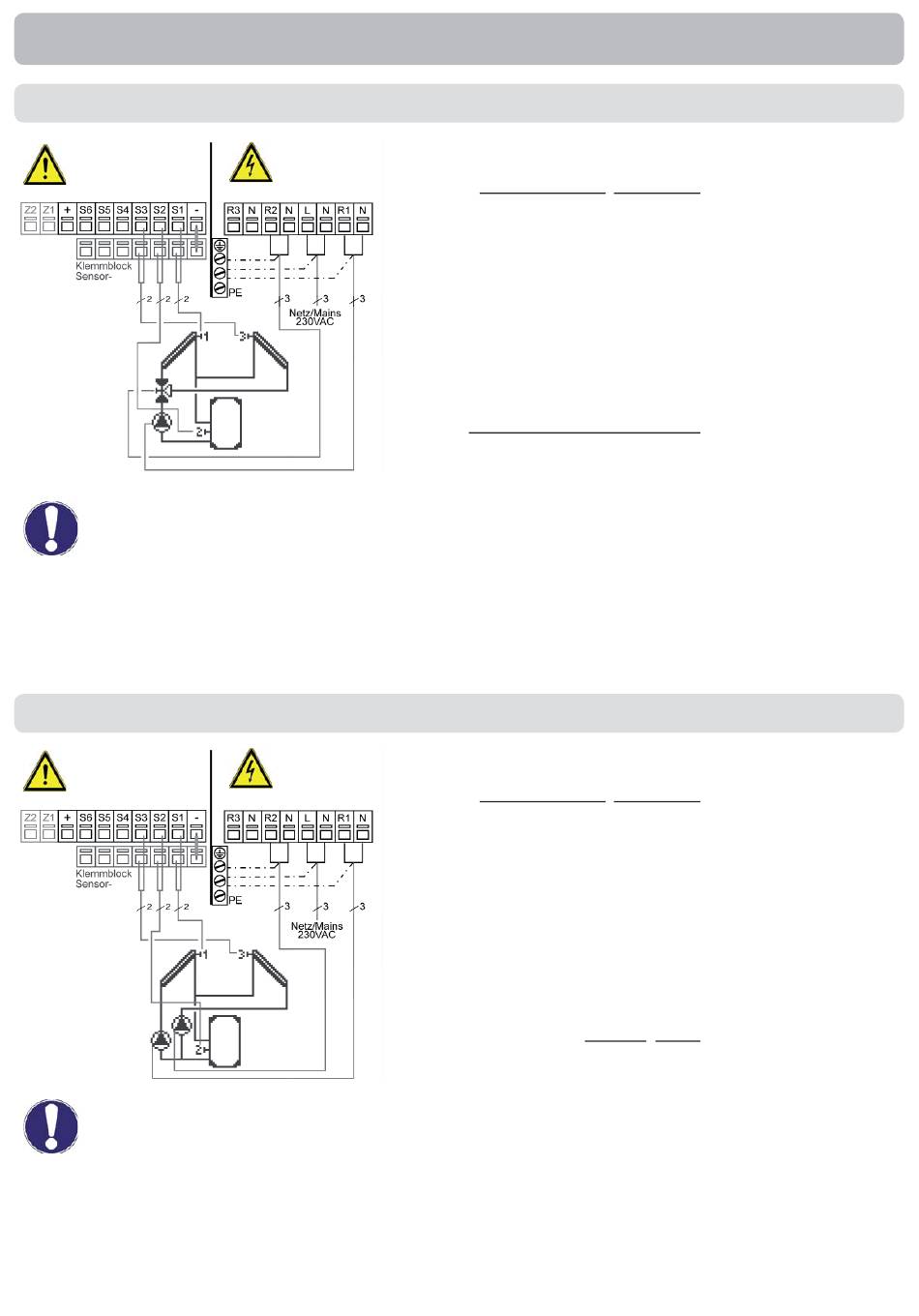

D.7. - Solaire 2 capteurs – Est-Ouest
Côté sondes
max. 12V
Attention
Direction fl ow de la vanne :
R2 marche/vanne marche=chargement capteur
avec sonde 3
Relais R1 uniquement pour réglage vitesse
Attention
pompes standard charge min. 20VA.
La sonde VFS(en option)sera montée directe-
ment sur le bornier(image C2.2)
D.8. - Solaire 2 capteurs - 2 pompes
Côté sondes
max. 12V
Relais R 1 : uniquement pour réglage vitesse
pompes-standard charge min. 20VA.
La sonde VFS(en option sera montée directe-
Attention
ment sur le bornier(image C2.2).
Installation
S Secteur
2 230VAC
Danger
S Secteur
2 230VAC
Danger
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur 1
S2 Sonde 2 ballon
S3 Sonde 3 capteur 2
S4 Sonde 4 entrée ballon en option
S5 non-activé
S6 Masse des sondes –
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe L (vitesse variable)
N Pompe N(vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 Vanne de zone L
N Vanne de zone N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur 1
S2 Sonde 2 ballon
S3 Sonde 3 capteur 2
S4 Sonde 4 entrée ballon en option
S5 non-activé
S6 Masse des sondes –
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe(capt.1) L (vitesse variable)
N Pompe(capt.1) N(vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 Pompe(capt.2) L
N Pompe(capt.2) N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
15
