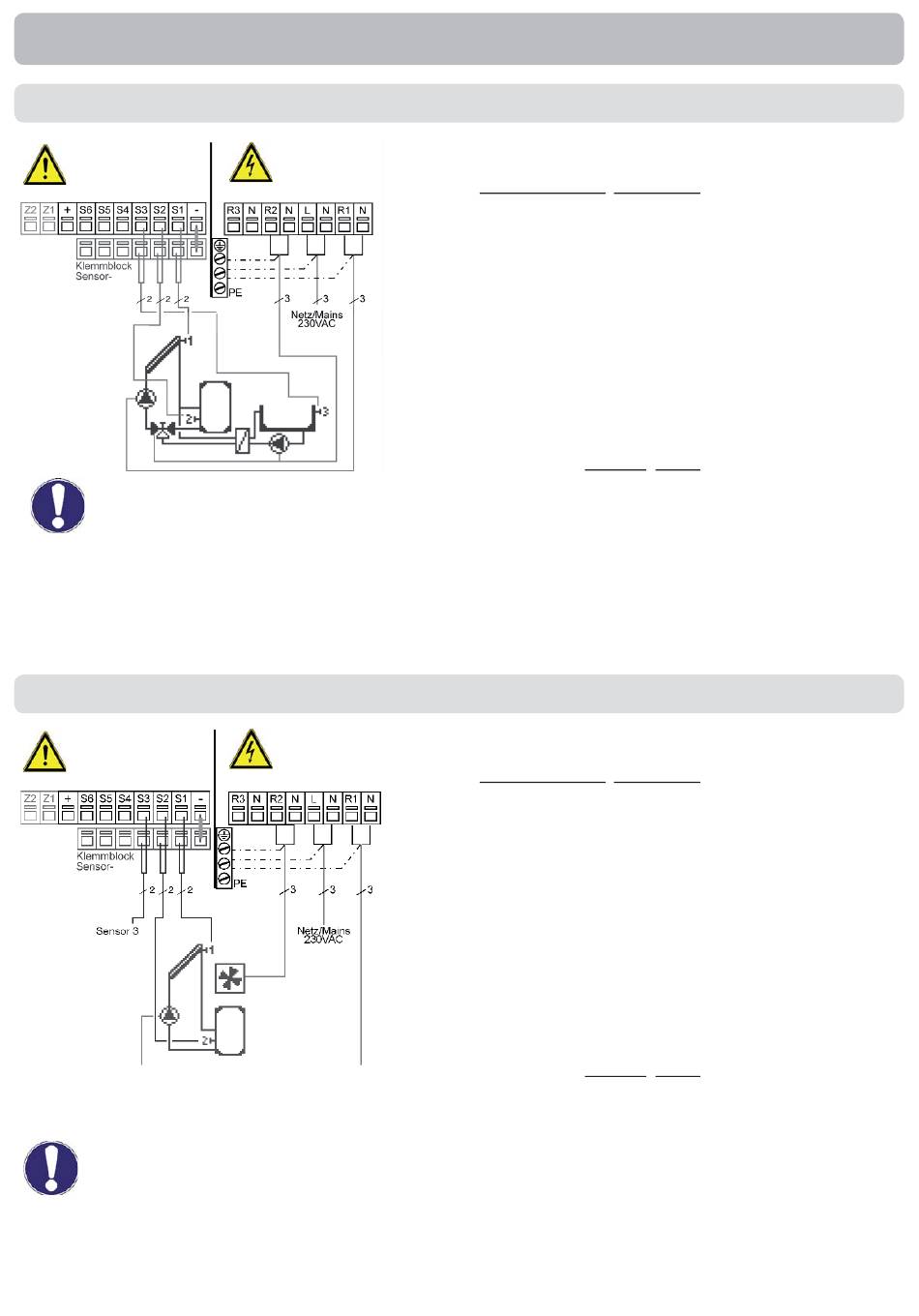

D.13. - Solaire avec ballon et piscine
Côté sondes
max. 12V
Attention
Direction fl ow de la vanne :
R2 marche/vanne marche=chargement sonde
3 (piscine)
Attention
La piscine peut être désactivée en appuyant
de façon prolongée sur la touche « Esc »
Relais R1 uniquement pour réglage vitesse
pompes standard charge min. 20VA.
La sonde VFS(en option)sera montée directe-
ment sur le bornier(image C2.2)
D.14. - Solaire avec refroidissement
Côté sondes
max. 12V
Explication de la fonction refroidissement – voir
6.4.1
Relais R 1 : uniquement pour réglage vitesse
pompes-standard charge min. 20VA.
Attention
La sonde VFS(en option sera montée directe-
ment sur le bornier(image C2.2).
18
Installation
S Secteur
2 230VAC
Danger
S Secteur
2 2 230VAC
Danger
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur
S2 Sonde 2 ballon
S3 Sonde 3 piscine
S4 Sonde 4 entrée échangeur en option
S5 non-activé
S6 0..10V/PWM(voir 7.9.2)
+ non-activé
- Masse des sondes -
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe L (vitesse variable)
N Pompe N(vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 Pompe secondaire + vanne L
N Pompe secondaire +vanne N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
Basse tension max. 12VAC/DC raccordement sur bornier
gauche
Borne Raccordement :
S1 Sonde 1 capteur
S2 Sonde 2 ballon
S3 Sonde 3 en option
S4 Sonde 4 entrée ballon en option
S5 non-activé
S6 Masse des sondes –
+ non-activé
- Masse des sondes -
Raccordement à la terre des sondes (S1-S4) et de 0..10V /
PWM à la borne sonde - .
La polarité des S1 - S4 est dans ce cas indifférente.
Raccordement secteur 230VAC 50-60Hz bornier de
droite !
Borne Raccordement :
R1 Pompe primaire L (vitesse variable)
N Pompe primaire N(vitesse variable)
L Secteur phase L
N Secteur neutre N
R2 refroidissement L
N refroidissement N
R3 en option(voir 7.10)
N en option
Le raccordement à la terre PE se fera à la borne
métallique PE !
