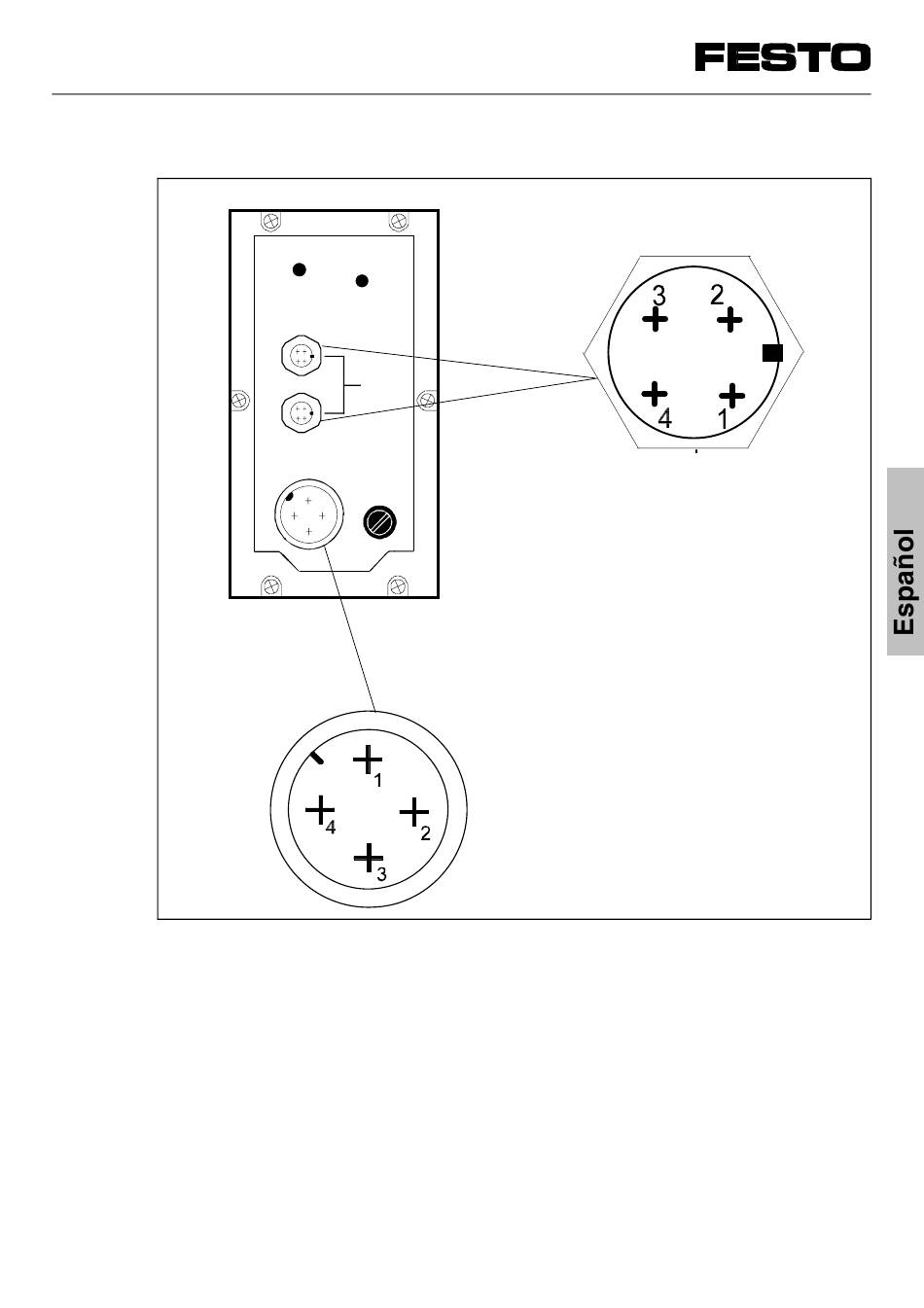

Asignación de pines
Tensión de
funcionamiento
Significado de los indicadores LED
Véase el manual de la "Parte electrónica".
0503a
Bus de campo
1 S+ /Bus 1
2 libre
3 S- /Bus 2
4 Apantallamiento
1 24 V alimentación para
componentes electrónicos y
entradas
2 24 V alimentación para
válvulas y salidas
3 0 V
4 PE (Tierra de protección,
contacto de entrada)
