Raccordement récepteur
Pin 1
Sortie de signal
Pin 2
24 V DC
Pin 3
OSSD 1 sortie
Pin 4
Confirmation
Pin 5
contrôle de la commutation
Pin 6
OSSD 2 sortie
Pin 7
Masse (0 V)
Pin 8
Terre/blindage
Tenir compte du nouveau calcul nécessaire de la distance de sécurité dans le mode «résolution réduite».
Attention: monter un avertisseur lumineux!

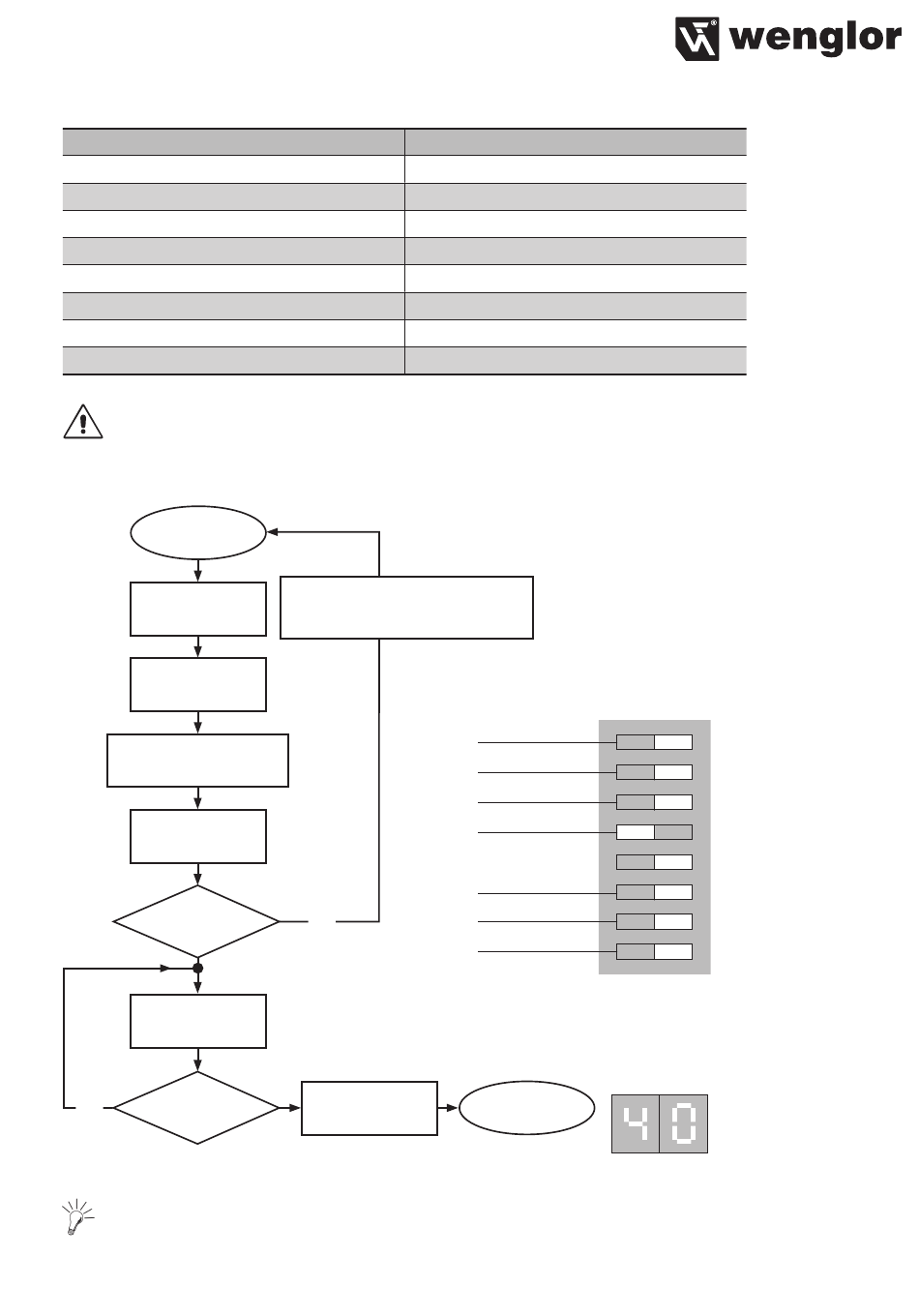

5.4.4.2 Procédure résolution réduite
Start
Activer le
commutateur DiP
résolution réduite
Déplacer l'objet
plusieur fois à travers
la zone protégée
Le nombre des rayons occultés
apparaît à l'affichage et la
LED blanking clignote
Presser la touche
Entrée du récepteur
00 apparaît
à l'affichage et LED
Failure clignote?
Commencer par le
rayon pilote, traverser
la zone protégée avec
la tige de contrôle
Nombre total
non
des rayons apparaît
à l'affichage?
Veuillez noter:
Le rayon pilote de la zone protégée ne doit pas être interrompu durablement.
Indicateur de muting borne muting
Tension d'alimentation 24 V DC
vers API ou relais
libre
libre
vers API ou relais
Tension d'alimentation 0 V
Terre de fonction
1. Libérer le rayon
2. Désactiver le commutateur DIP N°5
«Reduced Resolution»
3. Allumer et éteindre la barrière de sécurité
non
La barrière démarre
et libère les sorties
Positionnement des DIP Switch du récepteur
Serial Communication
Timing
Cascading
Reduced Resolution
Fix Blanking
Contactor Monitoring
Restart Inhibit
ON
Affichage récepteur
Barrières de sécurité
en ordre de marche
résolution réduite
S1
8
7
6
5
4
3
2
1
OFF
Mode
