5.4.4 Résolution réduite
La résolution réduite permet de réduire celle de la barrière de sécurité. La résolution réduite électroniquement offre
des réserves considérables de la fonction par rapport à une barrière dont la résolution est réduite mécaniquement.
La raison en est que sur les barrières à réduction électronique de la résolution, il est assuré que les objets plus petits
que la résolution choisie ne provoqueront pas d'arrêt.
La résolution nécessaire est configurée par apprentissage des objets désirés.
Elle est déterminée de telle manière que les objets puissent passer dans n'importe quelle position à travers
la zone protégée sans que la sortie de sécurité ne provoque d'arrêt. Grâce au tableau, il est obtenu l'affi-
chage de la résolution qui en résulte qui permettra de définir la distance de sécurité.
5.4.4.1 Principe
Résolution
Reduzierte
Auflösung
réduite
= 3 Strahlen
= 3 rayons
unterbrochen
interrompus
weitere
Autres rayons
Strahlen
interrompus
unterbrochen
Résolution
Reduzierte
réduite
Auflösung
= 3 rayons
= 3 Strahlen
unterbrochen
interrompus
Nombre de
d
Résolution
rayons
pour SG4-14
réprimés
(protection des
doigts)
pas de 7 mm
1
21 mm
2
28 mm
3
35 mm
4
42 mm
5
49 mm
6
56 mm
7
63 mm
8
70 mm
9
77 mm
10
84 mm
11
91 mm
12
98 mm
13
105 mm

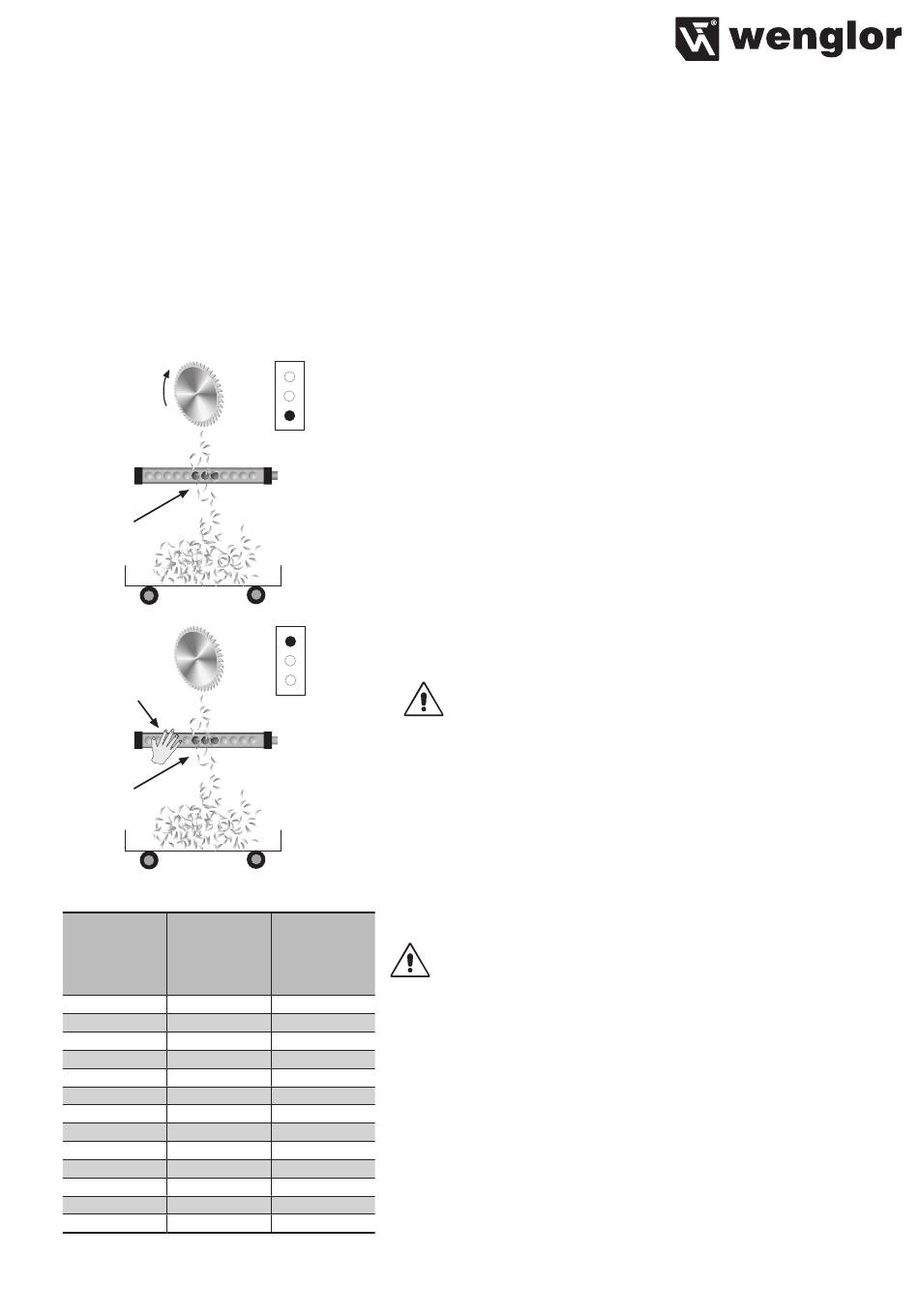

Quand la résolution est réduite, un certain nombre de rayons
contigus peut être interrompu sans que la sortie ne déclenche
d'arrêt (voir tableau page 39). Cela modifie la résolution de la
RUN
barrière de sécurité.
Il est alors possible que des objets plus petits que la résolution
réduite puisse se déplacer à travers la zone protégée.
Si l'objet passant à travers la zone protégée est plus important
que la résolution réglée, la sortie déclenchera un arrêt (par ex.
STOP
par intervention)!
Veuillez noter:
d
Résolution
pour SG4-30
(protection des
mains)
pas de 17 mm
• La distance de sécurité change en raison de la résolu-
47 mm
tion réduite, elle doit donc être recalculée. è chapitre
64 mm
5.4.4.3
81 mm
• Dans le mode «résolution réduite», les fonctions «blocage
98 mm
du redémarrage» et «contrôle des contacteurs-interrupteurs»
peuvent être activées si nécessaire.
En mode «résolution réduite», la résolution corres-
pond à la résolution qui a été réglée électronique-
ment (voir tableau).
